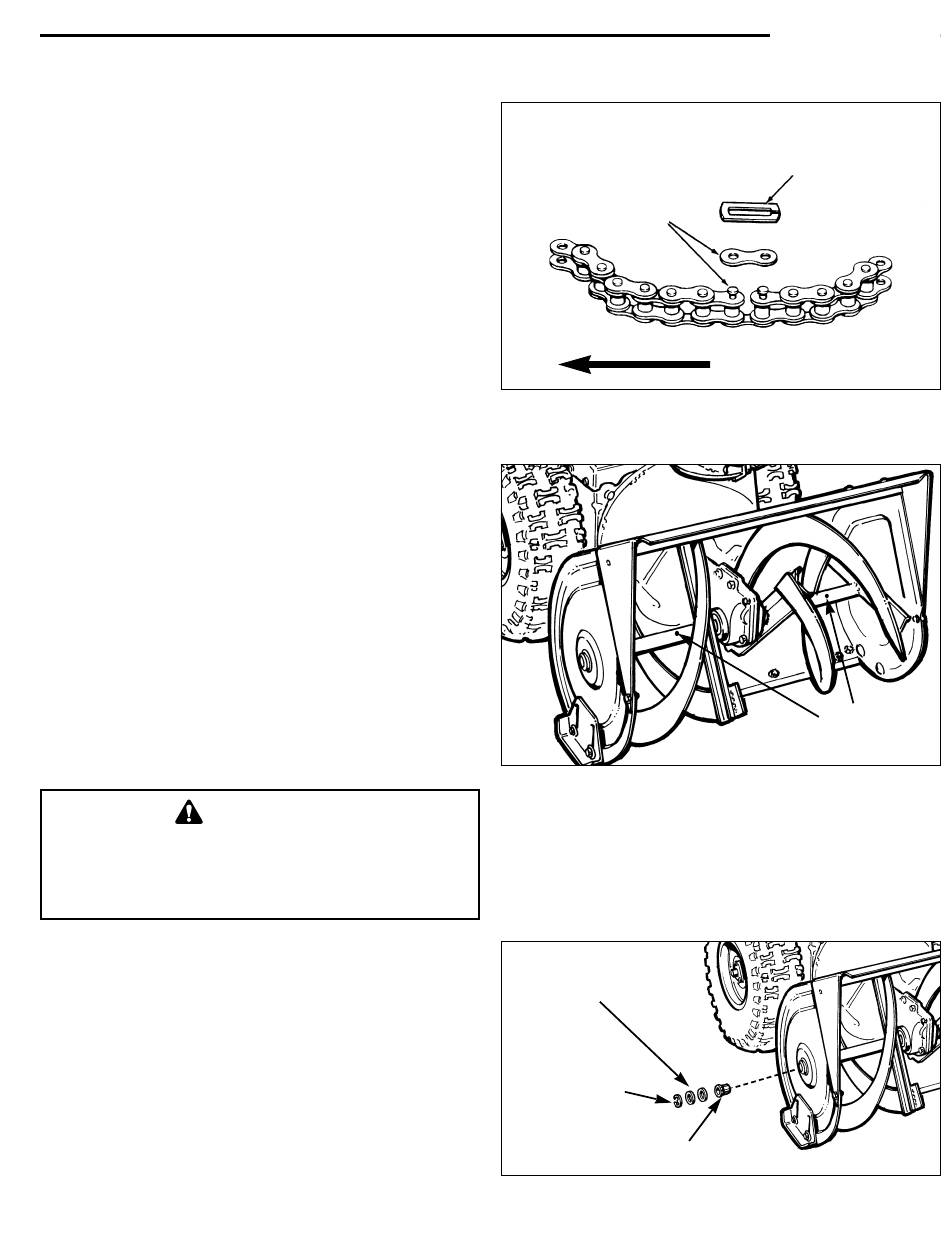

Simplicity 555M Betriebsanleitung Seite 25

AUSTAUSCH DER ROLLENKETTE
1. Kraftstoff aus dem Tank entfernen und Motor so lange
laufen lassen, bis er wegen Kraftstoffmangel ausgeht.
2. Zündkerzenkabel abziehen und außerhalb der
Zündkerze befestigen.
3. Schneefräse nach vorn kippen und Gerät vorsichtig
auf das Ende der Schnecke setzen.
4. Rad drehen, um das Hauptglied der Rollenkette
zu finden.
5. Halteglied, Hauptglied und Kette entfernen.
6. Neue Kette und Halteglied, wie in Abbildung 25,
dargestellt montieren.
7. Schneefräse in die aufrechte Betriebsposition
zurücksetzen.
8. Zündkerzenkabel anschließen und Tank befüllen.
AUSTAUSCH DER ABSCHERSTIFTE
Abscherstifte brechen in den meisten Fällen, wenn die
Schnecke auf ein Hindernis trifft, das das Gerät beschä-
digen könnte. (Dadurch werden der Getriebekasten und
andere Geräteteile vor Beschädigungen geschützt.)
Die Abscherstifte befinden sich, wie in Abbildung 26,
dargestellt auf der Schneckenwelle. Um Abscherstifte zu
ersetzen, gebrochenen Abscherstift ausdrücken, dann
neuen Abscherstift und Keilstift montieren. Beinchen des
neuen Keilstifts völlig auseinanderziehen. Unter keinen
Umständenen Abscherstifte durch andere Abscher-
stifte, außer dem geeigneten Ersatzstift, ersetzen. In
Abschnitt ALLGEMEINE ERSATZTEILE hinten in der
Betriebsanleitung finden Sie die entsprechenden Teile-
nummern. (Bolzen, Schrauben oder härtere Abscher-
stifte können zu Beschädigungen des Geräts führen.)
WARNUNG
Bei laufendem Motor sich nicht dem Auswurfschacht
oder dem Schneckenförderer nähern. Motor darf nicht
gestartet werden, solange Abdeckungen oder Schutz-
bleche entfernt sind.
AUSTAUSCH DES
SCHNECKENWELLENLAGERS
Folgende Arbeitsschritte durchführen, wenn die
Schneckenwellenlager ersetzt werden müssen:
1. Sicherungsscheibe aufbrechen (Abbildung 27).
2. Unterlegscheiben entfernen, dann Lager aus dem
Gehäuse und von der Welle ziehen.
3. Den Innendurchmesser der Lager mit Fett schmieren.
4. Neues Lager montieren. Dabei flache Seite des
Lagers mit der flachen Gehäuseseite ausrichten.
5. Unterlegscheiben einsetzen. Neue Sicherungsscheibe
in die Wellenausbuchtung einsetzen.
Hauptglied
Abbildung 25. Hauptglied der Rollenkette
Abbildung 26. Austausch der Abscherstifte
Unterlegscheibe(n)
Sicherungsring
Abbildung 27. Schneckenlager
21
Instandhaltung
Halteglied
(Muß zur Radseite hin mit dem offenen
Ende nach hinten eingesetzt werden.)
Fahrtrichtung
Abscherstifte
Lager
