Instandhaltung.
EINSTELLUNG DES ANTRIEBSRIEMENS
WARNUNG
Der Schneckenförderer darf sich NUR drehen, wenn
der Hebel des Schneckenförderers gedrückt ist. Bei
richtiger Einstellung des Schneckenantriebsrie-
mens kommt die Schnecke innerhalb von 5 Sekunden
nach Freigabe des Hebels für den Schnecken-
förderer zum Halt.
Überprüfung der Einstellungen des Schnec-
kenantriebsriemens und der Riemenführung
1. Zündschlüssel einstecken und Schneefräse starten.
2. Hebel für den Schneckenförderer zehn (10) Mal
hintereinander einkuppeln und auskuppeln und
überprüfen, daß der Schneckenförderer jedesmal
nach dem Auskuppeln des Hebels innerhalb von
5 Sekunden zum Halt kommt.
3. Wenn der Schneckenförderer innerhalb von 5
Sekunden zum Halt kommt, ist die Einstellung richtig.
Wenn der Schneckenförderer NICHT innerhalb von
5 Sekunden zum völligen Halt kommt, muß der
Schneckenantriebsriemen und die Riemenführung
entsprechend der nachfolgend beschriebenen
Prozedur erneut eingestellt werden.
Einstellung des Schneckenantriebsriemens
1. Vergewissern, daß die Schneefräse ausgeschaltet,
der Zündschlüssel abgezogen und die Zündkerze
entfernt ist.
2. Mit einem 3/8" Schraubenschüssel Schrauben der
Riemenabdeckung lösen und Riemenabdeckung
entfernen (Abbildung 21).
3. Hebel für den Schneckenantrieb völlig durchdrücken
und vorübergehend in dieser Position sichern (z. B.
mit einer Pappröhre von 4 cm Durchmesser oder auf
andere Weise).
4. Kontermutter der Einstellung (Abbildung 22) auf dem
Lenkzwischenhebel/Spannrollen-Aufbau mit einem
1/2"-Schraubenschlüssel lösen.
5. Wie in Abbildung 22a dargestellt, Spannrolle des
Schneckenantriebs mit etwa 10 bis 15 kg Druck ein
und runter DRÜCKEN, bis der Riemen für den
Schneckenantrieb kein Spiel mehr hat, und dann
die Spannrolle in dieser Position HALTEN.
6. Wie in Abbildung 22b dargestellt, Spannrolle des
Schneckenantriebs weiterhin gedrückt halten. Spann-
rolle des Schneckenantriebs in der richtigen Einstell-
ungsposition SICHERN, indem die Kontermutter für
die Einstellung FESTGEZOGEN wird (Abbildung
22a). Für diesen Arbeitsschritt sind zwei 9/16"-
Schraubenschlüssel notwendig.
7. Nach der Einstellung des Schneckenantriebriemens
MUSS die Schneckenantriebsriemenführung ent-
(Forts.)
Hebel für den
Schneckenantrieb
Riemenabdeckung

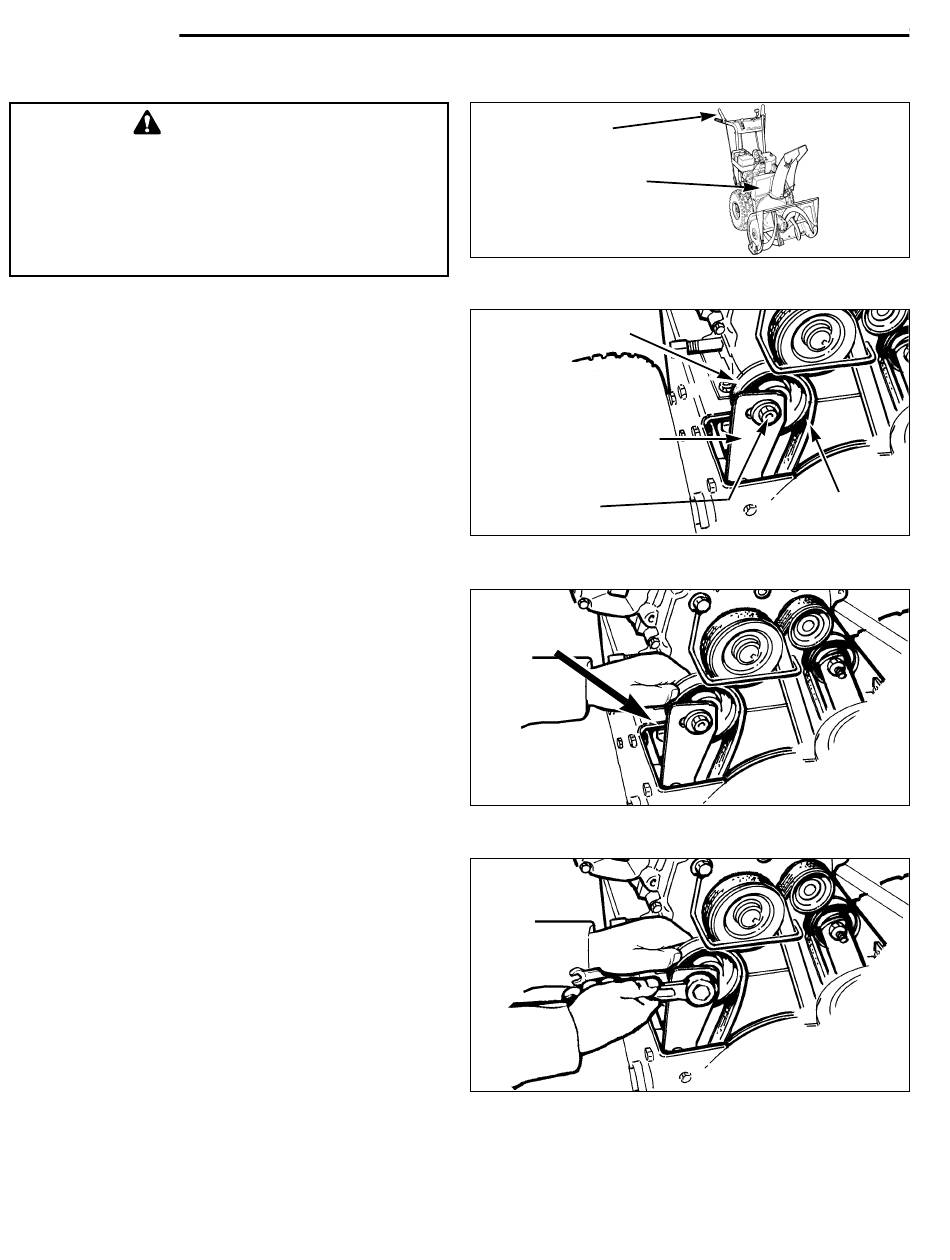

Abbildung 21. Positionen des Hebels für den
Schneckenantrieb und die
Schneckenantriebs-
riemenscheibe
Lenkzwischenhebel
des Schneckenantriebs
Kontermutter
der Einstellung
Abbildung 22. Schneckenantriebsriemen, Führung
und Riemenscheibe
Abbildung 22a. Einstellung der Schneckenantriebs-
riemenscheibe
Abbildung 22b. Einstellung der Schneckenantriebs-
riemenführung
sprechend der nachfolgend beschriebenen Prozedur
"Einstellung der Schneckenantriebsriemenführung"
eingestellt werden.
18
Schnecken-
antriebsriemen
