Simplicity 555M Betriebsanleitung Seite 11

BEDIENELEMENTE ZUR
BODENGESCHWINDIGKEIT
A. Gangauswahlschalter - Mit diesem Hebel (A,
Abbildungen 4 und 5) wird die Bodengeschwindigkeit
der Schneefräse eingestellt.
Die Schneefräse hat fünf Vorwärtsgänge, 1 bis 5, und
zwei Rückwärtsgänge, 1 und 2. Keine Leerlaufstellung
oder Schaltkulisse ist nötig, da die Antriebskon-
struktion automatisch einen "Leerlauf" (keine
Vorwärts- oder Rückwärtsbewegung) bereitstellt,
wenn die Antriebskupplung freigegeben wird.
B. Antriebskupplung - Dieses Bedienelement kuppelt
den Antrieb ein, wenn der Hebel (B, Abbildungen 4
und 5) gedrückt wird. Der Antrieb wird ausgekuppelt,
wenn der Hebel freigegeben wird. Der Antrieb
überträgt die Kraft auf die Räder. HINWEIS: Die
Bodengeschwindigkeit darf nur bei ausgekuppeltem
Antrieb geändert werden., d. h. die Antriebskupplung
befindet sich in völlig freigegebenem Zustand.
BEDIENELEMENTE DES
SCHNECKENFÖRDERERS
C. Hebel für den Schneckenförderer - Der Kupplungs-
hebel für den Schneckenförderer (C, Abbildungen 4
und 5) kuppelt den Antrieb des Schneckenförderers
(der den Schnee auswirft) ein, wenn der Hebel
gedrückt wird. Der Antrieb wird ausgekuppelt,
wenn der Hebel freigegeben wird.
BEDIENELEMENTE DES
ABLENKBLECHS
D. Steuerung der Auswurfrichtung - Mit der Steuerung
der Auswurfrichtung (D, Abbildungen 4 und 5) wird
der Auswurfschacht gedreht, um den Schnee in die
gewünschte Richtung zu schleudern. Schnee kann in
einem beliebigen Winkel von ganz links über gerade
vorwärts bis ganz rechts ausgeworfen werden.
E. Ablenkblech des Auswurfschachts - Bestimmt den
Abstand, mit dem Schnee geschleudert wird. Bei
nach OBEN gekipptem Ablenkblech (E, Abbildung 5)
wird der Strahl höher und der Schnee mit einem
größeren Abstand ausgeworfen. Wird dagegen das
Ablenkblech nach UNTEN gekippt, erzeugt es einen
niedrigeren Strahl mit geringerem Abstand.
F. Knopf des Auswurfschacht-Ablenkblechs - Mit
diesem Knopf (F, Abbildung 5) wird das Ablenkblech
des Auswurfschachts (E, Abbildung 5) in der
gewünschten Kipposition arretiert.
BEDIENELEMENTE DER SCHÜRFLEISTE
G. Höhenkontrolle der Schürfleiste - Die Gleitschuhe
(G, Abbildung 5) bestimmen die Höhe der Schürfleiste
(die sich am Boden des Schneckenförderergehäuses
befindet). Durch die Schürfleiste können glatte Ober-
VORDERSEITE
B
Position des Bedieners

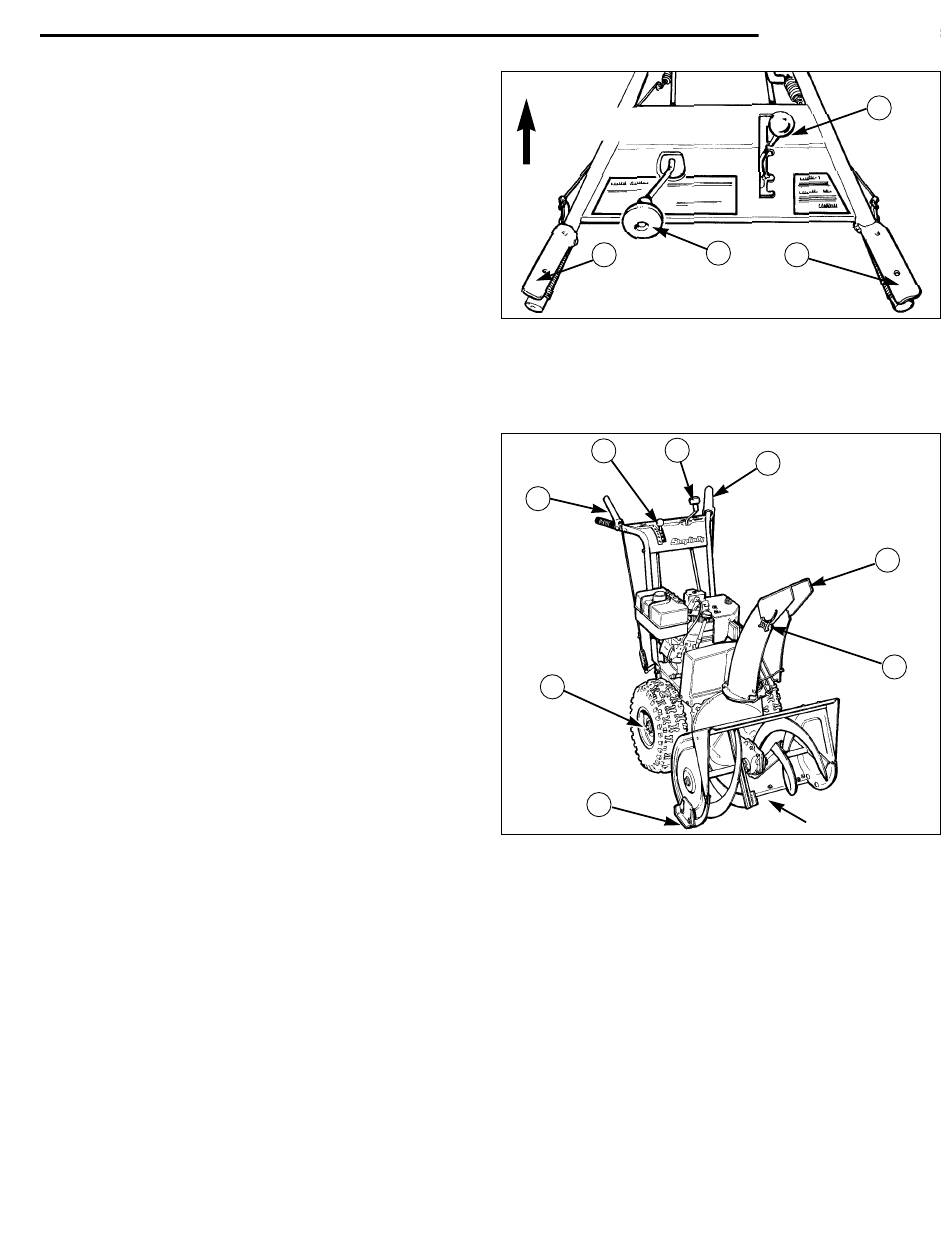

Abbildung 4. Steuerposition des Bedieners
A. Gangauswahlschalter
B. Antriebskupplung
A
C
H
G
Abbildung 5. Bedienelemente der Schneefräse
A. Gangauswahlschalter
B. Antriebskupplung
C. Hebel für den
Schneckenförderer
D. Steuerung der
Auswurfrichtung
flächen, z. B. Beton- oder Asphaltwege, völlig von
Schnee befreit werden. Auf rauhen Oberflächen, z. B.
Kies, sollte die Schürfleiste höher eingestellt werden,
damit keine Kies- oder Geröllteile aufgenommen werden.
BEDIENUNG DER ANTRIEBSSPERRE
H. Antriebs-Sperrstifte - Mit den Antriebs-Sperrstiften
(H, Abbildung 5) kann der Antrieb mit dem Rad verb-
unden oder von jedem Rad getrennt werden, damit das
Gerät freilaufen kann. Dies erleichtert die manuelle
Bedienung oder den Transport der Schneefräse.
7
Bedienelemente
D
C
C. Hebel für den
Schneckenförderer
D. Steuerung der
Auswurfrichtung
D
B
Schürfleiste
E. Ablenkblech des
Auswurfschachts
F. Knopf des Auswurf-
schacht-Ablenkblechs
G. Gleitschuhe
H. Antriebs-Sperrstift
