5.1.2

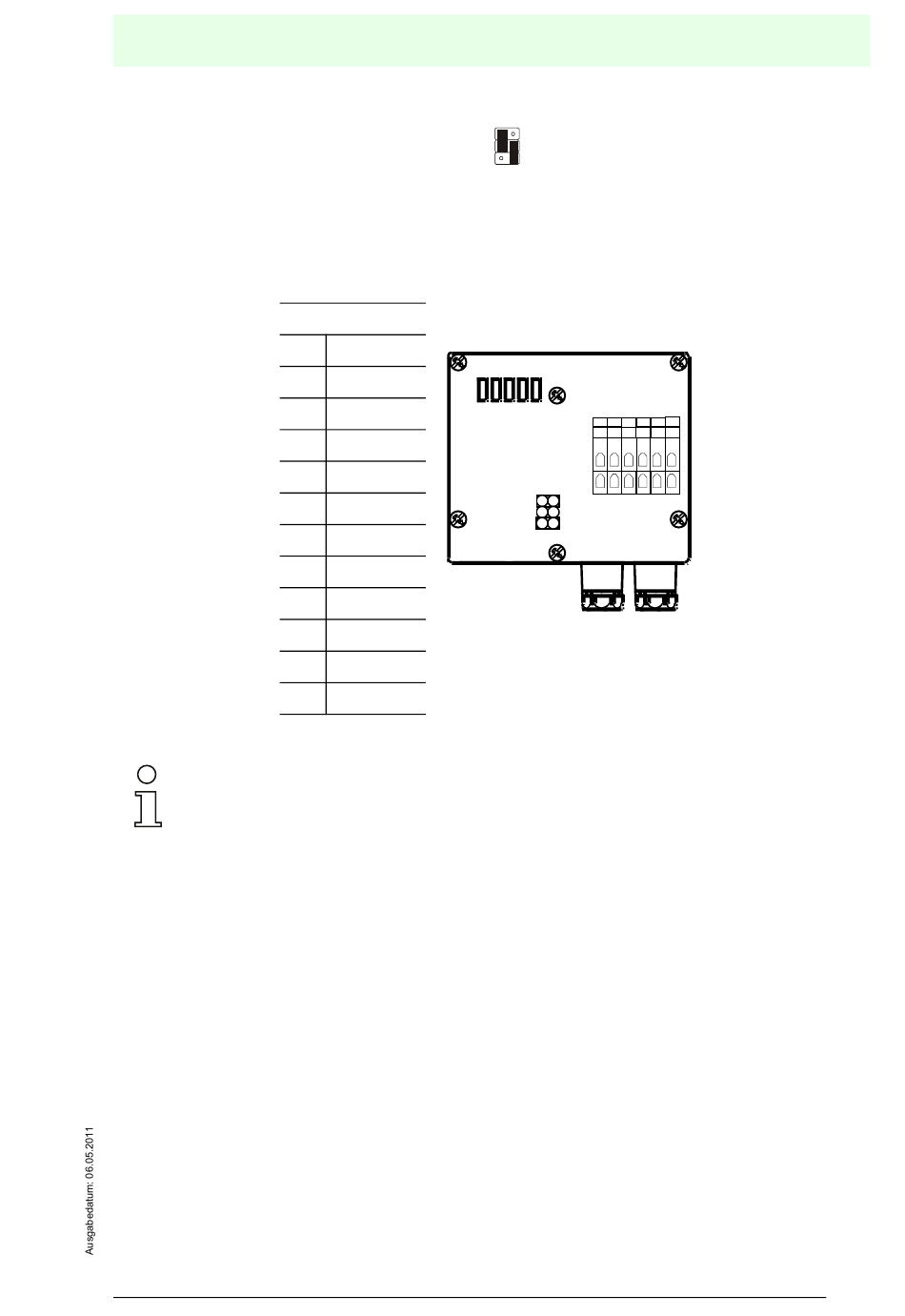

Anschlussbelegung der Klemmen
5.1.2.1
Eingangs-/Ausgangsmodule
Anschlüsse:
1
2
3
4
5
6
7
8
9
10
11
12
FG: Funktionserde zur Verbesserung der EMV.
Hinweis!
Zur Vermeidung eines Peripheriefehlers bei ungenutztem Kanal 2 des Stromeingangs-
moduls ist
zwischen Anschluss 1 - 2 ein 5,6 kOhm Widerstand,
zwischen Anschluss 3 - 4 eine Brücke anzuschliessen
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11
Analogmodule in Schutzart IP65 mit PG-Verschraubung
24 V ext.
Sig.+ Ch2
0 V ext.
LEDs
Sig.- Ch2
Shield
Jumper
Shield
24 V ext.
Sig.+ Ch1
0 V ext.
Sig.- Ch1
FG
FG
24V ext.
Federzugklemmblock
1 2 3 4
5
6
7 8 9 10
11
12
© Pepperl+Fuchs, Printed in Germany
Internet http://www.pepperl-fuchs.com
