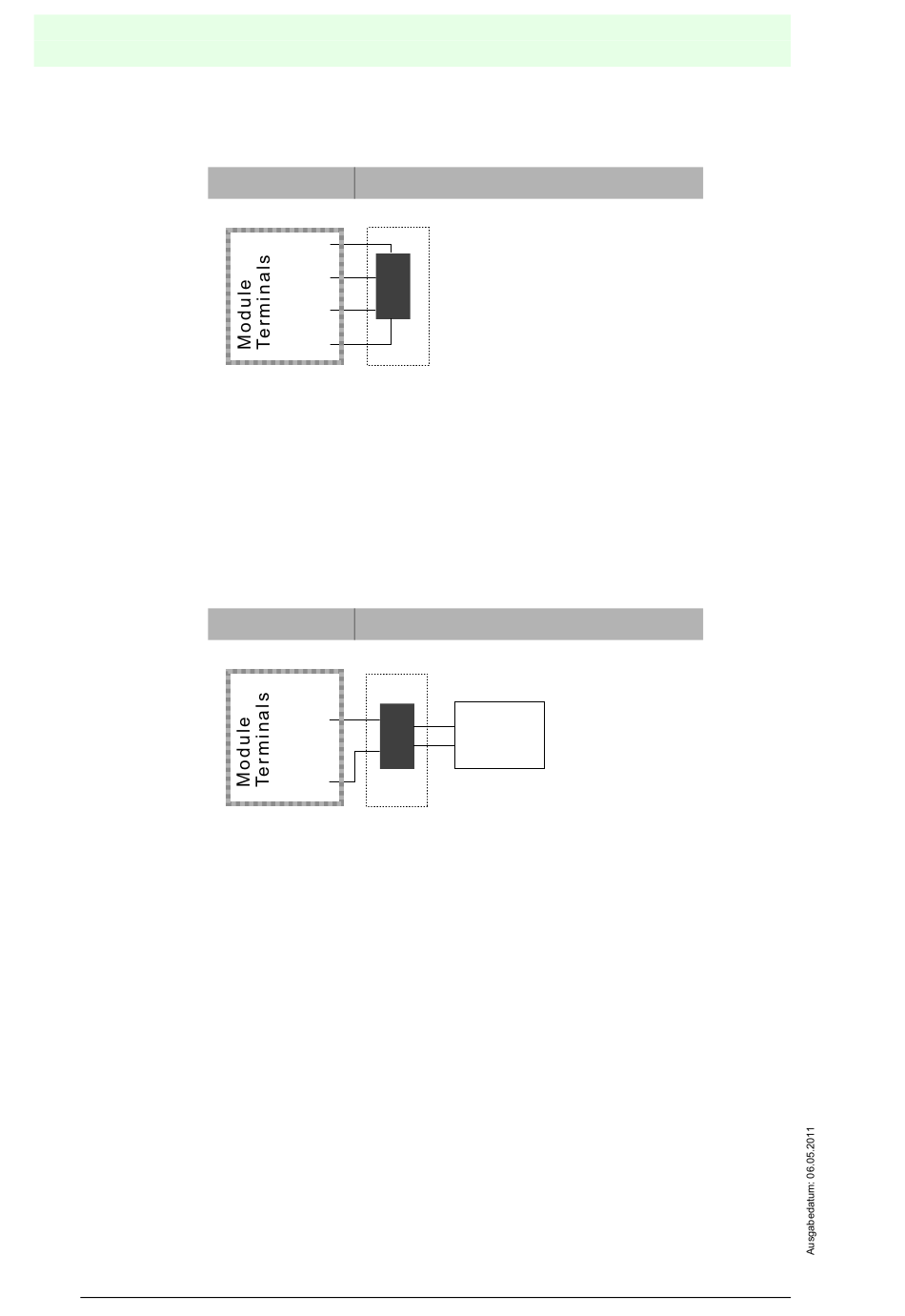

Anschluss eines Aktuators mit separater 24 V Versorgung an das Analog-
ausgangsmodul:
Die separaten 24 V werden bei Kanal 1 an die Klemmen 3 (24 V) und 4 (0 V ext.)
angeschlossen, das analoge Signal an die Klemmen 1 (I1 Sig. +) und 2
(I1 Sig. -). Der Kanal 2 wird entsprechend über die Klemmen 7 (24 V) und 8 (0 V
ext.) sowie 5 (I2 Sig. +) und 6 (I2 Sig. -) angeschlossen.
6.1.4.3
Anschlussbelegung des 2A-Moduls (0 ... 10 V)
Anschluss eines Aktuators mit eigener Versorgung an das Analgoaus-
gangsmodul:
Ein Aktuator mit eigener Versorgung (z. B. ein Voltmeter) wird beim Kanal 1 an
die Klemmen 9 (U1 Sig. +) und 4 (0 V ext.) angeschlossen, beim Kanal 2 an die
Klemmen 11 (U2 Sig. +) und 8 (0 V ext.).
38
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11
Analogmodul
Aktuator mit separater 24 V Versorgung
Module
Actuator
24V
U+
IU+
Sig.+
IU-
U-
Sig.-
0V ext.
Analogmodul
Aktuator mit eigener Versorgung
Module
Actuator
24V
Sig.+
Sig.-
0V ext.
AS-Interface-Analogmodule
Analogmodule in Schutzart IP20 mit 2 Kanälen
power supply
+
out of PELV
-
no ground
connection
