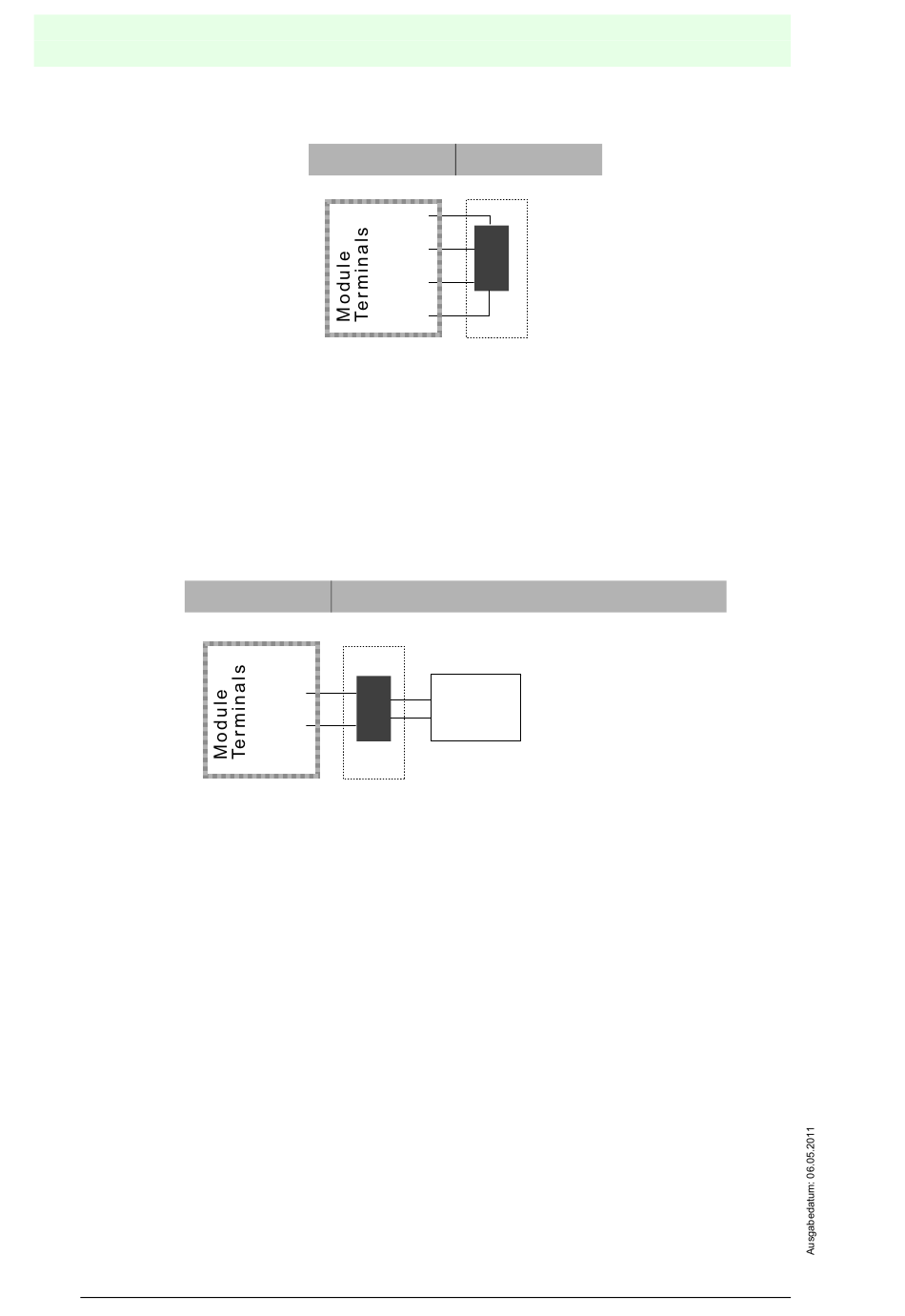

Anschluss eines 4-Draht-Sensors an das Analogeingangsmodul:
Ein 4-Draht-Sensor wird, wie abgebildet, bei Kanal 1 an die Klemmen 3 (24 V), 1
(I1 Sig. +) für Stromeingang bzw. 9 (U1 Sig. +) für Spannungseingang, 4 (0 V
ext.) und 2 (I1 Sig. -) für Stromeingang bzw 10 (U1 Sig. -) angeschlossen. Der
Kanal 2 wird entsprechend über die Klemmen 7 (24 V) und 5 (I2 Sig. +) für
Stromeingang bzw. 11 (U2 Sig. +) sowie 8 (0 V ext.) und 6 (I2 Sig. -) für Stromein-
gang bzw. 12 (U2 Sig. -) für Spannungsausgang angeschlossen.
Anschluss eines Analogsensors mit eigener Versorgung an das Analogein-
gangsmodul:
Analogmodul
Ein Sensor mit eigener Versorgung wird beim Kanal 1 bei Stromeingang an die
Klemmen 1 (I1 Sig. +) und 2 (I1 Sig. -) bzw. bei Spannungseingang an die Klem-
men 9 (U1 Sig. +) und 10 (U1 Sig. -) angeschlossen. Der Kanal 2 wird entspre-
chend bei Stromeingang an die Klemmen 5 (I2 Sig. +) und 6 (I2 Sig. -) bzw. bei
Spannungseingang an die Klemmen 11 (U2 Sig. +) und 12 (U2 Sig. -) ange-
schlossen.
36
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11
Analogmodul
Module
0V ext.
Sensor mit eigener Versorgung
Module
Sensor
24V
+
Sig.+
-
Sig.-
0V ext.
AS-Interface-Analogmodule
Analogmodule in Schutzart IP20 mit 2 Kanälen
4-Draht-Sensor
Sensor
24V
U+
IU+
Sig.+
IU-
U-
Sig.-
power supply
out of PELV
no ground
connection
