Achtung!
Wird eine externes Spannungsversorgung verwendet, muss die Spannung nach PELV
gemäß EN 50 178 sein (Protective Extra Low Voltage).
Hinweis!
Die Modulunterteile gehören nicht zum Lieferumfang und müssen gesondert bestellt
werden.
5.1.1.3

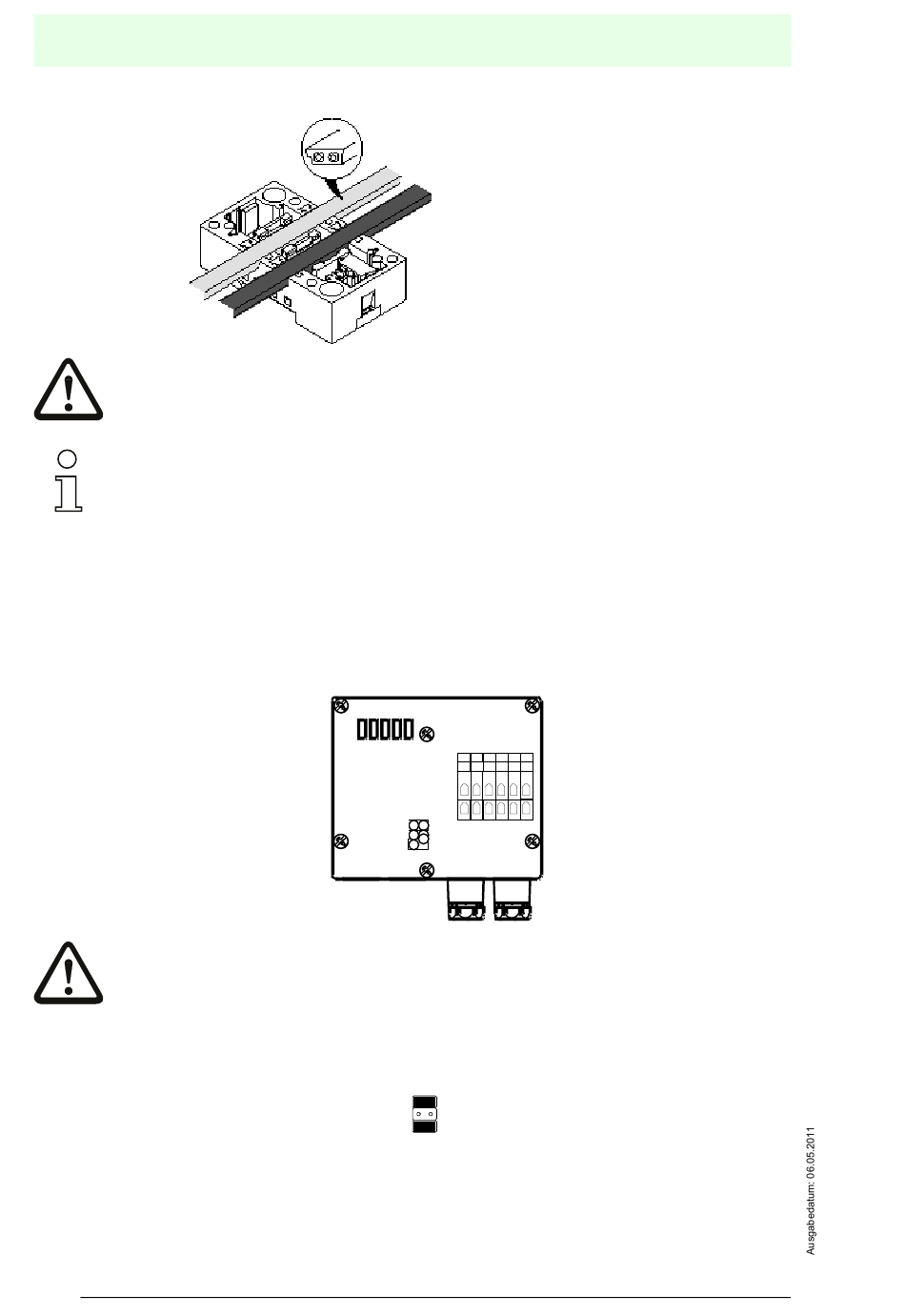

Jumperstellung (Ein-/Ausgangsmodule)

Über die Jumper kann am Modul eingestellt werden, ob die Sensoren/Aktuatoren
der Module mit 2 Eingängen bzw. 2 Ausgängen aus AS-i oder über eine externe
Hilfsspannung versorgt werden sollen. Zum Anschluss der Sensoren/Aktuatoren
und zum Stecken der Jumper in die richtige Stellung muss der Deckel des Ana-
logmoduls geöffnet werden.
Achtung!
Die Jumper dürfen nur in spannungslosem Zustand gesteckt bzw. gezogen werden.
Wenn die angeschlossenen Sensoren und Aktuatoren aus AS-i versorgt werden,
ist folgende Jumperstellung zu wählen:
Wenn die angeschlossenen Sensoren und Aktuatoren über die externe Hilfs-
spannung versorgt werden, ist folgende Jumperstellung zu wählen:
14
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11
AS-Interface-Analogmodule
Analogmodule in Schutzart IP65 mit PG-Verschraubung
Federzugklemmblock
LEDs
1 2 3 4 5 6
7 8 9 10 11 12
Jumper
24V AS-i
