6.1.4.2
Anschlussbelegung des 2A-Moduls (0 ... 20 mA)

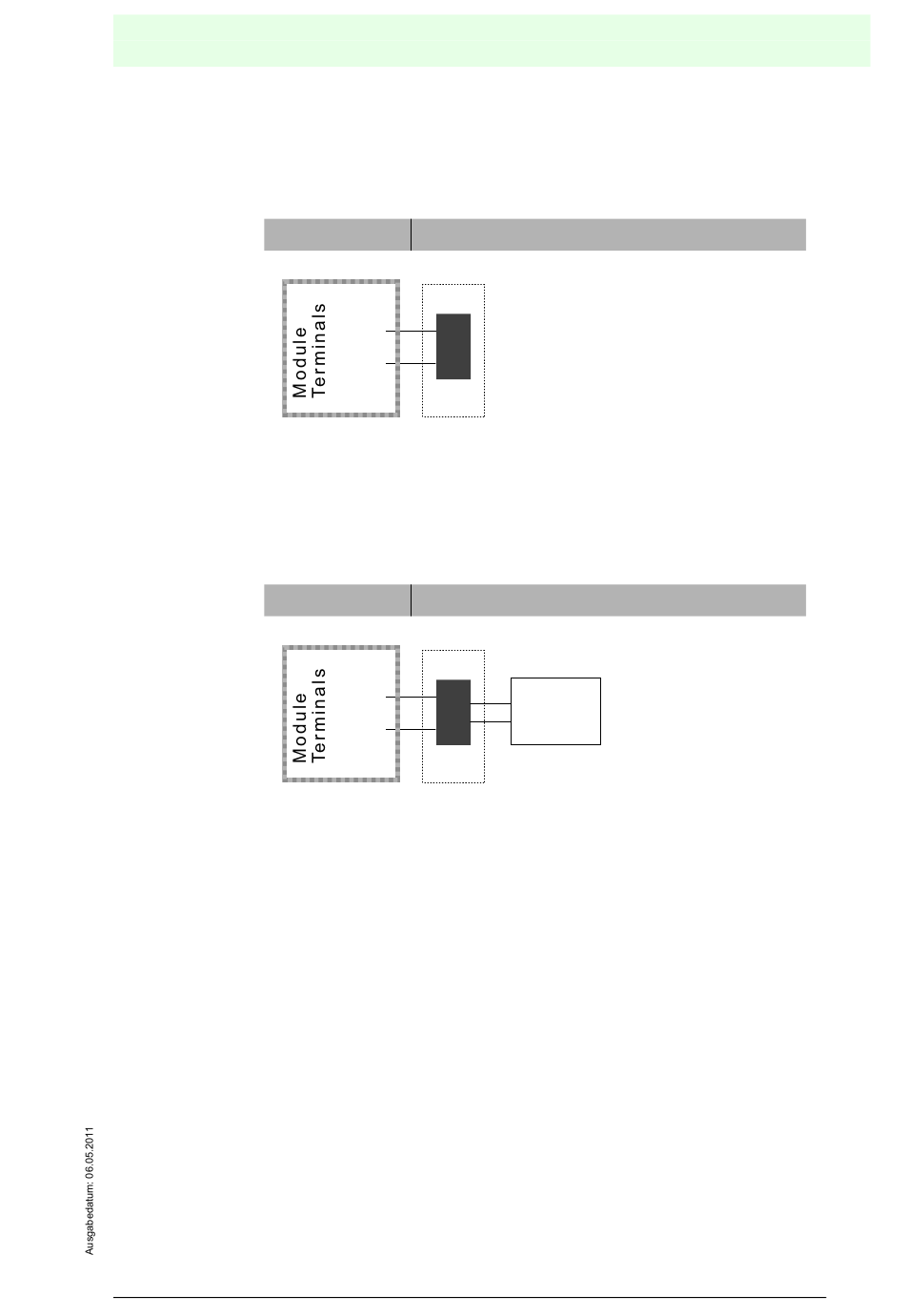

Anschluss eines Aktuators ohne separate Spannungsversorgung an das
Analogausgangsmodul:
Analogmodul
Ein 2-Draht-Aktuator wird beim Kanal 1 an die Klemmen 1 (I1 Sig. +) und 2
(I1 Sig. -) angeschlossen. Der Kanal 2 wird entsprechend über 5 (I2 Sig. +) sowie
6 (I2 Sig. -) angeschlossen.
Anschluss eines Aktuators mit eigener Versorgung an das Analogaus-
gangsmodul:
Analogmodul
Ein Aktuator mit eigener Versorgung (z. B. ein Ampermeter) wird beim Kanal 1 an
die Klemmen 1 (I1 Sig. +) und 2 (I1 Sig. -) angeschlossen. Der Kanal 2 wird ent-
sprechend über 5 (I2 Sig. +) sowie 6 (I2 Sig. -) angeschlossen.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11
Aktuator ohne separate 24 V Versorgung
Module
Actuator
24V
+
Sig.+
-
Sig.-
0V ext.
Aktuator mit eigener Versorgung
Module
Actuator
24V
+
Sig.+
-
Sig.-
0V ext.
Analogmodule in Schutzart IP20 mit 2 Kanälen
power supply
out of PELV
no ground
connection
