6.1.4.1
Anschlussbelegung der 2E-Module

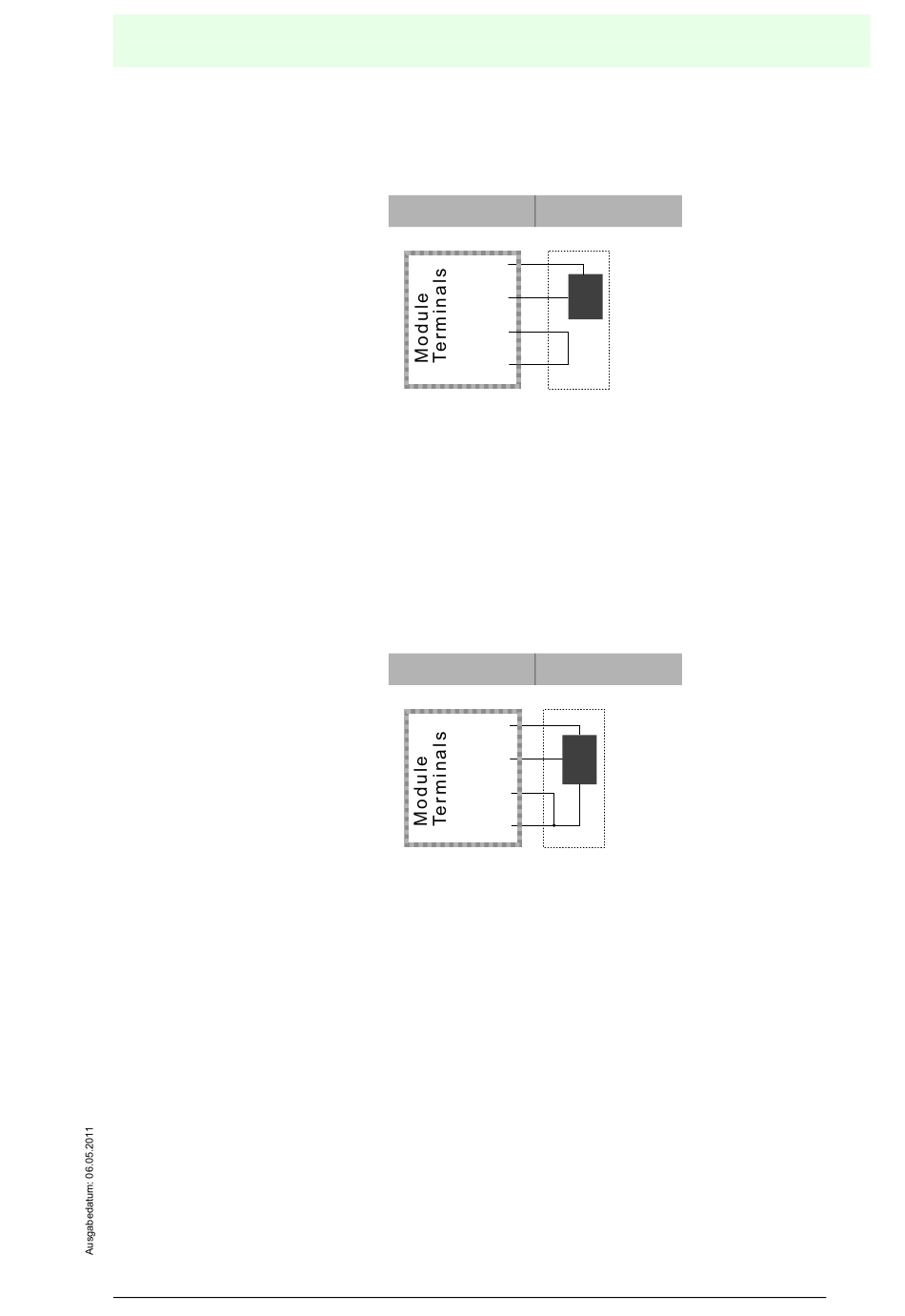

Anschluss eines 2-Draht-Sensors an das Analogeingangsmodul:
Ein 2-Draht-Sensor wird beim Kanal 1 an die Klemmen 3 (24 V) und an 1
(I1 Sig. +) für Stromeingang bzw. an 9 (U1 Sig. +) für Spannungseingang ange-
schlossen. Die Klemmen 3 (0 V ext.) und 2 (I1 Sig. -) für Stromeingang bzw. 10
(U1 Sig. -) für Spannungseingang müssen über eine Brücke miteinander verbun-
den sein. Der Kanal 2 wird entsprechend über die Klemmen 7 (24 V) und 5
(I2 Sig. +) bzw. 11 (U2 Sig. +) sowie 8 (0 V ext.) und 6 (I2 Sig. -) bzw. 11
(U2 Sig. -) angeschlossen. Die Brücke muss Klemme 8 (0 V ext.) mit 6 (I2 Sig. -)
für Stromeingang bzw. 12 (U2 Sig. -) für Spannungseingang verbinden.
Anschluss eines 3-Draht-Sensors an das Analogeingangsmodul:
Ein 3-Draht-Sensor wird beim Kanal 1 an die Klemmen 3 (24 V), 1 (I1 Sig. +) für
Stromeingang bzw. 9 (U1 Sig. +) für Spannungseingang und 4 (0 V ext.) ange-
schlossen. Die Klemmen 4 (0 V ext.) und 2 (I1 Sig. -) für Stromeingang bzw. 10
(U1 Sig. -) für Spannungseingang müssen über eine Brücke miteinander verbun-
den sein. Der Kanal 2 wird entsprechend über die Klemmen 7 (24 V) und 5
(I2 Sig. +) für Stromeingang bzw. 11 (U2 Sig. +) für Spannungseingang sowie 8
(0 V ext.) und 6 (I2 Sig. -) für Stromeingang bzw. 12 (U2 Sig. -) für Spannungsein-
gang angeschlossen.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11
Analogmodule in Schutzart IP20 mit 2 Kanälen
Analogmodul
2-Draht-Sensor
Module
Sensor
24V
Sig.+
Sig.-
0V ext.
Analogmodul
3-Draht-Sensor
Module
Sensor
24V
Sig.+
Sig.-
0V ext.
+
-
U+
IU
U-
