- Seite 1 FABRIKAUTOMATION HANDBUCH VBA-4E-G4-PT100 VBA-2E-G4-I VBA-2E-G4-U VBA-2A-G4-I VBA-2A-G4-U VBA-2A-KE2-I/U VBA-2E-KE2-I/U VBA-2E-KE2-I/U-V3.0 AS-Interface Analogmodule...
- Seite 2 AS-Interface Analogmodule Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e.V. in ihrer neusten Fassung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt".
- Seite 3 Messbereich der Analogeingangsmodule ..............23 5.2.2.4 Übertragungszeit der Analogeingangsgwerte .............. 25 Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 4 AS-i-Profil S-7.A.9 (AS-i 3.0) 12 Bit-Übertragung ............50 Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 5 Kanal Sense Anschluss - Sig. Signalein-/ausgang Relais Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 6 Programmierung von Funktionsbausteinen zur Bedienung des Analog- profils. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...

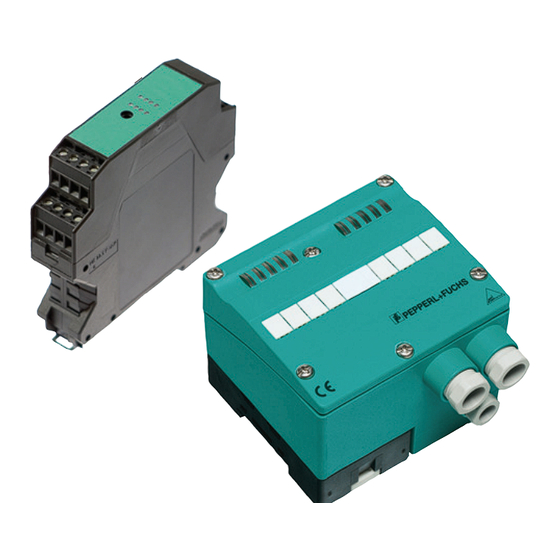

- Seite 7 AS-Interface-Unterteil zum Anschluss von 1 AS-Interface-Rundkabel, 1 Rundkabel für externe Energieversorgung Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 8 Die nationalen und örtlichen Richtlinien bei der Entsorgung einhalten! Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 9 24 V Versorgung Tab. 4-2. bei maximalen Sensor-/Aktuatorstrom! Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 10 Messwertgebern erfolgt über Käfigzugfederklemmen. Die Stromver- sorgung der Sensoren erfolgt aus AS-Interface. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 11 (14 Bit/12 Bit) und Kanalanzahl eingestellt wer- den. Tab. 4-3. bei maximalen Sensor-/Aktuatorstrom! Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 12 Spannungs- oder ein Stromsignal verarbeitendes Gerät erkannt werden. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 13 Die Auflösung der Analogwerte beträgt 16 Bit. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 14 Schnittstelle EEMS an AS-i angeschlossen. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 15 Hilfsspannungen über einen Anschlussblock, der in das Modulunterteil ge- steckt wird, angeschlossen. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 16 Jumperstellung zu wählen: Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 17 Anschluss 3 - 4 eine Brücke anzuschliessen Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 18 Spannung an den AS-i-Klemmen FAULT (rot) Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 19 Schirm mit den Klemmen 5 bzw. 6 zu verbinden. Über die Klemmen 11 bzw. 12 wird die Funktionserde angeschlossen. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 20 4-Draht-Sensor Module Sensor Sig.+ Sig.- 0V ext. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 21 Der Kanal 2 wird entsprechend über 2 (Sig. +) sowie 4 (Sig. -) angeschlossen. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 22 PELV no ground Sig.- connection 0V ext. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 23 Anschluss von einem 3-Draht-Pt100-Element an die Pt100-Module: AS-i-Modul Pt100-Element Pt100 CH Sense- Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 24 Unter „Daten und Parameter“ können die AS-i-Parameterbits gesetzt oder gelöscht werden. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 25 > 23 mA 32767 7FFF blinkt Überlauf Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 26 Spannung: 50 V Eingangswiderstand: 100 kOhm Drahtbrucherkennung: nein Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 27 AS-i-Parameterbit 3: nicht benutzt Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 28 Kurzschlussfest: ja Kurzschlussstrom: 4 mA Drahtbrucherkennung: nein Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 29 AS-i-Parameterbits 1 und 2: Projektierung der Peripheriefehlermeldung der Ka- näle 1 bis 4 Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 30 7FFF blinkt Kurzschluss Messstrom: < 1,20 mA Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 31 Genauere Betrachtungen zur Übertragungszeit siehe Kap. <Zykluszeiten bei der Analogwertübertragung>. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 32 Dazu muss das Gehäuse des Moduls wie folgt geöffnet und der Schalter einge- stellt werden: Entriegeln des Moduloberteils Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 33 Die externe Hilfsspannung kann über Klemmen angeschlossen werden. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 34 Ein Kanaleingang kann jeweils nur entweder ein Spannungs- oder ein Stromsig- nal verarbeiten. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 35 Spannung an den AS-i-Klemmen FAULT (rot) an: AS-i-Kommunikationsfehler blinkend: Peripheriefehler Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 36 Modul zerstört wird! Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 37 (0 V ext.) und 6 (I2 Sig. -) für Stromeingang bzw. 12 (U2 Sig. -) für Spannungsein- gang angeschlossen. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 38 Spannungseingang an die Klemmen 11 (U2 Sig. +) und 12 (U2 Sig. -) ange- schlossen. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 39 über 5 (I2 Sig. +) sowie 6 (I2 Sig. -) angeschlossen. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 40 Klemmen 11 (U2 Sig. +) und 8 (0 V ext.). Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 41 Analogeingangsmodul mit 2 Kanälen (VBA-2E-KE2-I/U-V3.0): I/O-Code: 7 ID-Code: A ID2-Code: 9 Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 42 Dazu muss das Gehäuse des Moduls wie folgt geöffnet und der Schalter einge- stellt werden: Entriegeln des Moduloberteils Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 43 Modul über ein Blinken der „FAULT“-LED angezeigt wird und der Peripheriefehler an den AS-i-Master übertragen wird. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 44 Bei der Umschaltung des Kanals 2 vom Ein- zum Abschaltzustand wird sein letz- ter Wert angezeigt. Eingangswiderstand: 50 Ohm Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 45 Die Analogausgangsmodule haben folgende Konfiguration: Analogausgansmodule mit 2 Kanälen: I/O-Code: 7 Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 46 AS-i-Master übertragen wird. Peripherie-Fehler wird angezeigt nicht angezeigt Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 47 Kurzschlussfest: ja Kurzschlussstrom: 18 mA Drahtbrucherkennung: nein Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 48 Genauere Betrachtungen zur Übertragungszeit siehe Kap. <Zykluszeiten bei der Analogwertübertragung>. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 49 Analogmodule unter dem AS-i-Profil 7.3 (AS-i-Spezifikation 2.1): 16 Bit-Übertragung Vorgabe: Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 50 Gesamtübertragungszeit: 33 ms + 4 * Zykluszeit * 2 (Kanäle) Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 51 Zykluszeit: Abhängig von der Anzahl der Slaves, maximal 80 ms Wandlungszeit: 33 ms Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
- Seite 52 Ist Slaveadresse mit einem A- und einem B-Slave belegt, verdoppelt sich die Zykluszeit. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. © Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 Internet http://www.pepperl-fuchs.com...
