6.1.2

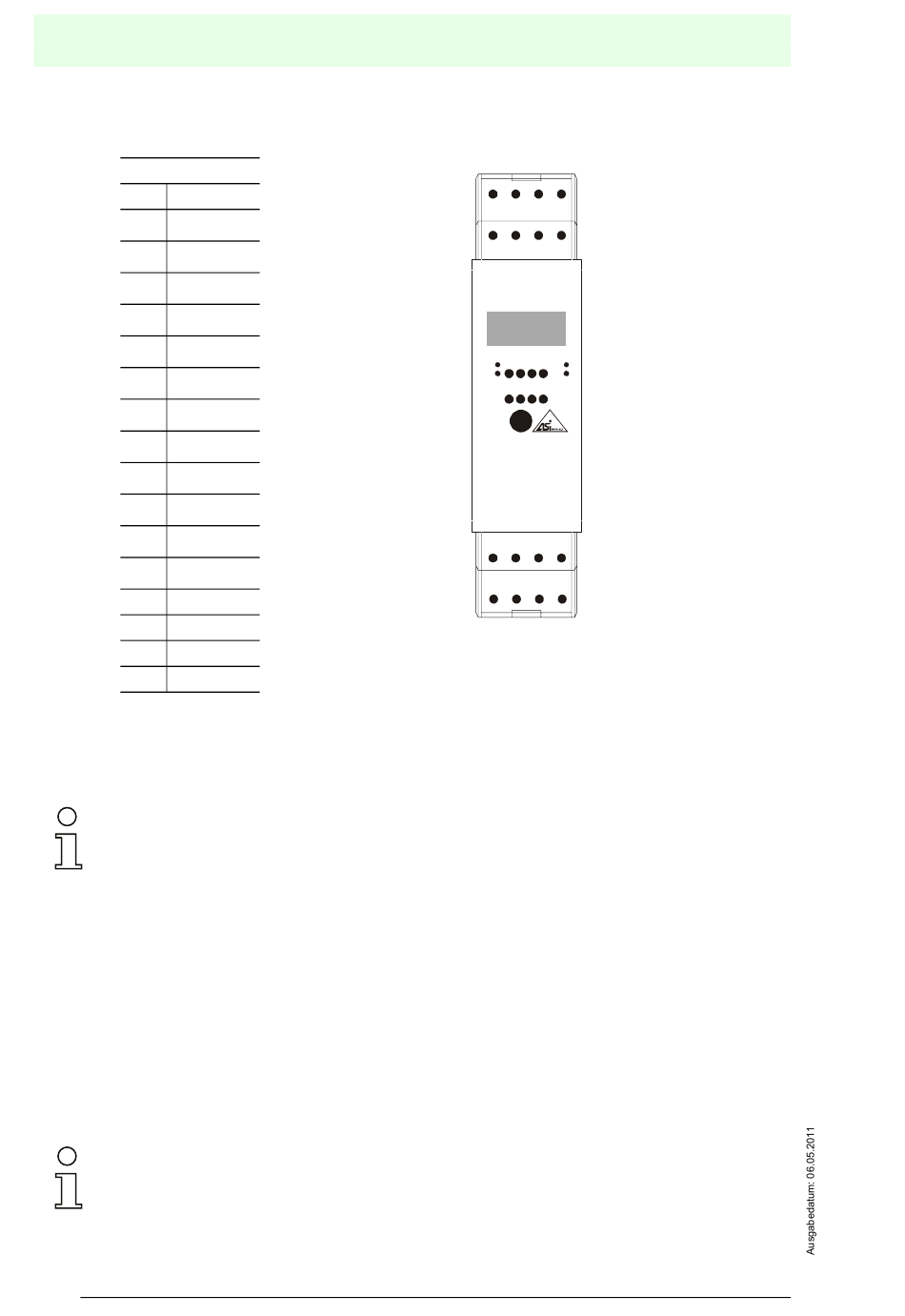

Anschlussbelegung der Klemmen
Anschlüsse
Eingang
1
I1 Sig.+
2
I1 Sig.-
3
24 V ext.
4
0 V ext.
5
I2 Sig.+
6
I2 Sig.-
7
24 V ext.
8
0 V ext.
9
U1 Sig.+
10
U1 Sig.-
11
U2 Sig.+
12
U2 Sig.-
13
AS-i+
14
AS-i-
15
AUX+
16
AUX-
6.1.2.1
Eingangsmodul
Über die entsprechenden Klemmen (Klemmen 1, 2/5, 6 bzw. 9, 10/11, 12) werden
die Eingangsströme und Eingangsspannungen angeschlossen.
Hinweis!
Nicht angeschlossene Eingangskanäle müssen zwischen Sig. + und Sig. -
gebrückt werden.
Automatische Signalerkennung:
Das Eingangsmodul erkennt automatisch beim Einschalten, ob ein Strom- oder
Spannungssignal anliegt.
Auf einem Modul können sogar Strom- und Spannungssignale kombiniert ange-
schlossen werden. Je nach anliegendem Strom bzw. Spannung arbeitet das Mo-
dul im entsprechenden Modus:
I
Eingang
U
Eingang
Sonst: Das Modul arbeitet mit der zuletzt erkannten Konfiguration.
Hinweis!
Ein Kanaleingang kann jeweils nur entweder ein Spannungs- oder ein Stromsig-
nal verarbeiten.
32
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11
: > 1 mA: Modus Strommodul
: > 1 V: Modus Spannungsmodul
AS-Interface-Analogmodule
Analogmodule in Schutzart IP20 mit 2 Kanälen
1
2
3
4
5
6
7
8
I1
I1
24V
0V
Sig+
Sig-
ext.
ext.
I2
I2
24V
0V
Sig+
Sig-
ext.
ext.
Output
–
1 2
1 2
U
OK
I
Fault
Int
Pwr
Aux
Addr
U1
U1
U2
U2
Sig+
Sig-
Sig+
Sig-
AS-i+ AS-i- Aux+ Aux-
9 10 11 12
13 14 15 16
