5.1.1.1
Versorgung der Sensoren/Aktuatoren aus AS-i
Sollen die anzuschließenden Sensoren aus AS-i mit Spannung versorgt werden,
dann verwenden Sie bitte das AS-i-Koppelmodulunterteil (Art.-Nr. U-G1F) zum
Anschluss von 2 AS-i-Flachkabeln bzw. das AS-i-Koppelmodulunterteil (Art.-
Nr. U-G1P) zum Anschluss von AS-i-Rundkabel.
Hinweis!
Werden die Sensoren aus AS-i versorgt, dann dürfen in Summe maximal 200 mA ent-
nommen werden.
Hinweis!
Das AS-i-Pt100-Modul kann nur aus AS-i gespeist werden.
5.1.1.2
Versorgung der Sensoren/Aktuatoren aus externer Hilfsspannung
Werden für die Versorgung der Sensoren und Aktuatoren in Summe mehr als
200 mA benötigt, muss zusätzlich eine Hilfsenergieleitung an das Analogmodul
angeschlossen werden.
Hinweis!
Die Hilfsenergie ist mit einer Schmelzsicherung von 750 mA abgesichert.

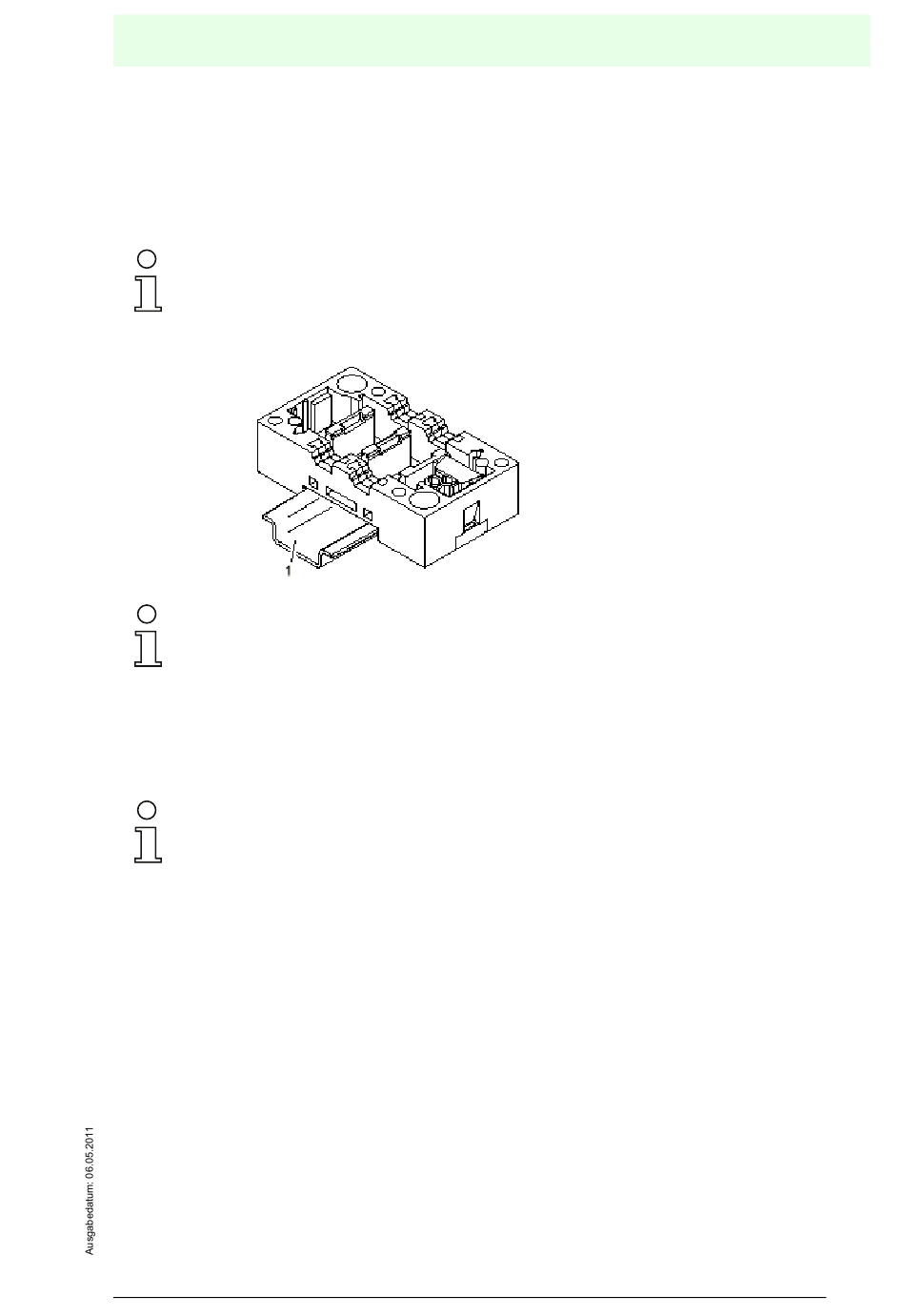

Hierzu verwenden Sie bitte das AS-i-Koppelmodulunterteil (Art.-Nr. U-G1FF) zum
Anschluss von 1 AS-i-Flachkabel und 1 Flachkabel für externe Hilfsspannung
bzw. das AS-i-Koppelmodulunterteil (Art.-Nr. U-G1PP) zum Anschluss von AS-i-
Rundkabel und Rundkabel für externe Hilfsspannung. Hierbei werden die exter-
nen Hilfsspannungen über einen Anschlussblock, der in das Modulunterteil ge-
steckt wird, angeschlossen.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
