2.

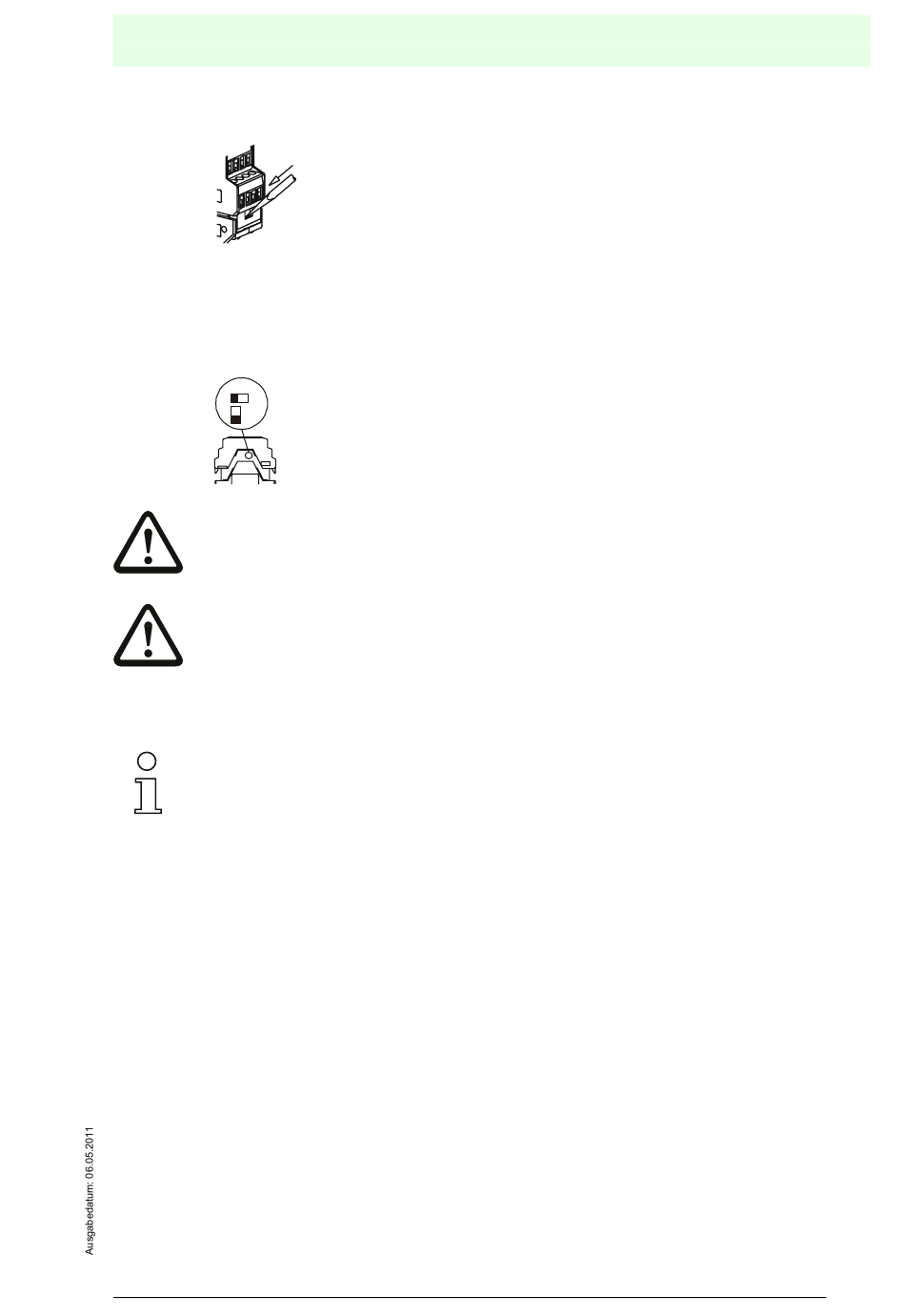

Öffnen des Moduls
Oberteil bis zum Stopp herausziehen
3.
Einstellen der Versorgung
EXT
INT
Achtung!
Der Schalter darf nur in spannungslosem Zustand betätigt werden.
Achtung!
Versorgungsfähigkeit für externe Verbraucher:
Bei Versorgung aus AS-i: 50 mA max.
Bei externer Versorgung: 500 mA max. (750 mA Sicherung)
Bei ext. 24 V-Versorgung darf keine PE-Verbindung bestehen!
Hinweis!
Die Analogmodule in IP20 mit 2 Kanälen können optional als Strom- oder Span-
nungsmodule verwendet werden.
Eine Erkennunng eines Signaltyps erfolgt beim Einschalten des Moduls.
Das Analogmodul wird über die Klemmanschlüsse an das AS-i angeschlossen.
Die externe Hilfsspannung kann über Klemmen angeschlossen werden.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11
Auf beiden Seiten des Moduls mit Hilfe eines Schraubenziehers die
Entriegelungstaste eindrücken
EXT: Versorgungsspannung des Analogteils und der Aktuatoren/
Sensoren aus externer Spannung.
INT: Versorgungsspannung des Analogteils und der Aktuatoren/
Sensoren aus AS-i.
Analogmodule in Schutzart IP20 mit 2 Kanälen
© Pepperl+Fuchs, Printed in Germany
Internet http://www.pepperl-fuchs.com
AS-Interface
31
