5.

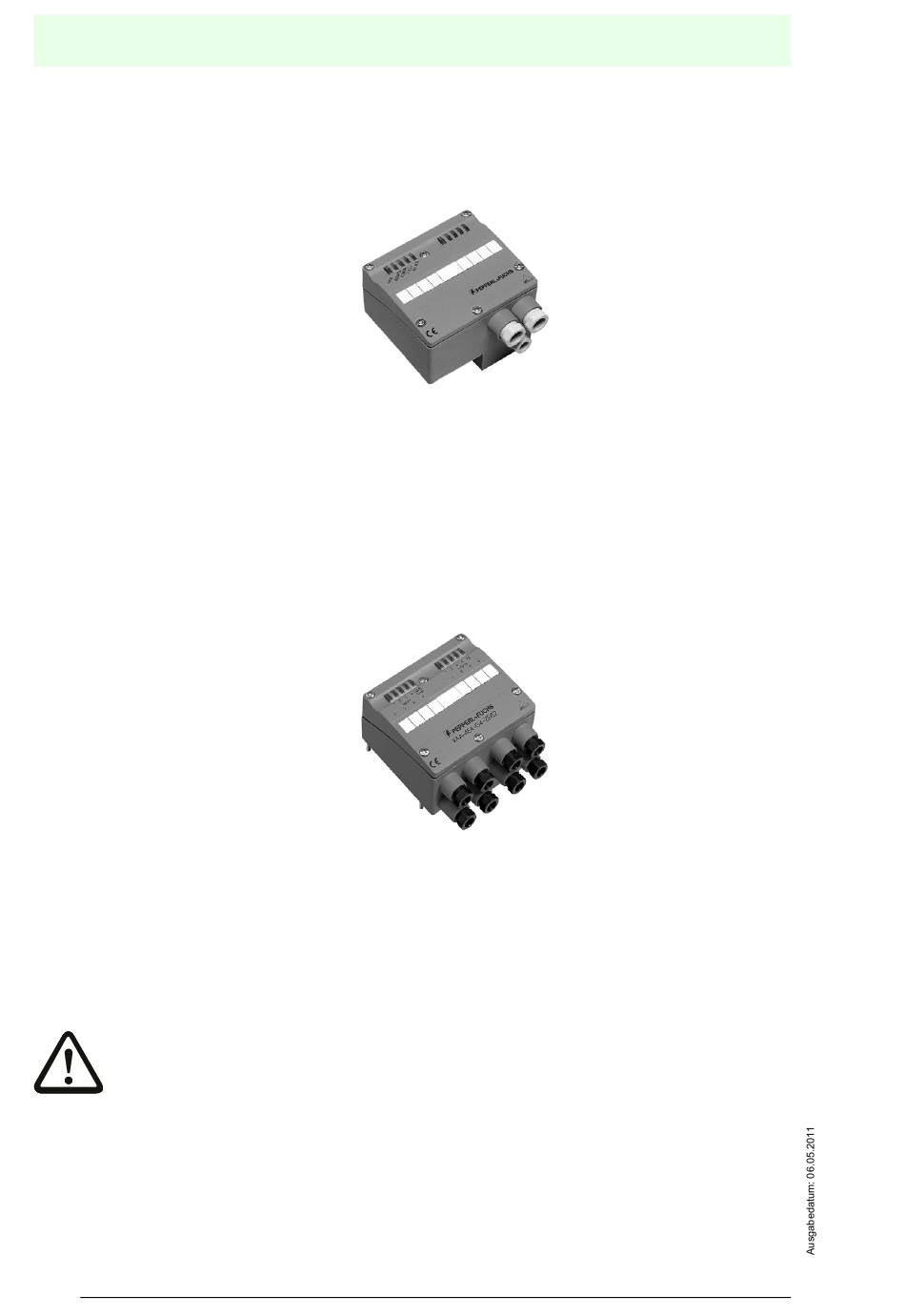

Analogmodule in Schutzart IP65 mit PG-Verschraubung
Module mit 2 analogen Ein- oder Ausgängen in IP65:
Auf der Frontplatte des Moduls befinden sich:
•
Federzugklemmen zur Spannungsversorgung und für den Signalein- bzw. -
ausgang
•
5 Leuchtdioden sowie
•
ein Jumperblock zur Auswahl der Spannungsversorgung (aus AS-i, extern)
Modul mit 4 Pt100-Eingängen in IP65:
Auf der Frontplatte des Moduls befinden sich:
•
Federzugklemmen für den Signaleingang
•
6 Leuchtdioden
5.1
Anschlüsse, Anzeigen und Bedienelemente
5.1.1
Spannungsversorgung der Analogmodule
Achtung!
Die Analogmodule bieten die Möglichkeiten, die anzuschließenden Sensoren/Aktuato-
ren aus AS-i oder über externe Hilfsspannung zu versorgen. Dies wird über die Jumper
im Inneren des Moduls ausgewählt. Je nachdem, für welche Variante – Versorgung
aus AS-i oder Versorgung über eine externe Hilfsspannung – man sich entscheidet,
muss ein entsprechendes Modulunterteil gewählt werden.
Das Analogmodul wird über die elektromechanische Schnittstelle EMS bzw. die
erweiterte elektromechanische Schnittstelle EEMS an AS-i angeschlossen.
