5.1.4.1
Anschlussbelegung der 2E-Module

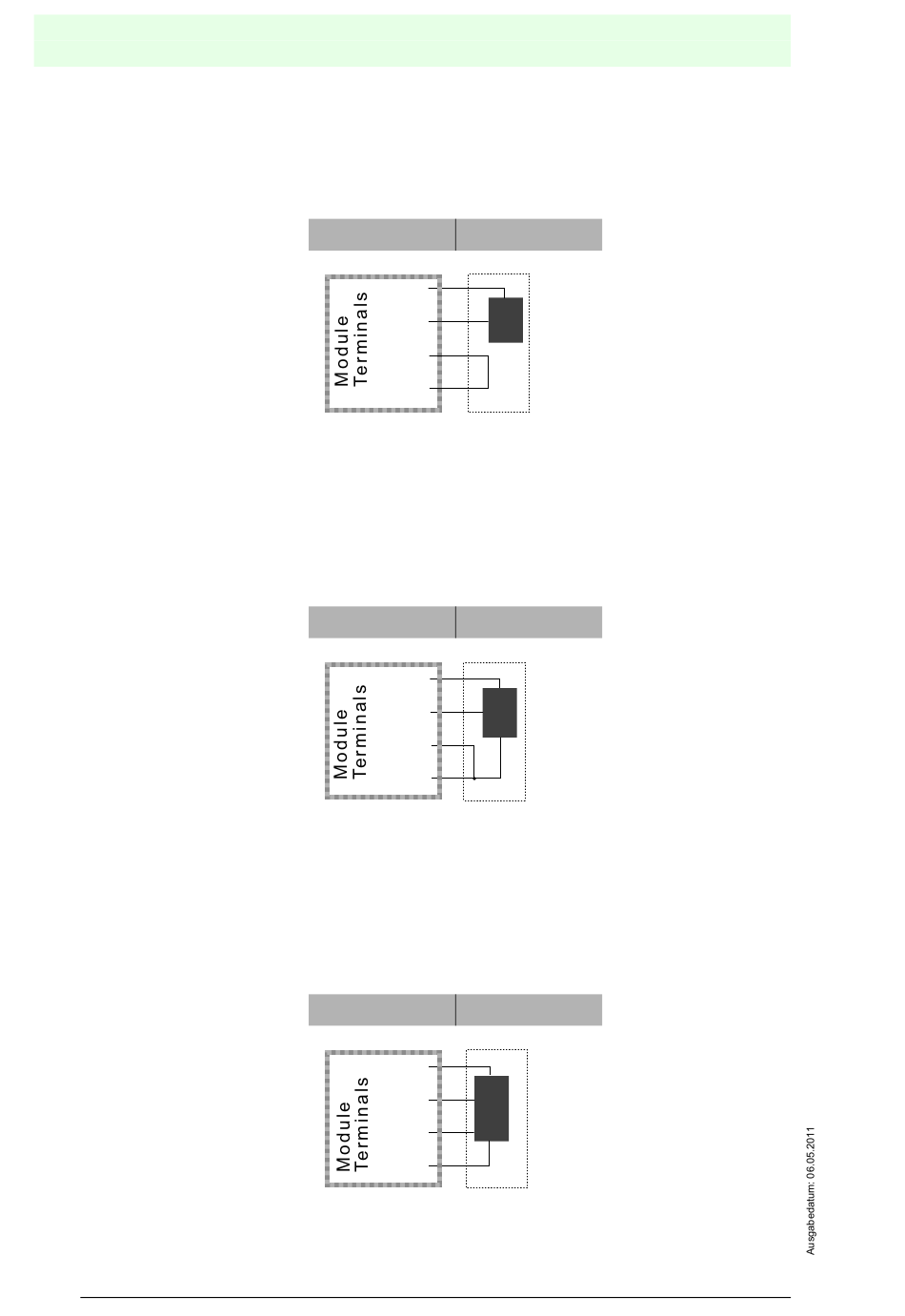

Anschluss eines 2-Draht-Sensors an das Analogeingangsmodul mit
2 Kanälen:
Ein 2-Draht-Sensor wird beim Kanal 1 an die Klemmen 7 (24 V) und 8 (Sig. +)
angeschlossen. Die Klemmen 9 (0 V ext.) und 10 (Sig. -) müssen über eine Brü-
cke miteinander verbunden sein. Der Kanal 2 wird entsprechend über die Klem-
men 1 (24 V) und 2 (Sig. +) sowie 3 (0 V ext.) und 4 (Sig. -) angeschlossen.
Anschluss eines 3-Draht-Sensors an das Analogeingangsmodul mit
2 Kanälen:
Ein 3-Draht-Sensor wird beim Kanal 1 an die Klemmen 7 (24 V), 8 (Sig. +) und 9
(0 V ext.) angeschlossen. Die Klemmen 9 (0 V ext.) und 10 (Sig. -) müssen über
eine Brücke miteinander verbunden sein. Der Kanal 2 wird entsprechend über die
Klemmen 1 (24 V) und 2 (Sig. +) sowie 3 (0 V ext.) und 4 (Sig. -) angeschlossen.
Anschluss eines 4-Draht-Sensors an das Analogeingangsmodul mit
2 Kanälen:
18
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11
Analogmodule in Schutzart IP65 mit PG-Verschraubung
Analogmodul
2-Draht-Sensor
Module
Sensor
24V
Sig.+
Sig.-
0V ext.
Analogmodul
3-Draht-Sensor
Module
Sensor
24V
Sig.+
Sig.-
0V ext.
Analogmodul
4-Draht-Sensor
Module
Sensor
24V
U+
IU+
Sig.+
IU-
U-
Sig.-
0V ext.
AS-Interface-Analogmodule
+
-
U+
IU
U-
