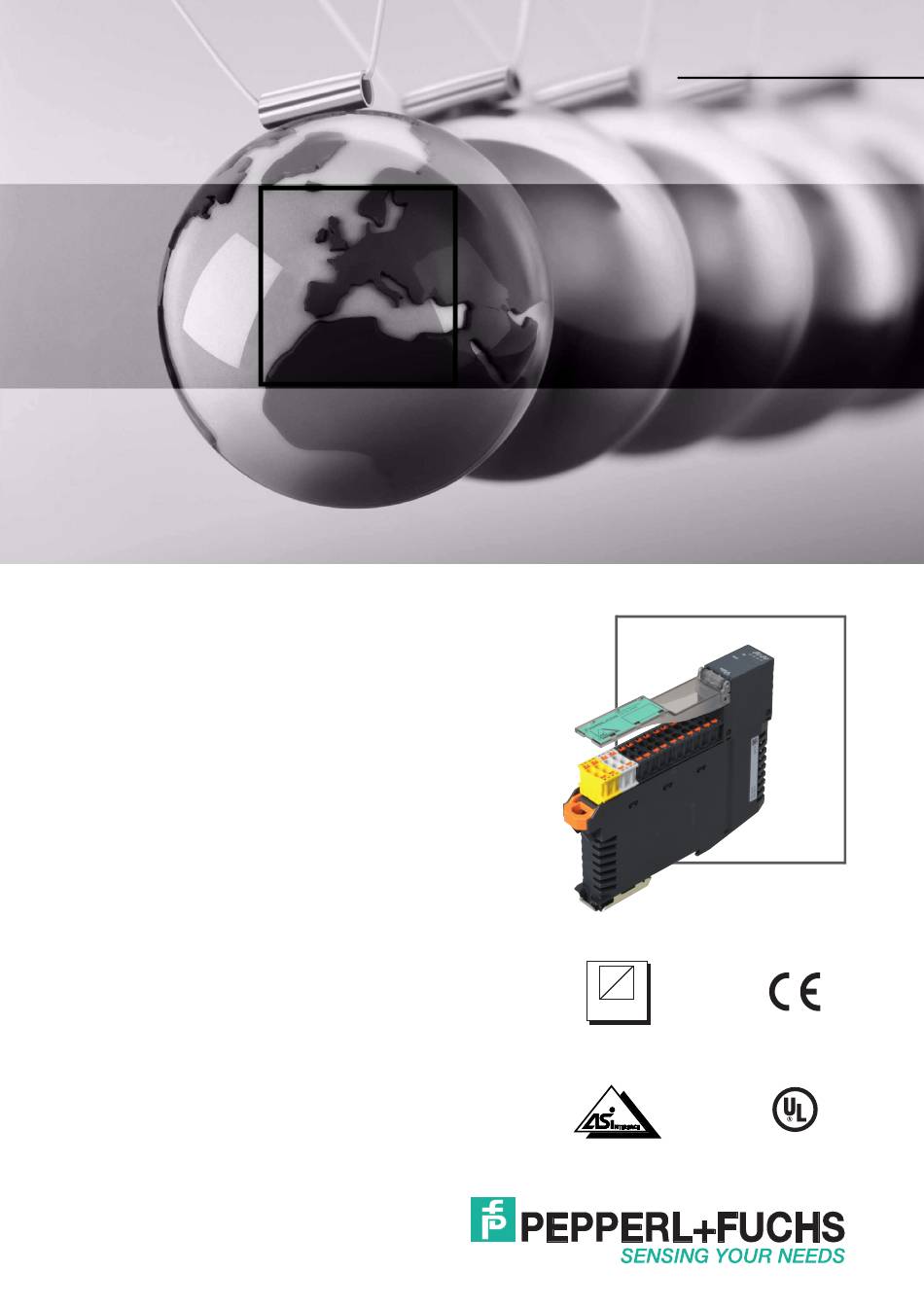

- Seite 1 FABRIKAUTOMATION HANDBUCH VBA-2E-KE5-IJL/UJL AS-Interface Analogmodul Spec 2.1...
- Seite 2 VBA-2E-KE5-IJL/UJL Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elek- troindustrie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e.V. in ihrer neusten Fassung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt".
-
Seite 3: Inhaltsverzeichnis
VBA-2E-KE5-IJL/UJL Einleitung ..................4 Inhalt des Dokuments................4 Zielgruppe, Personal................4 Verwendete Symbole ................5 Zertifikate und Zulassungen............6 UL Information..................6 Produktbeschreibung ..............7 Bestimmungsgemäße Verwendung ........... 7 Anzeigen und Bedienelemente............7 Anschlüsse ................... 8 Automatische Erkennung des Sensortyps........9 Zurücksetzen der automatisch erkannten Sensortypen.... -
Seite 4: Einleitung
VBA-2E-KE5-IJL/UJL Einleitung Einleitung Inhalt des Dokuments Dieses Dokument beinhaltet Informationen, die Sie für den Einsatz Ihres Produkts in den zutreffenden Phasen des Produktlebenszyklus benötigen. Dazu können zählen: Produktidentifizierung Lieferung, Transport und Lagerung Montage und Installation Inbetriebnahme und Betrieb Instandhaltung und Reparatur Störungsbeseitigung... -
Seite 5: Verwendete Symbole
VBA-2E-KE5-IJL/UJL Einleitung Verwendete Symbole Dieses Dokument enthält Symbole zur Kennzeichnung von Warnhinweisen und von informativen Hinweisen. Warnhinweise Sie finden Warnhinweise immer dann, wenn von Ihren Handlungen Gefahren ausgehen können. Beachten Sie unbedingt diese Warnhinweise zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden. -
Seite 6: Zertifikate Und Zulassungen
VBA-2E-KE5-IJL/UJL Zertifikate und Zulassungen Zertifikate und Zulassungen UL Information Technical Data and Environmental Conditions This device is for indoor use only. This device may be operated in altitudes up to 2000 m. The ambient temperature range is from -25 °C to +70 °C. -
Seite 7: Produktbeschreibung
Produktbeschreibung Bestimmungsgemäße Verwendung Das VBA-2E-KE5-IJL/UJL ist ein Analogmodul für den Anschluss von Sensoren 0 ... 10 V oder 0/4 mA ... 20 mA an das AS-Interface-Netz. Die Messwertwandlung und Datenübertragung erfolgt asynchron nach dem AS-Interface-Profil 7.3. Die Messwerte werden intern mit 16 Bit Auflösung gewandelt. -
Seite 8: Anschlüsse
VBA-2E-KE5-IJL/UJL Produktbeschreibung Schalter Bezeichnung Funktion Schalter INT/AUX Stellung auf INT: Eingänge versorgt aus AS-Interface (max. 100 mA) Stellung auf AUX: Eingänge versorgt aus Hilfsspannung (max. 600 mA) Warnung! Schalter nur spannungslos verwenden Verstellen Sie den Schalter INT/AUX nur, wenn das Modul nicht über über AS-Interface (INT) oder die Hilfsspannung (AUX) versorgt wird! Anschlüsse... -
Seite 9: Automatische Erkennung Des Sensortyps
VBA-2E-KE5-IJL/UJL Produktbeschreibung Hinweis! Abschaltung 2. Kanal Abbildung 3.3 Brücke zur Abschaltung des Eingangskanals 2 Der Eingangskanal 2 kann mit einer Drahtbrücke zwischen den Anschlüssen GND und 1CH oder dem Parameter P1 deaktiviert werden. Dabei hat die Drahtbrücke Vorrang. Wenn keine Brücke gesetzt ist und P1=1, dann sind beide Kanäle aktiv. -
Seite 10: Installation
Bewahren Sie die Originalverpackung für den Fall auf, dass das Gerät zu einem späteren Zeitpunkt eingelagert oder verschickt werden muss. Bei Fragen wenden Sie sich an Pepperl+Fuchs. Montage Montieren Sie das Modul durch Aufschnappen auf eine 35-mm-Tragschiene gemäß EN 50022. -
Seite 11: Anschluss Sensoren
VBA-2E-KE5-IJL/UJL Installation Anschluss Sensoren An das VBA-2E-KE5-IJL/UJL können Sie 2-, 3- und 4-Draht-Sensoren anschließen. Für verschiedene Anschlussmöglichkeiten. siehe Abbildung 4.2 auf Seite 11 und siehe Abbildung 4.3 auf Seite 11. Sensorversorgung aus AS-Interface bzw. aus Hilfsspannung AUX oder Anschlussbeispiel: 2-Draht... - Seite 12 VBA-2E-KE5-IJL/UJL Installation Warnung! Zulässige Betriebstemperatur beachten Die zugelassene Betriebstemperatur der Kabel, die am Klemmenblock angeschlossen sind, muss mindestens +80 ° C betragen!
-
Seite 13: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Adressierung des Moduls Um das VBA-2E-KE5-IJL/UJL in einem AS-Interface Netzwerk zu betreiben, müssen Sie dem AS-Interface Slave eine geeignete Adresse vergeben. Verwenden Sie zur Adressierung zum Beispiel das AS-Interface Handheld VBP-HH1-V3.0 von Pepperl+Fuchs oder einen AS- Interface Master. - Seite 14 VBA-2E-KE5-IJL/UJL Inbetriebnahme Parameter P2: Peripheriefehler Default-Wert P2=1, aktiv Mit dem Parameter P2 stellen Sie die Meldung eines Peripheriefehlers bei einer Messbereichsüberschreitung an oder ab (siehe Kapitel 7). Ist die Meldung aktiviert, so blinkt bei einem Peripheriefehler die LED PWR und die LED FAULT und eine Meldung wird an den Master gesendet.
-
Seite 15: Störungsbeseitigung
VBA-2E-KE5-IJL/UJL Störungsbeseitigung Störungsbeseitigung Ursachen und Beseitigung eines Peripheriefehlers Ein Peripheriefehler (P-Fault) wird durch wechselseitiges Blinken der LED PWR und der LED FAULT angezeigt. Es gibt verschiedene Ursachen und Lösungen für Peripheriefehler. Ursache Lösung Überlast der Sensorversorgung Sensorversorgung auf Kurzschluss überprüfen Messwerte außerhalb des... -
Seite 16: Anhang
VBA-2E-KE5-IJL/UJL Anhang Anhang Messbereiche des Analogeingangsmoduls Messbereiche Stromeingang Sie können den Messbereich des Stromeingangs über den AS-Interface Parameter P3 einstellen: P3=1, Nennbereich 4 20 mA P3=0, Nennbereich 0 20 mA Strom: 4 20 mA Eingangssignal [mA] Anzeige am Master Eingangs-LED >... -
Seite 17: Verzögerungszeiten
VBA-2E-KE5-IJL/UJL Anhang Vorsicht! Maximale Eingangsspannung Die Eingangsspannung am Spannungseingang darf 50 V nicht überschreiten. Verzögerungszeiten Das Analogeingangsmodul benötigt eine gewisse Zeit für die Wandlung und Übertragung der analogen Messsignale an den AS-Interface Master. Diese Zeitspanne setzt sich hauptsächlich zusammen aus der Wandlungszeit und der Übertragungszeit. Die Wandlungszeit und die Übertragungszeit hängen von verschiedenen Faktoren ab. - Seite 18 VBA-2E-KE5-IJL/UJL Anhang Wandlungszeit Die Wandlungszeit ist die Zeit, die das Modul benötigt, um ein analoges Signal in einen digitalen Wert umzuwandeln. Die Wandlungszeit ist stark abhängig vom Parameter P0 50/60 Hz Filter inaktiv (P0=0) 10 ms 50/60 Hz Filter aktiv (P0=1) 70 ms Tabelle 7.4...
- Seite 19 VBA-2E-KE5-IJL/UJL Anhang...
