Anschluss eines Aktuators mit eigener Versorgung an das Ausgangsmodul
mit 2 Kanälen:
Analogmodul

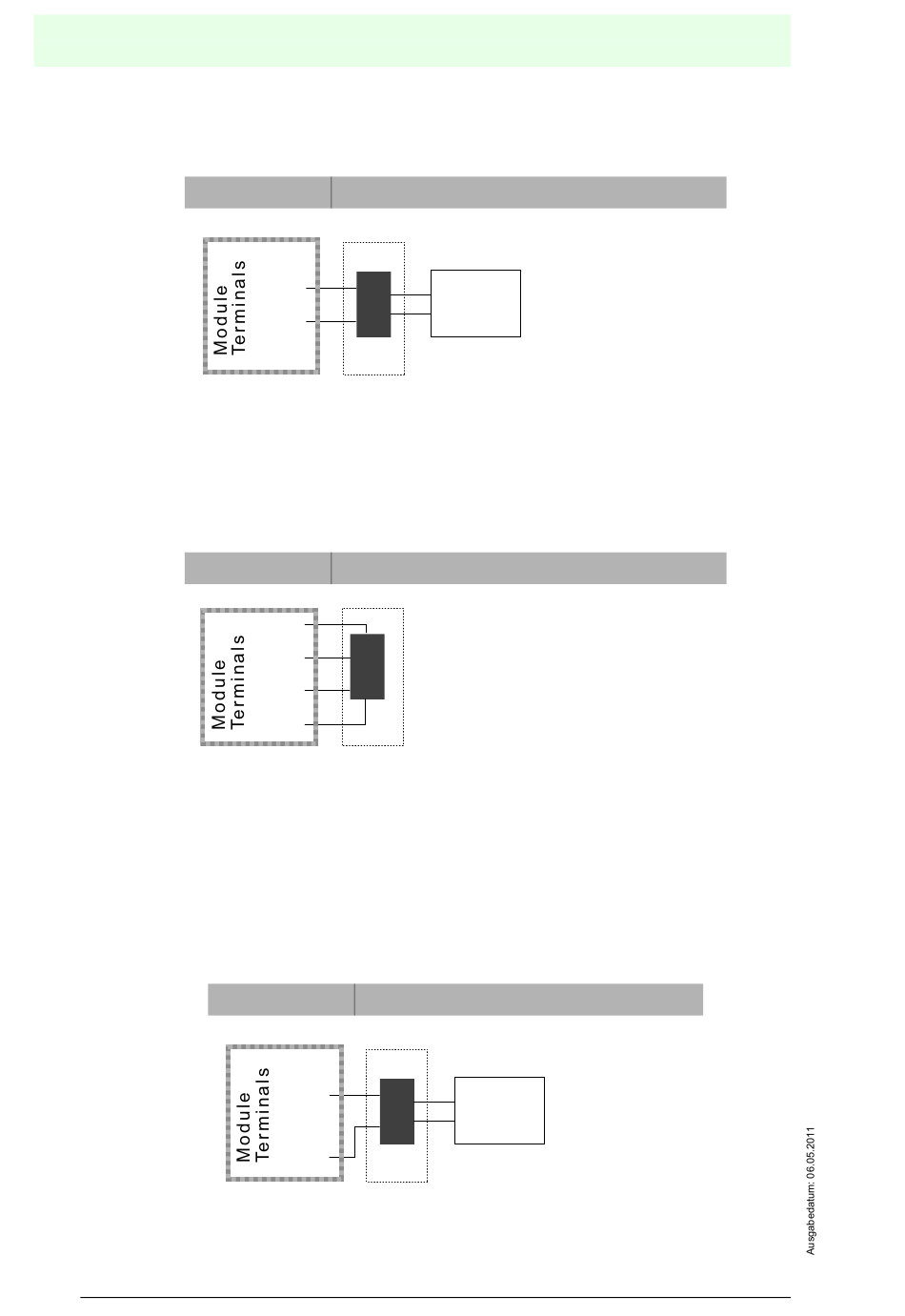

Ein Aktuator mit eigener Versorgung (z. B. ein Ampermeter) wird beim Kanal 1 an
die Klemmen 8 (Sig. +) und 10 (Sig. -) angeschlossen. Der Kanal 2 wird entspre-
chend über 2 (Sig. +) sowie 4 (Sig. -) angeschlossen.
Anschluss eines Aktuators mit separater 24 V Versorgung an das Aus-
gangsmodul mit 2 Kanälen:
Analogmodul
Die separaten 24 V werden bei Kanal 1 an die Klemmen 7 (24 V) und 9 (0 V ext.)
angeschlossen, das analoge Signal an die Klemmen 8 (Sig. +) und 10 (Sig. -).
Der Kanal 2 wird entsprechend über die Klemmen 1 (24 V) und 3 (0 V ext.) sowie
2 (Sig. +) und 4 (Sig. -) angeschlossen.
5.1.4.3
Anschlussbelegung des 2A-Moduls (0 ... 10 V)
Anschluss eines Aktuators mit eigener Versorgung an das Ausgangsmodul
mit 2 Kanälen:
20
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11
Analogmodule in Schutzart IP65 mit PG-Verschraubung
Aktuator mit eigener Versorgung
Module
Actuator
24V
+
Sig.+
-
Sig.-
0V ext.
Aktuator mit separater 24 V Versorgung
Module
Actuator
24V
U+
IU+
Sig.+
IU-
U-
Sig.-
0V ext.
Analogmodul
Aktuator mit eigener Versorgung
Module
Actuator
24V
Sig.+
Sig.-
0V ext.
AS-Interface-Analogmodule
power supply
out of PELV
no ground
connection
power supply
+
out of PELV
-
no ground
connection
