9. Installations- und Inbetriebnahmehinweise

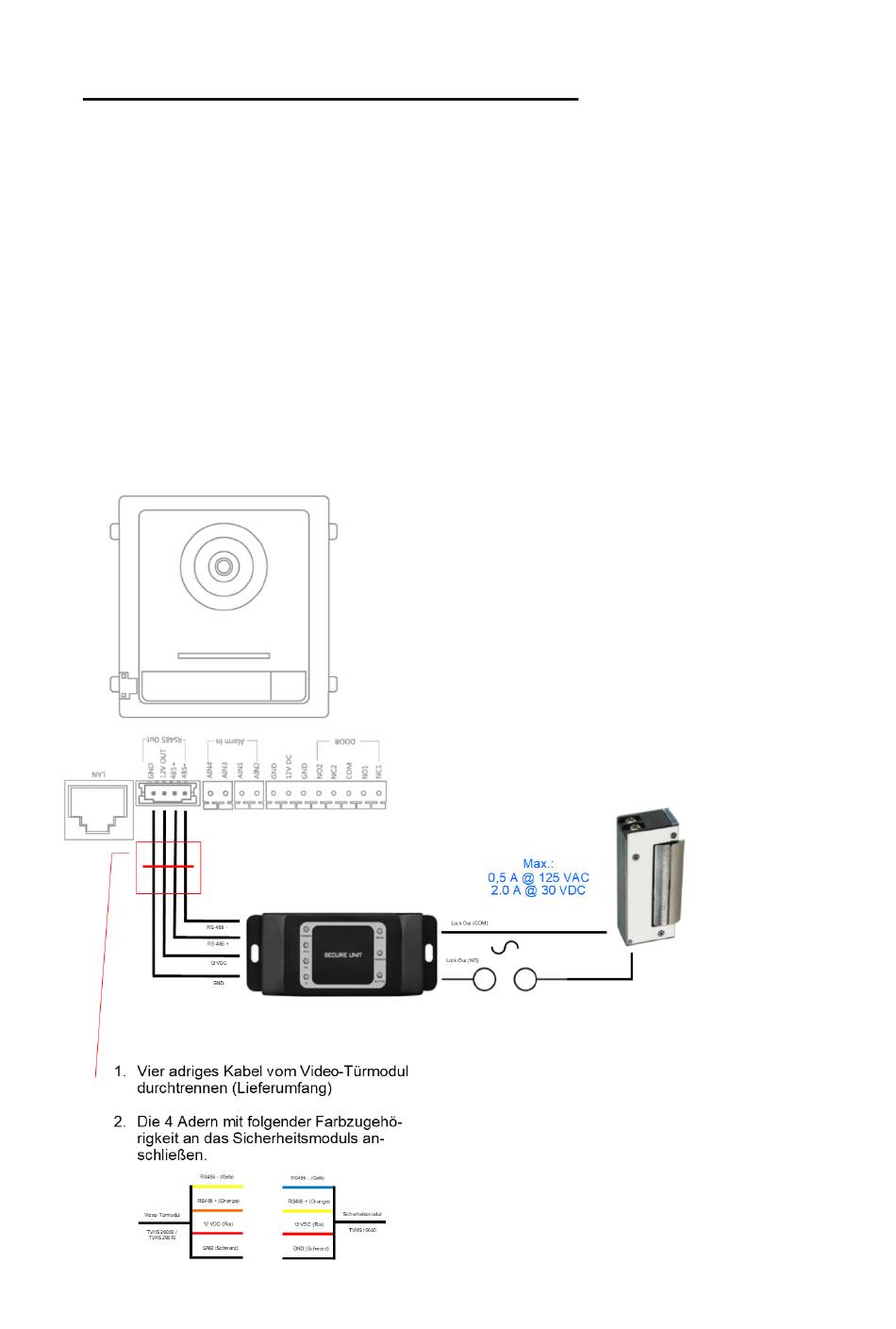

9.1 Verwendung Sicherheitsmodul (TVHS20340)
Das Sicherheitsmodul TVHS20340 dient dazu, den Türöffner-Anschluss in den geschützten
Innenbereich zu verlegen und somit vor Sabotage zu schützen. Das Sicherheitsmodul wird
mit 12V Spannung versorgt und mittels RS485-BUS an das Tür-Videomodul angeklemmt.
Bitte verwenden Sie das beim Tür-Videomodul beiliegende 4-Pin Kabel. Dieses Kabel muss
an einer Steckerseite abgetrennt werden und die Kabel mit dem Sicherheitsmodul verbunden
werden. Die ID Dip-Schalter am Sicherheitsmodul werden hier nicht benötigt und bleiben auf
Standard-Wert gesetzt. (DIP Schalter 1 an, DIP Schalter 2/3/4 aus)
Sollte das Sicherheitsmodul als „Relais 2" dienen, können die DIP Schalter wie folgt gesetzt
werden: DIP 1 off DIP 2 on DIP 3 off DIP 4 off.
52
