Abus Eyecasa Bedienungsanleitung
Tür&haus funk-videosystem
Verwandte Anleitungen für Abus Eyecasa
Inhaltszusammenfassung für Abus Eyecasa

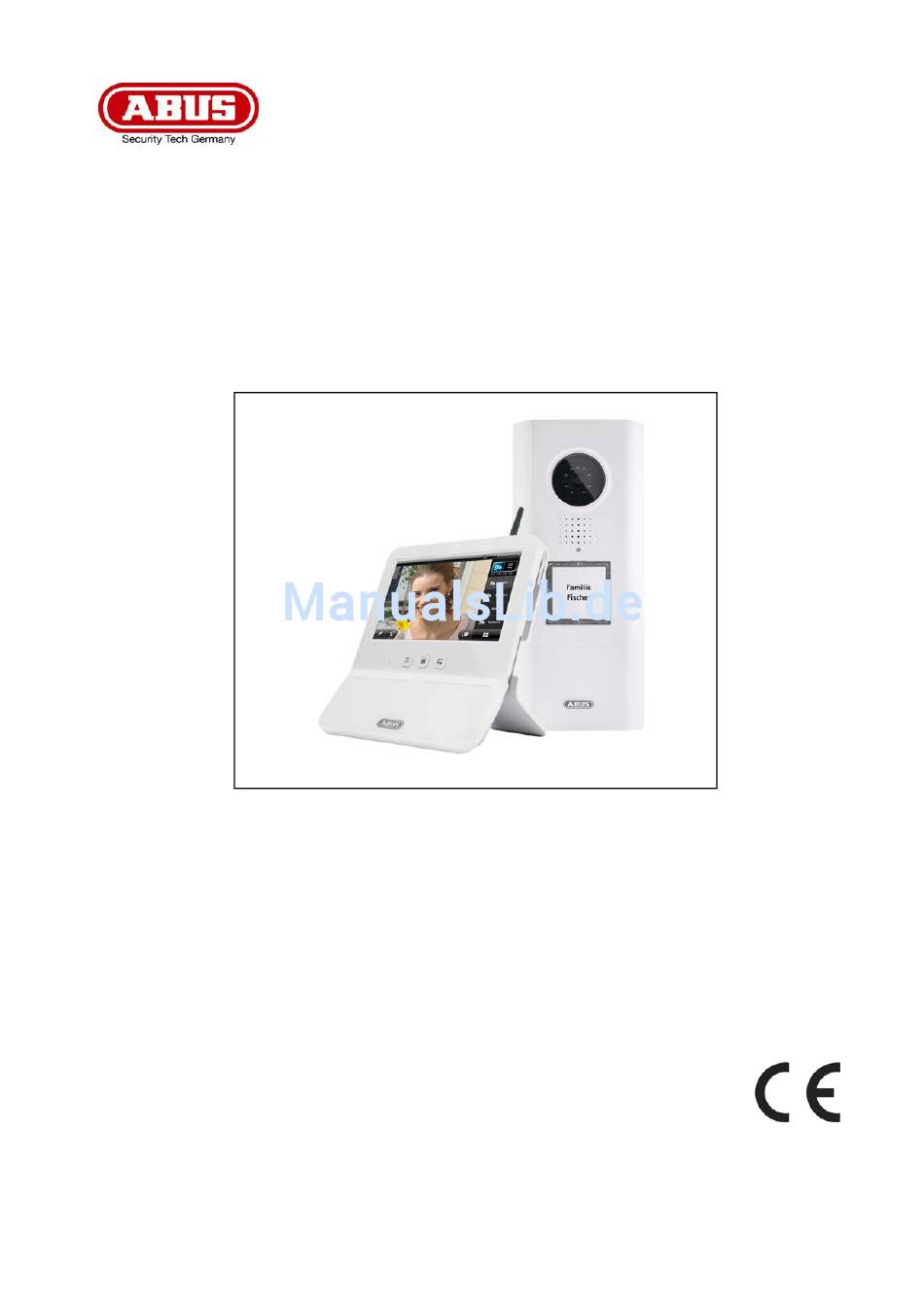

- Seite 1 www.homeelectric.de Polski Eycasa Tür & Haus Funk-Videosystem Bedienungsanleitung Version 09/2014 Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
-
Seite 2: Einführung
Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. Die ABUS Security-Center GmbH ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird... -
Seite 3: Symbolerklärung
Deutsch Symbolerklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag. Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen. -
Seite 4: Auspacken
Deutsch Funkübertragung Die Reichweite der Funkübertragung ist abhängig von verschiedenen Umwelteinflüssen. Die örtlichen Gegebenheiten am Montagort kann die Reichweite negativ beeinflussen. Deshalb kann bei freier Sicht zwischen dem Empfänger und Sender eine Strecke von bis zu 100m und in Gebäuden eine Reichweite von bis zu 30 Meter erreicht werden (abhängig von den baulichen Gegebenheiten auch weniger). -
Seite 5: Inhaltsverzeichnis
Deutsch Inhaltsverzeichnis Bestimmungsgemäße Verwendung ................. 7 Eycasa Systemkomponenten ................... 7 Merkmale und Funktionen ..................8 Gerätebeschreibung ....................9 4.1 Beschreibung der Eycasa Basisstation ................9 4.2 Beschreibung der Eycasa Video-Türstation ..............10 ... - Seite 6 Deutsch 7.4.6 Einstellungen Uhrzeit und Datum ................39 7.4.7 Einstellungen Netzwerk ....................41 7.5 Einstellungen Kameras ....................42 7.6 Einstellungen Aufzeichnung ................... 44 7.7 Einstellungen Proximity Schlüssel ................. 45 7.8 Einstellungen am Eycasa Mobilteil ................47 ...
-
Seite 7: Bestimmungsgemäße Verwendung
Deutsch 1. Bestimmungsgemäße Verwendung Das Eycasa Funk-Türsprechsystem, bestehend aus einer Basisstation und der Video-Türstation, bietet Ihnen den Vorteil drahtlos mittels 2,4 GHz Digitalfunk (für Videodaten) und DECT (für Audiodaten) Ihre Videotürsprechanlage zu betreiben. Wahlweise kann die Video-Türstation hierzu über eine permanente Spannungsversorgung (empfohlen) oder per Batterie an der Haustüre betrieben werden. -
Seite 8: Merkmale Und Funktionen
Deutsch 3. Merkmale und Funktionen Eycasa Tür & Haus Funk-Videosystem zum Sehen, Sprechen, Hören und Schalten (Türöffnen) Eycasa Tür & Haus Funk-Videosystem Set enthält Eycasa Video-Türstation und Eycasa Basisstation Sichere Funkübertragung mittels 2,4GHz Digitalfunk für Video und 1,9GHz DECT für Audio ... -
Seite 9: Gerätebeschreibung
Deutsch 4. Gerätebeschreibung 4.1 Beschreibung der Eycasa Basisstation Dient zur Beschriftung des Memoboards für Kurznotizen. Boardmarker Boardmarker ist trocken abwischbar. Gegensprechen für Eycasa Video-Türstation und Eycasa Mikrofon FamilyCare Kamera. ... -
Seite 10: Beschreibung Der Eycasa Video-Türstation
Deutsch 12V DC / 1 A Spannungsversorgung Gerät startet automatisch bei Netzspannung. Integrierter Netzwerkanschluss 10/100Mbit. RJ45-Anschluss Lautsprecher Systemlautsprecher für die Ausgabe von Audio. 4.2 Beschreibung der Eycasa Video-Türstation Rückseite ... - Seite 11 Mikrofon Basisstation oder Mobilteil. Logo um 90° drehbar bei horizontaler Installation der Video- ABUS Logo Türstation. Eingebauter Proximity-Leser für die Verwendung von ABUS Funk-Chipschlüssel (FUBE50020) zum Türöffnen an der Proximity-Leser Türstation. Im Batteriemodus nicht verfügbar. Anschlussleiste für Spannung und Relaiskontakte...
- Seite 12 Deutsch Anschlussbeispiele für einen elektronischen Türöffner/Türgong Beschreibung der Klemmleiste Beschreibung Hinweis 12V-24 Netzanschluss für Video-Türstation 12-24V Gleichspannung oder AC/DC 12-24V Wechselspannung RELAY Anschlussklemme für elektronischen Türöffner. Potentialfreies Relais, NO (normally open) RELAY Anschlussklemme für elektronischen Türgong. Potentialfreies Relais, NO (normally open) Anschluss eines elektronischen Türöffners: Schließen Sie den elektronischen Türöffner an RELAY1 wahlweise mittels eines separaten Netzteils (Variante A) oder direkt (Variante B) über die Spannungsversorgung der Video-Türstation an.
- Seite 13 Spannungsversorgung über das RELAY2, so dass beim Schalten durch Schließen des Stromkreises der Gong angesteuert wird. Die Funktion zum Ansteuern des Türgongs über RELAY2 setzt die Softwareversion Eycasa 1.5oder höher voraus. Sie können die Software von folgende Internetseite kostenlos herunterladen: http://www.abus.com/ger/Sicherheit- Zuhause/Tuersicherheit/Tuersprechsysteme/Eycasa/Eycasa-Tuer-Haus-Funk-Videosystem Elektronischer Elektromechanischer Türgong Türgong...
-
Seite 14: Beschreibung Der Eycasa Außenkamera
Deutsch 4.3 Beschreibung der Eycasa Außenkamera Antenne Anschraubbare Antenne für 2.4Ghz Digitalfunk. Lichtsensor Sensor zum Wechsel für Tag/Nacht Modus. Kamera Kamera inklusive Fix-Objektiv. Leuchtent Spannungsversorung LED rot permantent angeschlossen. -
Seite 15: Beschreibung Der Eycasa Family-Care Kamera
Deutsch 4.4 Beschreibung der Eycasa Family-Care Kamera Kamera inclusive Fix-Objektiv und IR-LEDs, sowie ein Kamera integrierter Lichtsensor. IR-LEDs Eingebaute IR-LEDs. Werden im Nachtmodus aktiviert. Lichtsensor Sensor zum Wechsel für Tag/Nacht Modus. Zeigt den Status der Family-Care Kamera an. -
Seite 16: Beschreibung Des Eycasa Mobilteils
Deutsch 4.5 Beschreibung des Eycasa Mobilteils Das Mobilteil ist mit einem berührungsempfindlichen Display ausgestattet. Für die Einstellungen bitte zum Menüpunkt 7.8 wechseln. Um das Mobilteil an- oder auszuschalten, halten Sie bitte die rote Taste für mindestens 5 Sekunden gedrückt. Wenn der Akku des Mobilteiles leer ist, ertönt in regelmäßigen Abständen ein Signalton. Stellen Sie bitte das Mobilteil in die Ladeschale. -
Seite 17: Einlernen Der Systemkomponenten
Deutsch 5. Einlernen der Systemkomponenten 5.1 Einlernen der Eycasa Komponenten in die Eycasa Basisstation Wir empfehlen Ihnen die Video-Türstation im Eingangsbereich auf Kameraplatz 1 einzulernen (ab Werk bei CASA31000). Alle weiteren Komponenten können beliebig auf den weiteren Kameraplätzen eingelernt werden. Gehen Sie für das Einlernen der Komponenten wie folgt vor: Schließen Sie Ihre Eycasa Basisstation sowie die einzulernenden Komponenten an das zugehörige Netzteil / Spannungsversorgung an. - Seite 18 Deutsch Sie können nun den Einlernprozess für Ihre Video-Türstation fortsetzen. Der Einrichtungsassistent Ihrer Basisstation sollte folgende Ansicht zeigen: Eine Hinweismeldung erscheint, dass eine bereits voreingelernte Kamera auf dem ausgewählten Kameraslot mit dieser Aktion überschrieben wird. Drücken Sie auf weiter, wenn Sie sich versichert haben, dass Sie mit dem Einlernen fortfahren wollen.
- Seite 19 Deutsch Ihre Eycasa Basisstation verbindet sich mit Ihrer Video-Türstation. Der Vorgang kann einige Sekunden in Anspruch nehmen. Der Einrichtungsassistent signalisiert Ihnen, ob der Vorgang abgeschlossen ist oder bei einem Pairing-Fehler wiederholt werden muss. Wird die Meldung „Das Einlernen der Video-Türstation war erfolgreich“ angezeigt, ist der Einlernvorgang abgeschlossen.
-
Seite 20: Einlernen Der Eycasa Außenkamera
Deutsch 5.3 Einlernen der Eycasa Außenkamera Stellen Sie Sich sicher, dass Ihre Eycasa Außenkamera mit Spannung versorgt ist. Sie können nun den Einlernprozess für Ihre Außenkamera beginnen. Der Einrichtungsassistent Ihrer Basisstation sollte folgende Ansicht anzeigen: Folgen Sie den Anweisungen auf dem Bildschirm und drücken und halten Sie die Pairing-Taste am Spannungskabel der Kamera dauerhaft. - Seite 21 Deutsch Folgen Sie den Anweisungen auf dem Bildschirm und drücken Sie die Pairing-Taste an der Kamera. Die Status-LED an der Kamera beginnt rot und grün zu blinken. Drücken Sie nun auf „Weiter“. Ihre Eycasa Basisstation verbindet sich nun mit der Family-Care Kamera. Dieser Vorgang kann einige Sekunden in Anspruch nehmen.
-
Seite 22: Einlernen Des Eycasa Mobilteils
Deutsch 5.5 Einlernen des Eycasa Mobilteils Öffnen Sie die Einstellungen in der Eycasa Basisstation und wechseln zum Menüpunkt „Mobilteil“ Wählen Sie „Mobilteil einlernen“ aus. Die Basistation wartet nun auf ein Mobilteil, welches sich ebenso im Anlernmodus befindet. Gehen Sie in ihrem Mobilteil unter „Einstellungen“ / „Einlernen“ auf „Ja“ um den Anlernvorgang zu Starten. Der Anlernvorgang dauert ca. -
Seite 23: Montage Der Systemkomponenten
Deutsch 6. Montage der Systemkomponenten 6.1 Montage der Eycasa Basisstation Die Installation der Eycasa Basisstation kann wahlweise als Tischmontage oder Wandmontage erfolgen. Im Auslieferungszustand ist bereits die Tischhalterung montiert und ermöglicht Ihnen das freie Aufstellen des Gerätes im Innenbereich. Alternativ kann die Rückschale der Basisstation durch die im Lieferumfang enthaltene Wandhalterung ersetzt werden. -
Seite 24: Montage Der Eycasa Video-Türstation
Deutsch Setzen Sie jetzt die Basisstation an der Wandhalterung ein und schließen Sie das beiliegende Netzteil 6.2 Montage der Eycasa Video-Türstation Die Montage der Eycasa Video-Türstation kann wahlweise horizontal oder vertikal erfolgen. Die Video- Türstation ist für den Einsatz im geschützten Außenbereich dank IP54 Schutzgrad vorgesehen. Hinweis: Bei horizontaler Installation müssen Sie in den Einstellungen der Basisstation die Orientierung des Videobildes um 90°... - Seite 25 Deutsch Sie können nun die Kunststoffabdeckung des Klingeltasters öffnen und Ihr Namensschild anbringen. Sie können zur Beschriftung das beiliegende Namenschild verwenden oder die PDF-Druckvorlage auf der beiliegenden CD verwenden. 55 mm Schließen Sie die Netzspannung (12-24V AC/DC) und optional einen elektronischen Türöffner (RELAY1) und/oder einen elektronischen Türgong (RELAY2) am Klemmblock der Video-Türstation an.
-
Seite 26: Montage Der Eycasa Außenkamera
Deutsch Montieren Sie nach Anschluss der Spannungsversorgung die Video-Türstation an der Hauswand. Die empfohlene Installationshöhe beträgt 1,6 Meter zwischen Boden und Kameramodul. Setzen Sie die Video-Türstation an gewünschter Stelle an und nutzen Sie die Schrauböffnung auf der Unterschale zum Anzeichnen der Bohrlöcher. Setzen Sie nach Wandmontage die Türstation wieder zusammen, um die Installation abzuschließen. -
Seite 27: Montage Der Family-Care Kamera
Deutsch 6.4 Montage der Family-Care Kamera Schrauebn Sie die Kamera auf die Schwanenhalshalterung auf. Sie können die Kamera mit einem der beiliegenden bunten Sticker bekleben, wenn Sie möchten. Die Kamera sollte nicht weiter als 3 Meter vom Kind entfernt angebracht werden, um optimale Sichtverhältnisse und eine exakte Geräuscherkennung zu ermöglichen. -
Seite 28: Montage Des Eycasa Mobilteils
Deutsch 6.5 Montage des Eycasa Mobilteils 7. Systembedienung 7.1 Inbetriebnahme der Eycasa Basisstation Ablauf: Schließen Sie das Netzteil an Ihre Eycasa Basisstation an. Das Gerät startet automatisch nach Anlegen der Netzspannung. Warten Sie bis der Startvorgang abgeschlossen ist. Bei der Erstinbetriebnahme ist nach dem Systemstart die Systemsprache einzustellen. Wählen Sie die Sprache durch Druck auf die entsprechende Landesflagge im Display. -
Seite 29: Bedienung Der Livebild Ansicht
Deutsch 7.2 Bedienung der Livebild Ansicht Einzelbildansicht 4-fach-Ansicht Die Eycasa Basisstation verfügt über eine Touch-Display Oberfläche, alle Funktionen werden durch einen Fingerdruck auf die entsprechende Schaltfläche betätigt. In der Livebildansicht stehen Ihnen folgende Bedienmöglichkeiten und Anzeigen zur Verfügung: Wechsel zwischen Livebildansicht und Ereignisliste. Anzeige der Signalstärke der aktuell ausgewählten Kamera. - Seite 30 Deutsch Schaltet zwischen Einzelbildansicht und 4-Fach-Ansicht um. Taste öffnet die Systemeinstellungen der Eycasa Basisstation. Schlüssel Betätigt RELAY 1 an der Video-Türstation zum Öffnen der Türe. Aufbauen/Beenden einer Sprachverbindung von Kamera zu Hörer Basisstation. Spielt ein Schlaflied für 90 Sekunden an der Family-Care Kamera ab.
-
Seite 31: Ereignisliste Und Ereignisverhalten
Deutsch 7.3 Ereignisliste und Ereignisverhalten Ereignisliste In der Ereignisliste stehen Ihnen folgende Bedienmöglichkeiten zur Verfügung: Wechselt die Ansicht zur Ereignisliste. Sie können innerhalb der Ereignisliste mit den Tasten in 7er Schritten den Ereignisspeicher durchsuchen. Der Ereignisspeicher umfasst 500 Einträge. Öffnet den allgemeinen Filter-Dialog der Ereignisliste. Nach Aktivierung des Filter- Typs werden nur noch Ereignisse desvgewählten Typs angezeigt. -
Seite 32: Wiedergabe Von Ereignisaufzeichnungen
Deutsch Batteriestärke: Zeigt den Zeitpunkt einer schwachen Batteriestärke an einer Eycasa Video-Türstation oder Family-Care Kamera an. Die Video-Türstation schaltet bei schwacher Batterie die Videoübertragung automatisch ab. Wechseln Sie zeitnah die Batterien, wenn diese Meldung erscheint. 7.3.1 Wiedergabe von Ereignisaufzeichnungen Ereignisliste Mögliche Benutzeraktionen Auswirkung Auswahl eines Eintrages mit Video-... -
Seite 33: Türklingel Ereignis
Deutsch 7.3.2 Türklingel Ereignis Ablauf des Türklingelns: 1. Türklingel an der Video-Türstation wird gedrückt. 2. Bildschirm der Eycasa Basisstation wird aktiviert. 3. RELAY2 an der Türstation zum aktivieren des Türgongs wird für 2 Sekunden geschaltet. 4. Wechsel der Livebildanzeige zur Video-Türstation. 5. -
Seite 34: Proximity Schlüssel Ereignis
Deutsch 7.3.3 Proximity Schlüssel Ereignis Ablauf der Proximity Anwendung: 1. Eingelernten Proximity Schlüssel an Video-Türstation halten. 2. Der Türöffner (RELAY 1) an der Video-Türstation wird betätigt. 3. Bildschirm der Eycasa Basisstation wird aktiviert. 4. Wechsel der Livebildanzeige zur Video-Türstation mit aktiviertem Proximity Schlüssel. 5. - Seite 35 Deutsch Ablauf der Geräuschmeldung: 1. Die Geräuscherkennung der Family-Care Kamera wird durch Drücken der Taste “Überwachungsmodus” an der Basisstation aktiviert. 2. Die integrierte Geräuscherkennung der Family-Care Kamera erkennt eine Geräuschquelle. 3. Der Bildschirm der Eycasa Basisstation wird aktiviert. 4. Das Livebild der Family-Care Kamera wird angezeigt. 5.
-
Seite 36: Systemeinstellungen Allgemein
Deutsch 7.4 Systemeinstellungen Allgemein Durch das Drücken der Taste erhalten Sie Zugriff auf die Systemeinstellungen. Beachten Sie, dass durch Vergabe einer PIN der Zugang auf das Einstellungsmenü gesperrt werden kann. Einstellungen in den Untermenüs werden durch das Drücken der Taste gespeichert. Sie gelangen zeitgleich zur Ansicht des übergeordneten Hauptmenüpunktes. -
Seite 37: Einstellungen Software Update
CASA31000 eine neue Firmware-Datei für die Eycasa Basisstation zur Verfügung steht. Folgende Schritte müssen beim Update durchgeführt werden: 1. Download des Firmwareupdates von der ABUS Homepage 2. Update auf SD-Karte entpacken 3. SD-Karte in Basisstation einstecken und Aktualisierung starten. -
Seite 38: Einstellungen Bildschirmschoner
Deutsch Achtung: Die Sprache des Mobilteiles wird automatisch an die ausgewählte Sprache der Basisstation angepasst. 7.4.4 Einstellungen Bildschirmschoner Wählen Sie die Aktivierungszeit für den Bildschirmschoner aus. Der Bildschirmschoner wird nach Ablauf der eingestellten Zeit automatisch aktiviert, wenn während dieser Zeit keine Benutzereingaben am Touch-Screen erfolgen oder Ereignisse an der Basisstation anliegen. Der Monitor wird in diesem Modus abgedunkelt, die Systemfunktionen sind weiterhin aktiv. -
Seite 39: Einstellungen Audio Lautstärke
Deutsch 7.4.5 Einstellungen Audio Lautstärke Stellen Sie hier die Lautstärke des aktuell gewählten Klingeltones sowie die Tastendrucklautstärke innerhalb der Software ein. 7.4.6 Einstellungen Uhrzeit und Datum Stellen Sie hier die aktuelle Uhrzeit, Datum und Zeitzone ein. Diese Einstellungen sind wichtig für die korrekte Aufzeichnung der Meldungen im Ereignisspeicher der Basisstation. - Seite 40 Deutsch Achtung: Die Einstellungen für Datum und Zeit müssen bei Erstinbetriebnahme gesetzt werden. Bei Spannungsverlust der Basisstation werden die Zeiteinstellungen ca. 10 Minuten im Gerät gepuffert. Sollte Ihre Basisstation für längere Zeit von der Netzspannung getrennt sein, müssen die Einstellungen erneut vorgenommen werden.
-
Seite 41: Einstellungen Netzwerk
Deutsch 7.4.7 Einstellungen Netzwerk Hier können Sie Einstellung Netzwerk für Ihre Basistation aktivieren und konfigurieren. Diese option ist standartmäßig deaktiviert. Wir empfehlen Ihnen die Einstellung “DHCP” für den Internetzugriff (NTP Zeitsynchronisation) zu verwenden. Sollten Sie Probleme bei der Einrichtung bekommen oder befindet sich kein DHCP-Server in ihrem Netzwerk, können Sie alle Einstellungen auch manuell vergeben. -
Seite 42: Einstellungen Kameras
Deutsch 7.5 Einstellungen Kameras Das Einstellungsmenü Kameras ermöglicht Ihnen, neue Kameras in die Eycasa Basisstation einzulernen und die Konfiguration zu ändern. Je nach eingelerntem Kameratyp stehen unterschiedliche Konfigurationselemente zur Verfügung. Allgemeine Kamera Einstellungen: Auswahl der Kamerakanäle 1-4. Die aktuell gewählte Kamera ist blau markiert ... - Seite 43 Deutsch Beobachtung zu vermeiden. Das Videobild der Türstation wird bei deaktivierter Einstellung nur beim Klingelvorgang übertragen. Diese Einstellung ist für den Betrieb der Türstation im Batteriemodus nicht relevant. Einstelllung der Lautsprecherlautstärke an der Video-Türstation. Achtung: Es wird empfohlen, die dauerhafte Übertragung des Videobildes bei Sicht auf öffentlich zugängliche Räume zu deaktivieren, um rechtliche Konformität zu gewährleisten.
-
Seite 44: Einstellungen Aufzeichnung
Deutsch Family-Care Kamera Einstellungen: Auswahl der Schlafliedes. Das Lied wird an der Family-Care Kamera abgespielt, wenn die Taste „Schlaflied“ an der Basisstation gedrückt wird. Einstellung für Empfindlichkeitswert der Geräuscherkennung. Je höher der eingestellte Wert ist, desto eher reagiert die Kamera auf Geräusche und löst eine Ereignismeldung aus. -
Seite 45: Einstellungen Proximity Schlüssel
Deutsch Sie können die aufgezeichneten Videodaten direkt über die Ereignisliste der Eycasa Basisstation wiedergeben oder alternativ an Ihrem PC abspielen. Die Videodaten werden im Verzeichnis \eycasa\videofiles auf der SD-Karte gespeichert. Achtung: Die Aufzeichnungsfunktion arbeitet über den integrierten Ringspeicher der Ereignisliste. Der Ringspeicher hat eine Größe von 500 Einträgen. - Seite 46 Deutsch Nach erfolgreichem Einlernen können Sie dem Chipschlüssel direkt einen Namen vergeben und anschließend weitere Schlüssel einlernen. Beantworten Sie die Frage mit „Nein“ wird der Einlernmodus beendet. Proximity Schlüssel verwalten Wählen Sie einen Schlüssel durch Antippen aus der Liste aus, um die Chipschlüssel Verwaltungsoptionen anzuzeigen.
-
Seite 47: Einstellungen Am Eycasa Mobilteil
Deutsch 7.8 Einstellungen am Eycasa Mobilteil Direkter Zugriff auf Komponenten, welche mit der Eycasa Basisstation verbunden sind. Öffnet die Einstellungen des Mobilteils Einstellung der Helligkeit des Displays in den Stufen „Niedrig“ „Mittel“ und „Hoch“ ein. ... - Seite 48 Deutsch In der unter „Kamera“ sichtbaren Liste sind alle in der Eycasa Basistation angelernten Geräte sichtbar. Es kann auf die Türstation und Außenkamera zugegriffen werden. Folgender Funktionsumfang steht bei den jeweiligen Geräten zur manuellen Auswahl: a) Türstation: Wenn die Kamera der Türstation auf „Kamera dauerhaft aktiv“ gesetzt worden ist, kann das Livebild der Türstation auf das Mobilteil übertragen werden.
-
Seite 49: Werkseinstellungen
Deutsch 7. 9 Werkseinstellungen Wählen Sie „Zurücksetzen“ um Ihre Eycasa Basisstation auf Werkseinstellungen zurückzusetzen. Folgende Einstellungen werden gelöscht: Alle Einstellungen für Klingeltöne werden auf Standard gesetzt. Alle Kameranamen werden gelöscht. Die Funkverbindung zu allen angeschlossenen Kameras wird gelöscht. ... -
Seite 50: Wartung Und Reinigung
Deutsch 8. Wartung und Reinigung 8.1 Wartung Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn ... -
Seite 51: Technische Daten
Deutsch 10. Technische Daten CASA30100 Bezeichnung Eycasa Video-Türstation Alarmierung Türklingel-Signal an Basisstation Anschließbare Geräte Eycasa Basisstation Ausrichtung Horizontal oder vertikal Betriebsmodus Permanente Spannungsversorgung oder Batteriebetrieben Bildaufnehmer 1/4‘‘ CMOS Auflösung 640 x 480 Pixel (VGA) Objektiv 2,5 mm Horizontaler Blickwinkel 120° Anzahl IR LEDs 8 IR LEDs Reichweite Nachtsichtfunktion... - Seite 52 Deutsch CASA30200 Bezeichnung Eycasa Basisstation Max. 1 x Eycasa Video-Türstation, max. 3 x Eycasa Anschließbare Geräte Außenkamera Befestigung Tischhalterung, Wandhalterung Monitortyp 7“ Touch Screen LCD Auflösung 800 x 600 Übertragungskanäle Frequenz Video 2,4 Ghz Modulation Video FHSS+GFSK Datenrate Video 2 Mbps Sendeleistung Video 13,5 dBm Sensibilität Video...
- Seite 53 Deutsch CASA30400 Bezeichnung Eycasa Family-Care Kamera Alarmierung VOX-Signal an Eycasa Basisstation Anschließbare Geräte Eycasa Basisistation Betriebsmodus Permanente Spannungsversorgung oder Batteriebetrieben Bildaufnehmer 1/4" CMOS Auflösung 640 x 480 pixels (VGA) Objektiv 3.27 mm Horizontaler Blickwinkel 54° Anzahl IR LEDs 7 IR LEDs Reichweite Nachtsichtfunktion Ca.
- Seite 54 Deutsch CASA30500 Bezeichnung Eycasa Außenkamera Frequenz 2,4 GHz Modulation GFSK Sendeleistung 16 dBm Sensibilität -82 dBm Auflösung 640 x 480 Pixel (VGA) Objektiv 3,6 mm Horizontaler Blickwinkel 60° Anzahl IR LEDs 27 IR LEDs Reichweite Nachtsichtfunktion ca. 8 m IR Abstrahlwinkel 90°...
