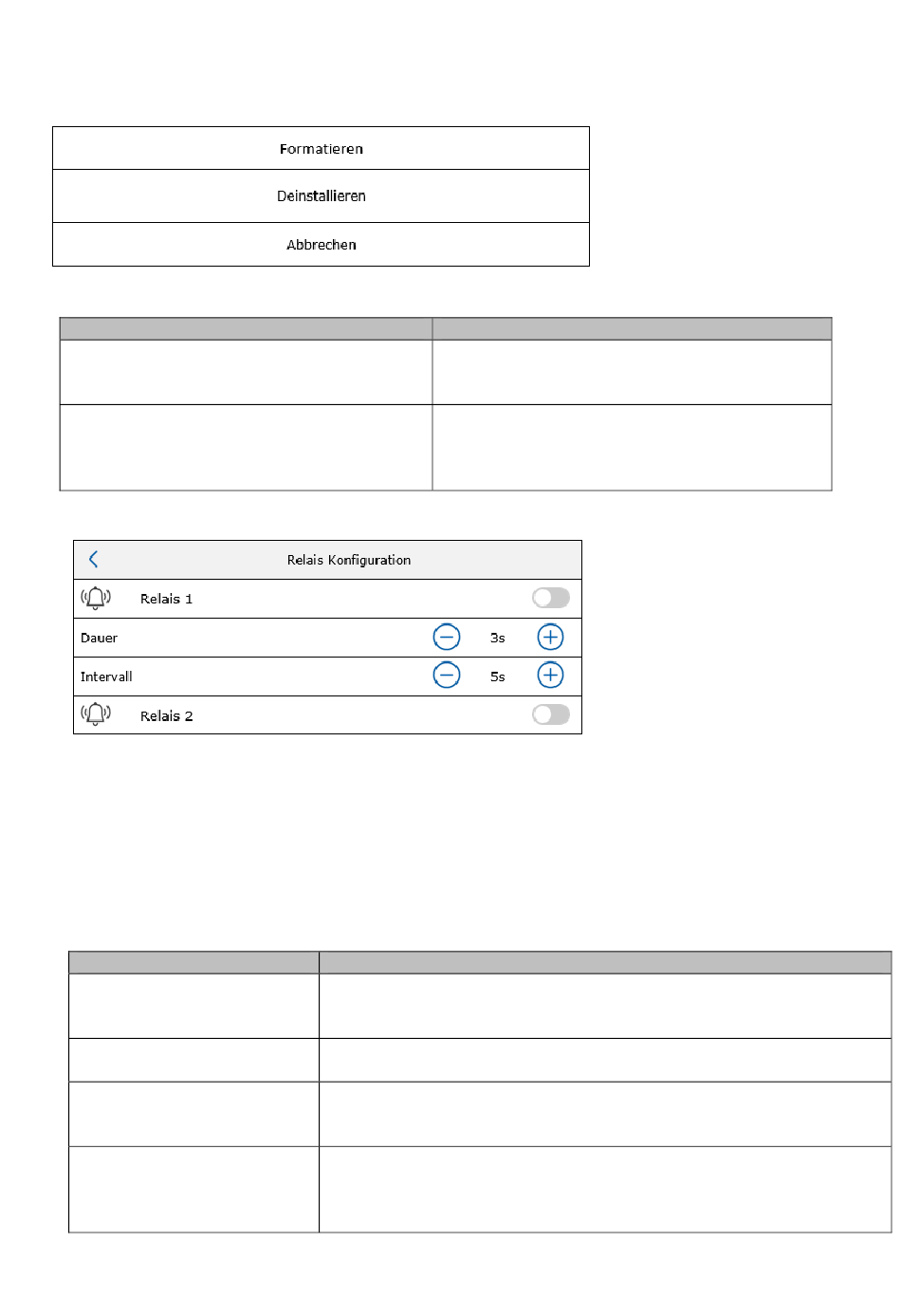

5.2.5.5 microSD-Karte

Schaltfläche / Anzeige
Formatieren
Deinstallieren

5.2.5.6 Relais Konfiguration

Unter „Relais-Konfiguration" werden die zwei Relais des Monitors selbst konfiguriert. Die
Konfiguration in diesem Menü hat keinerlei Einflüsse auf die Relais des Video-Türmoduls.
Die Relaisausgänge befinden sich an der Rückseite des Monitors und können über die
mitgelieferte Kabel-Peitsche angeschlossen werden. Die Belegung befindet sich aufgedruckt
auf der Rückseite des Monitors.
Das Relais 1 wird zwischen COM1 und NO1 geschalten, das Relais 2 wird an COM2 und
NO2 abgegriffen.
Schaltfläche / Anzeige
Relais 1
Dauer
Intervall
Relais 2
Beschreibung
Achtung !
formatiert und alle darauf befindlichen Daten
gelöscht.
Deaktiviert die microSD Karte, es findet
danach keine Aufzeichnung mehr statt. Sie
können
entnehmen.
Beschreibung
Aktiviert / Deaktiviert die Funktion einer zusätzlichen (oder einer
bereits bestehenden) Hausglocke. Das Relais 1 am Monitor wird
paralell zu einem Anruf getriggert.
Legt die Dauer fest wie lange das Relais für die zusätzliche
Türglocke bei einem Klingelruf getriggert wird.
Legt das Intervall fest in welchem das Relais für die eingestellte
„Dauer" die zusätzliche Türglocke bei einem Klingelruf ausgelöst
wird.
Aktiviert / Deaktiviert den zusätzlichen Schaltausgang am Monitor
(z.B.: für einen Türöffner an der Wohnungstür in der jeweiligen
Etage). Bei aktivierter Funktion erscheint ein weiteres „Schlüssel-
Symbol" mit der Beschriftung „3" am lokalen Monitor.
49
Die komplette microSD Karte wird
die microSD Karte problemlos
