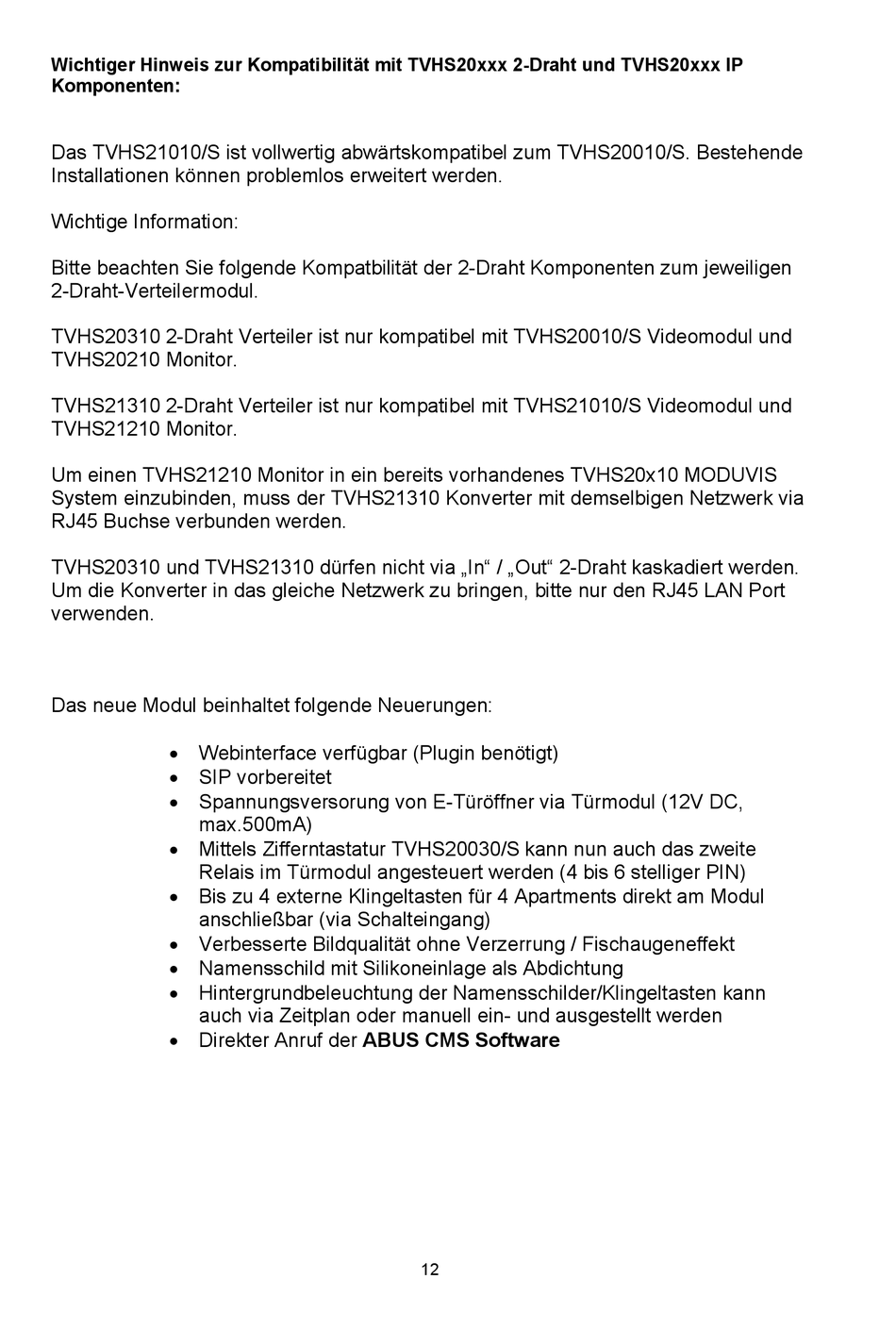

Abus MODUVIS Bedienungsanleitung Seite 12

Wichtiger Hinweis zur Kompatibilität mit TVHS20xxx 2-Draht und TVHS20xxx IP
Komponenten:
Das TVHS21010/S ist vollwertig abwärtskompatibel zum TVHS20010/S. Bestehende
Installationen können problemlos erweitert werden.
Wichtige Information:
Bitte beachten Sie folgende Kompatbilität der 2-Draht Komponenten zum jeweiligen
2-Draht-Verteilermodul.
TVHS20310 2-Draht Verteiler ist nur kompatibel mit TVHS20010/S Videomodul und
TVHS20210 Monitor.
TVHS21310 2-Draht Verteiler ist nur kompatibel mit TVHS21010/S Videomodul und
TVHS21210 Monitor.
Um einen TVHS21210 Monitor in ein bereits vorhandenes TVHS20x10 MODUVIS
System einzubinden, muss der TVHS21310 Konverter mit demselbigen Netzwerk via
RJ45 Buchse verbunden werden.
TVHS20310 und TVHS21310 dürfen nicht via „In" / „Out" 2-Draht kaskadiert werden.
Um die Konverter in das gleiche Netzwerk zu bringen, bitte nur den RJ45 LAN Port
verwenden.
Das neue Modul beinhaltet folgende Neuerungen:
 Webinterface verfügbar (Plugin benötigt)
 SIP vorbereitet
 Spannungsversorung von E-Türöffner via Türmodul (12V DC,
max.500mA)
 Mittels Zifferntastatur TVHS20030/S kann nun auch das zweite
Relais im Türmodul angesteuert werden (4 bis 6 stelliger PIN)
 Bis zu 4 externe Klingeltasten für 4 Apartments direkt am Modul
anschließbar (via Schalteingang)
 Verbesserte Bildqualität ohne Verzerrung / Fischaugeneffekt
 Namensschild mit Silikoneinlage als Abdichtung
 Hintergrundbeleuchtung der Namensschilder/Klingeltasten kann
auch via Zeitplan oder manuell ein- und ausgestellt werden
 Direkter Anruf der ABUS CMS Software
12
