Sensoren der beiden Sensorsets nicht vertauschen, da dies die Messperformance beeinflussen kann.
Endress+Hauser

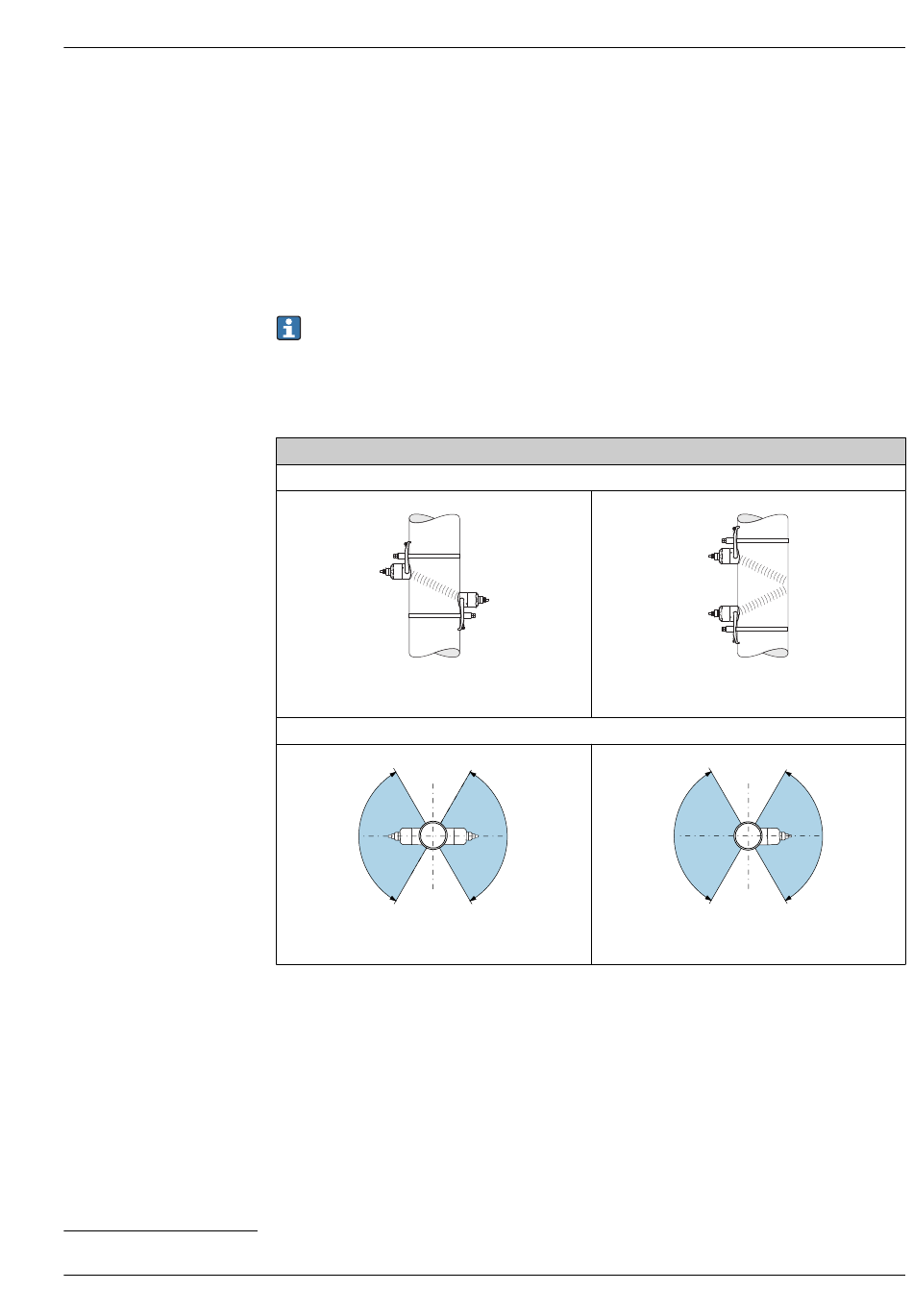

Die Sensoren können unterschiedlich angeordnet werden:
• Montage für eine Messung mit 1 Sensorset (1 Messpfad):
• Die Sensoren befinden sich auf gegenüberliegenden Seiten der Messrohrleitung (180° versetzt):
Messung mit 1 oder 3 Traversen
• Die Sensoren befinden sich auf der gleichen Seite der Messrohrleitung: Messung mit 2 oder 4
Traversen
• Montage für eine Messung mit 2 Sensorsets
• Jeweils 1 Sensor des jeweiligen Sensorsets befindet sich auf der gegenüberliegenden Seite der
Messrohrleitung (180° versetzt): Messung mit 1 oder 3 Traversen
• Die Sensoren befinden sich auf der gleichen Seite der Messrohrleitung: Messung mit 2 oder 4
Traversen
Die Sensorsets sind um 90° versetzt an der Messrohrleitung angeordnet.
Verwendung 5 MHz Sensoren
Hier werden die Schienen der beiden Sensorsets für alle Messungen mit 1, 2, 3 oder 4 Traver-
sen immer in 180° zueinander angeordnet. Eine Zuordnung der Sensorfunktionen in den beiden
Schienen erfolgt über die Elektronik des Messumformers in Abhängigkeit der gewählten Tra-
versenanzahl. Ein Tauschen der Kabel im Messumformer zwischen den Kanälen ist nicht erfor-
derlich.
 2
1 Traverse
120°
 4
1 Traverse
1)
(2 Messpfade):
Einpfad-Messung (1 Sensorset)
Vertikale Montage
A0042013
 3
Horizontale Montage
120°
120°
A0044304
 5
A0042014
2 Traversen
120°
A0044305
2 Traversen
