Endress+Hauser Proline Prosonic Flow W 400 Technische Information Seite 21

Proline Prosonic Flow W 400
Endress+Hauser
Anschlussbeispiele
Stromausgang 4 ... 20 mA HART
1

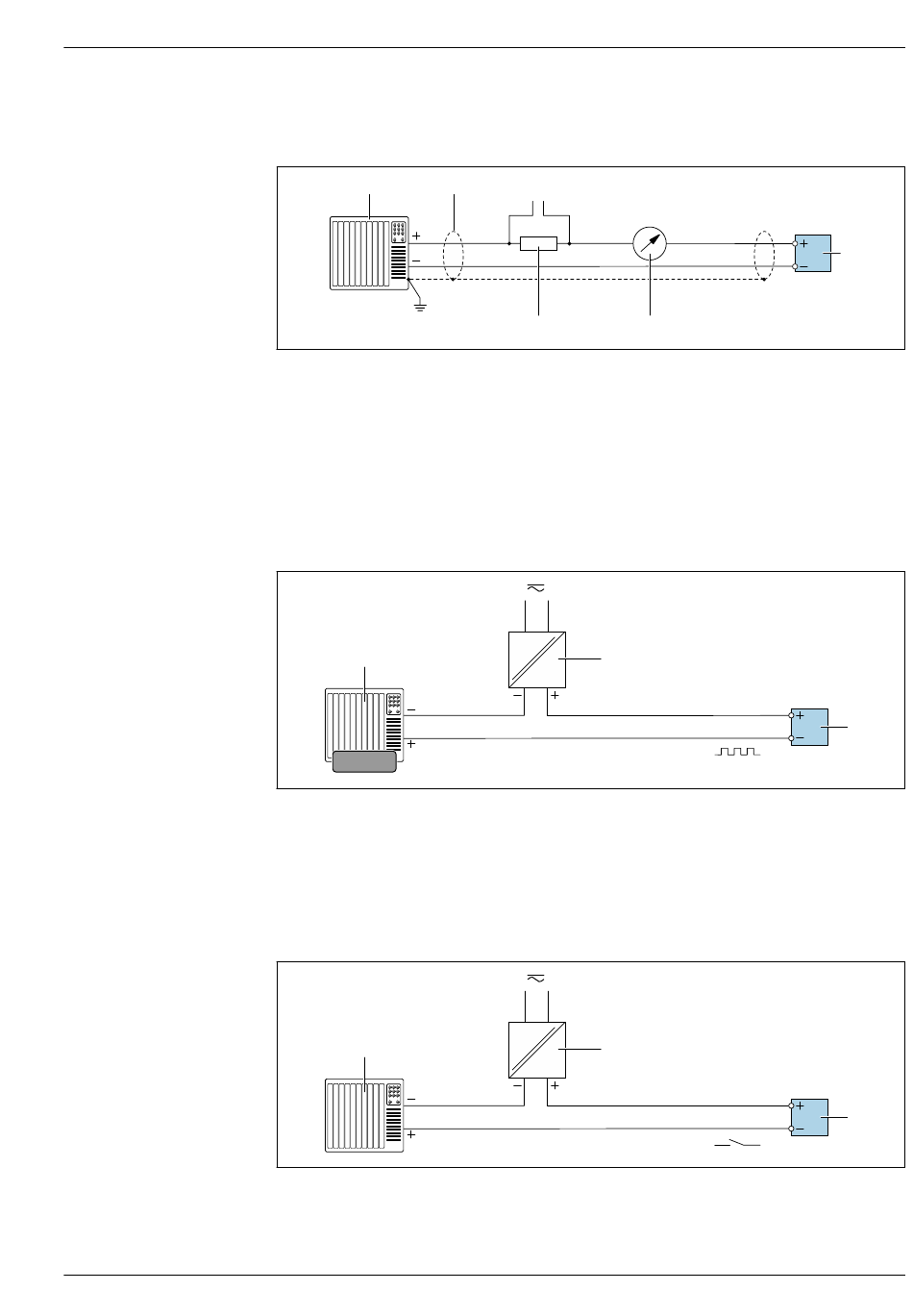

 13 Anschlussbeispiel für Stromausgang 4 ... 20 mA HART (aktiv)
1 Automatisierungssystem mit Stromeingang (z. B. SPS)
2 Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde-
rungen; Kabelspezifikation beachten
3 Anschluss für HART-Bediengeräte →  55
4 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten →  14
5 Analoges Anzeigeinstrument: Maximale Bürde beachten →  14
6 Messumformer
Impuls-/Frequenzausgang
1
12345
 14 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
1 Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down
Widerstand)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  14
Schaltausgang
1
 15 Anschlussbeispiel für Schaltausgang (passiv)
1 Automatisierungssystem mit Schalteingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Widerstand)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  14
2 3
4
2
2
4...20 mA
5
6
A0029055
3
A0028761
3
A0028760
21
