Proline Prosonic Flow W 400
Endress+Hauser
Material
Für den Einbau wird folgendes Material benötigt:
• Zwei Spannbänder inkl. Gewindebolzen und gegebenenfalls Zentrierplatten (bereits vormontiert
→  31, →  32)
• Zwei Messschnüre mit je einem Kabelschuh und Fixierteil zur Positionierung der Spannbänder
• Zwei Sensorhalterungen
• Koppelmedium (Koppelpad oder Koppelgel) für die akustische Verbindung zwischen Messaufneh-
mer und Messrohr
• Zwei Messaufnehmer inkl. Sensorkabel
Einbau bis DN 400 (16") problemlos, ab DN 400 (16") den Abstand und den Winkel (180°, ±5°)
diagonal mit Schnurlänge prüfen.

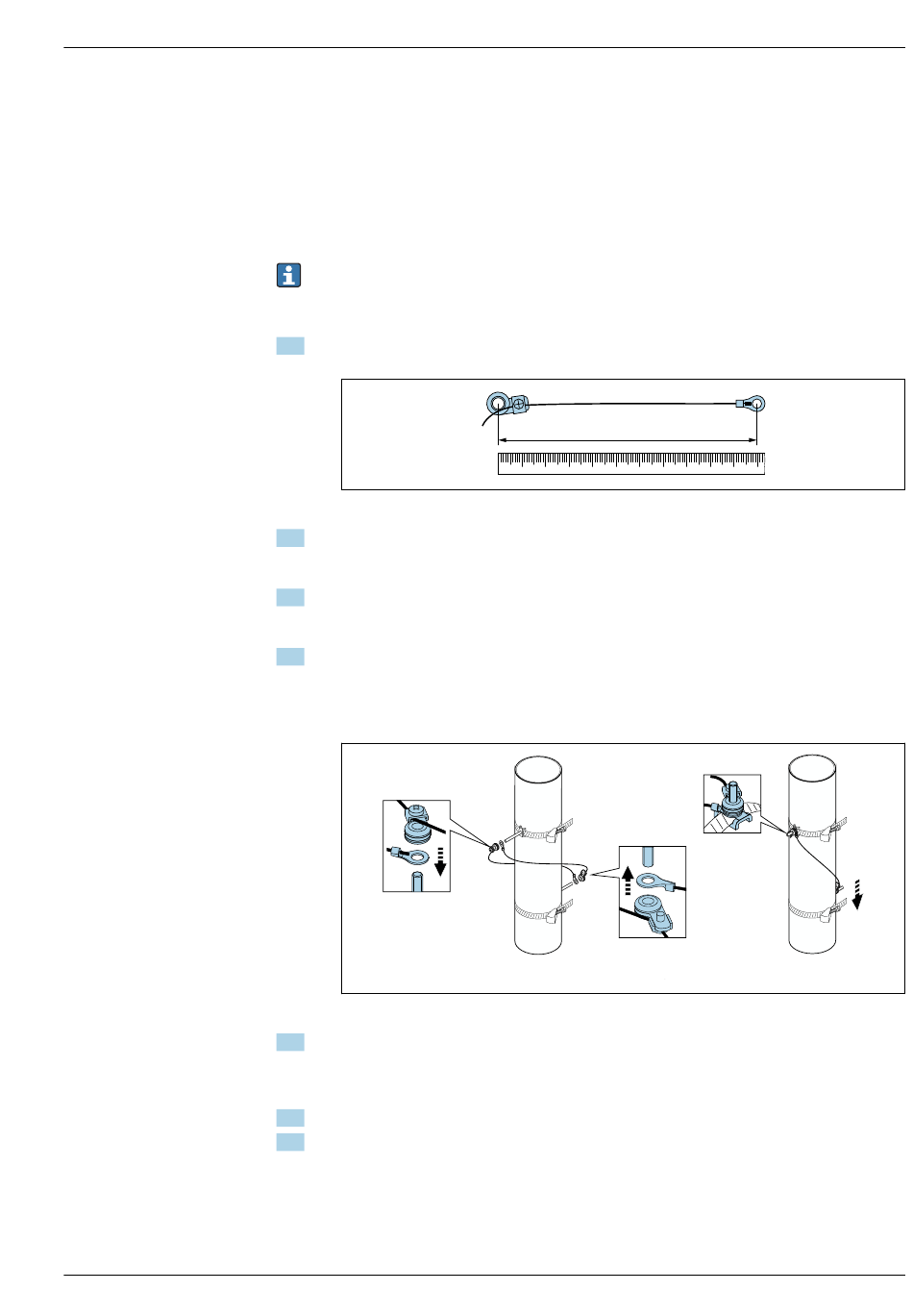

Vorgehensweise bei Verwendung von Messschnüren:
1.
Beide Messschnüre vorbereiten: Kabelschuhe und Fixierteil auf den Abstand der Schnurlänge
(SL) ausrichten. Fixierteil auf die Messschnur schrauben.
 31
Fixierteil und Kabelschuhe mit einem Abstand entsprechend der Schnurlänge (SL)
2.
Mit Messschnur 1: Fixierteil über den Gewindebolzen des bereits fest montierten Spannbands
1 schieben. Messschnur 1 rechts um das Messrohr führen. Kabelschuh über den Gewindebol-
zen des noch verschiebbaren Spannbands 2 schieben.
3.
Mit Messschnur 2: Kabelschuh über den Gewindebolzen des bereits fest montierten Spann-
bands 1 schieben. Messschnur 2 links um das Messrohr führen. Fixierteil über den Gewinde-
bolzen des noch verschiebbaren Spannbands 2 schieben.
4.
Das noch verschiebbare Spannband 2 inkl. Gewindebolzen so weit verschieben, bis beide Mess-
schnüre gleichmäßig gespannt sind, dann das Spannband 2 unverrückbar festziehen. Anschlie-
ßend Sensorabstand von der Mitte der Spannbänder prüfen. Wenn zu klein, Spannband 2
wieder lösen und besser positionieren. Beide Spannbänder sollten möglichst senkrecht zur
Messrohrachse und parallel zueinander liegen.
 32
Positionierung der Spannbänder (Arbeitsschritte 2...4)
5.
Verschraubung der Fixierteile an den Messschnüren lösen und Messschnüre von den Gewinde-
bolzen entfernen.
Vorgehensweise mit Rollmaßband:
1.
Mit einem Rollmaßband den Rohrdurchmesser d ermitteln
2.
Den gegenüberliegenden Gewindebolzen d/2 vom vorderen Gewindebolzen montieren. Der
Abstand muss beidseitig d/2 = d' / 2 betragen.
SL
1
2
3
4
5
6
7
8
9
10
11
A0043379
A0043380
37
