Endress+Hauser Proline Prosonic Flow W 400 Technische Information Seite 20

Versorgungsspannung
Leistungsaufnahme
Stromaufnahme
Gerätesicherung
Versorgungsausfall
Überstromschutzeinrichtung
Elektrischer Anschluss
20
Messumformer
Bestellmerkmal "Energieversorgung"
Option L
Bestellmerkmal "Ausgang"
Option H: 4-20mA HART, Impuls-/Frequenzausgang,
Schaltausgang
Option I: 4-20mA HART, 2 x Impuls-/Frequenz-/
Schaltausgang, Statuseingang
Option M: Modbus RS485
Option O: Modbus RS485, 4-20mA, 2 x Impuls-/
Frequenz-/Schaltausgang
Messumformer
Bestellmerkmal "Energieversorgung"
Option L: AC 100 ... 240 V
Option L: AC/DC 24 V
Feinsicherung (träge):
• DC 24 V: T1A
• AC 100 ... 240 V: T1A
• Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen.
• Konfiguration bleibt je nach Geräteausführung im Gerätespeicher oder im steckbaren Datenspei-
cher (HistoROM DAT) erhalten.
• Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert.
Das Gerät muss mit einem dedizierten Leitungsschutzschalter (LSS) betrieben werden, da es über
keinen eigenen Ein/Aus-Schalter verfügt.
• Der Leitungsschutzschalter muss einfach erreichbar und gekennzeichnet sein.
• Zulässiger Nennstrom des Leitungsschutzschalter: 2 A bis maximal 10 A.
Anschluss Messumformer

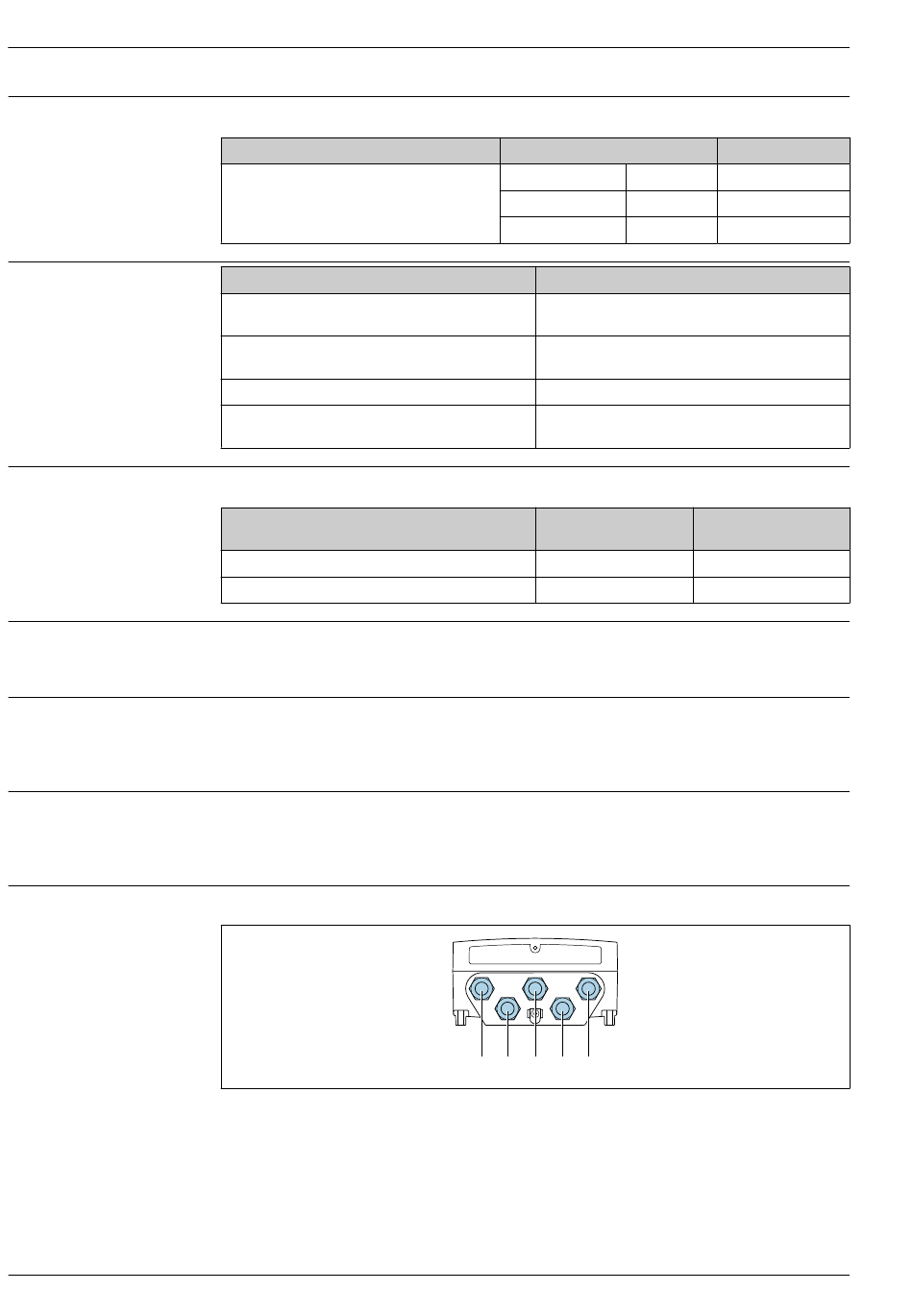

 12 Wandaufbaugehäuse Getrenntausführung: Anschluss Versorgungsspannung und Signalübertragung
1 Kabeleinführung für Versorgungsspannung
2 Kabeleinführung für Sensorkabel
3 Kabeleinführung für Sensorkabel
4 Kabeleinführung für Signalübertragung
5 Kabeleinführung für Signalübertragung
Proline Prosonic Flow W 400
Klemmenspannung
DC 24 V ±25%
AC 24 V ±25%
AC 100 ... 240 V –15...+10%
Maximale Leistungsaufnahme
Maximale
Stromaufnahme
145 mA
350 mA
1 2 3 4 5
Frequenzbereich
–
50/60 Hz, ±4 Hz
50/60 Hz, ±4 Hz
30 VA/8 W
30 VA/8 W
30 VA/8 W
30 VA/8 W
Maximaler
Einschaltstrom
25 A (< 5 ms)
27 A (< 5 ms)
A0044948
Endress+Hauser
