Proline Prosonic Flow W 400
Endress+Hauser

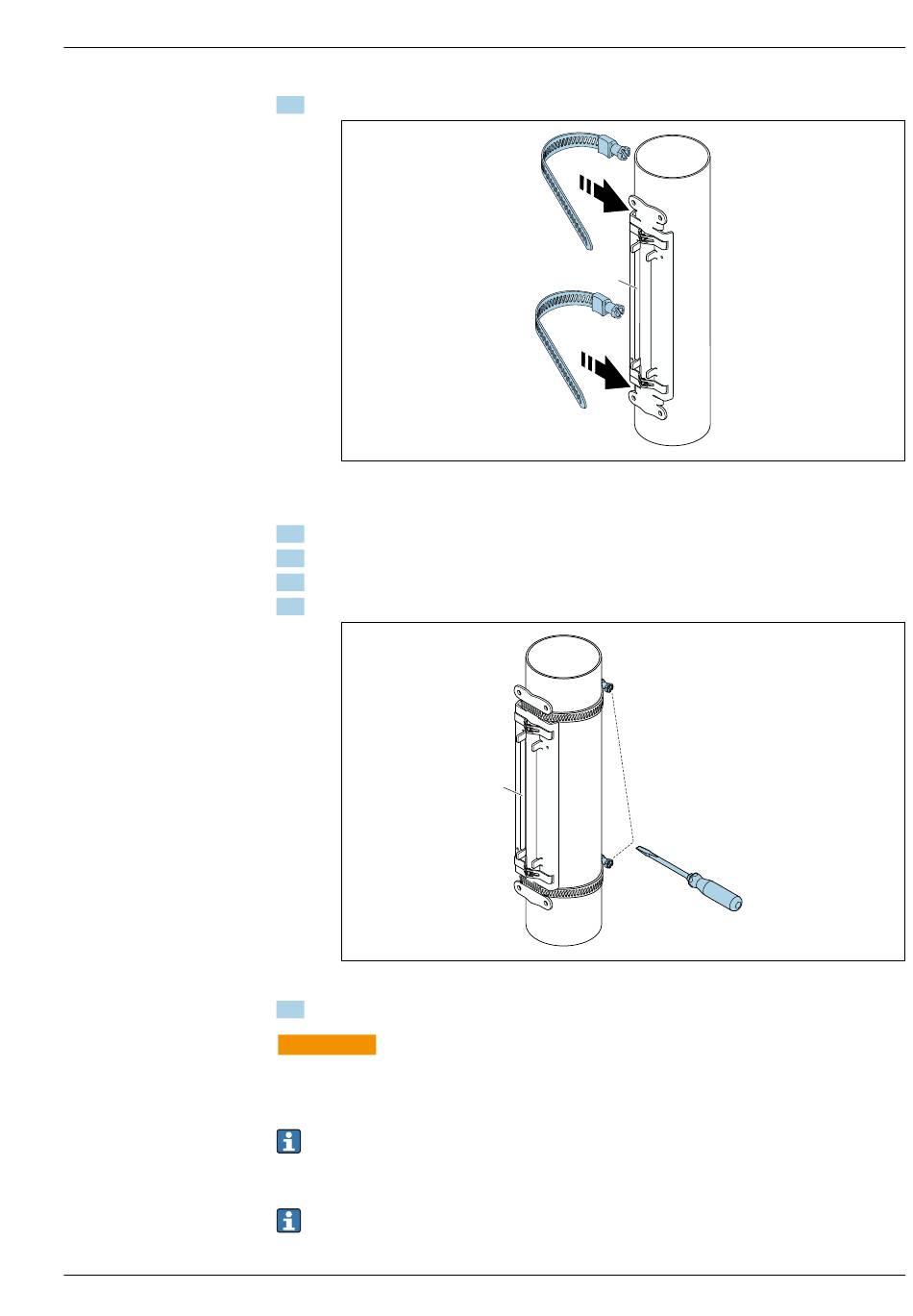

3. Spannbänder verdrehungsfrei um Sensorhalterung und Messrohr legen.

 22 Sensorhalterung positionieren und Spannbänder anbringen.
1 Sensorhalterung
4. Spannbänder durch Spannbandverschlüsse führen.
5. Spannbänder von Hand möglichst fest spannen.
6. Sensorhalterung in gewünschte Position ausrichten.
7. Zugschraube einklappen und Spannbänder unverrückbar festziehen.

 23 Zugschrauben der Spannbänder festziehen.
8. Gegebenenfalls Spannbänder kürzen und Schnittstellen entgraten.
WARNUNG
L
Verletzung durch scharfe Kanten!
‣
Schnittstellen nach dem Kürzen der Spannbänder entgraten.
‣
Geeignete Schutzhandschuhe und Schutzbrille tragen.
Um einen guten akustischen Kontakt zu gewährleisten, muss die sichtbare Messrohroberfläche
sauber und frei von losem Lack und Rost sein.
Sensorhalterung mit Spannbändern (mittlere Nennweiten)
Nutzbar für
• Messgeräte mit Messbereich DN 50...4000 (2...160")
• Montage auf Rohrleitungen DN ≤ 600 (24")
1
A0043371
A0043372
