Endress+Hauser Proline Prosonic Flow W 400 Technische Information Seite 36

36

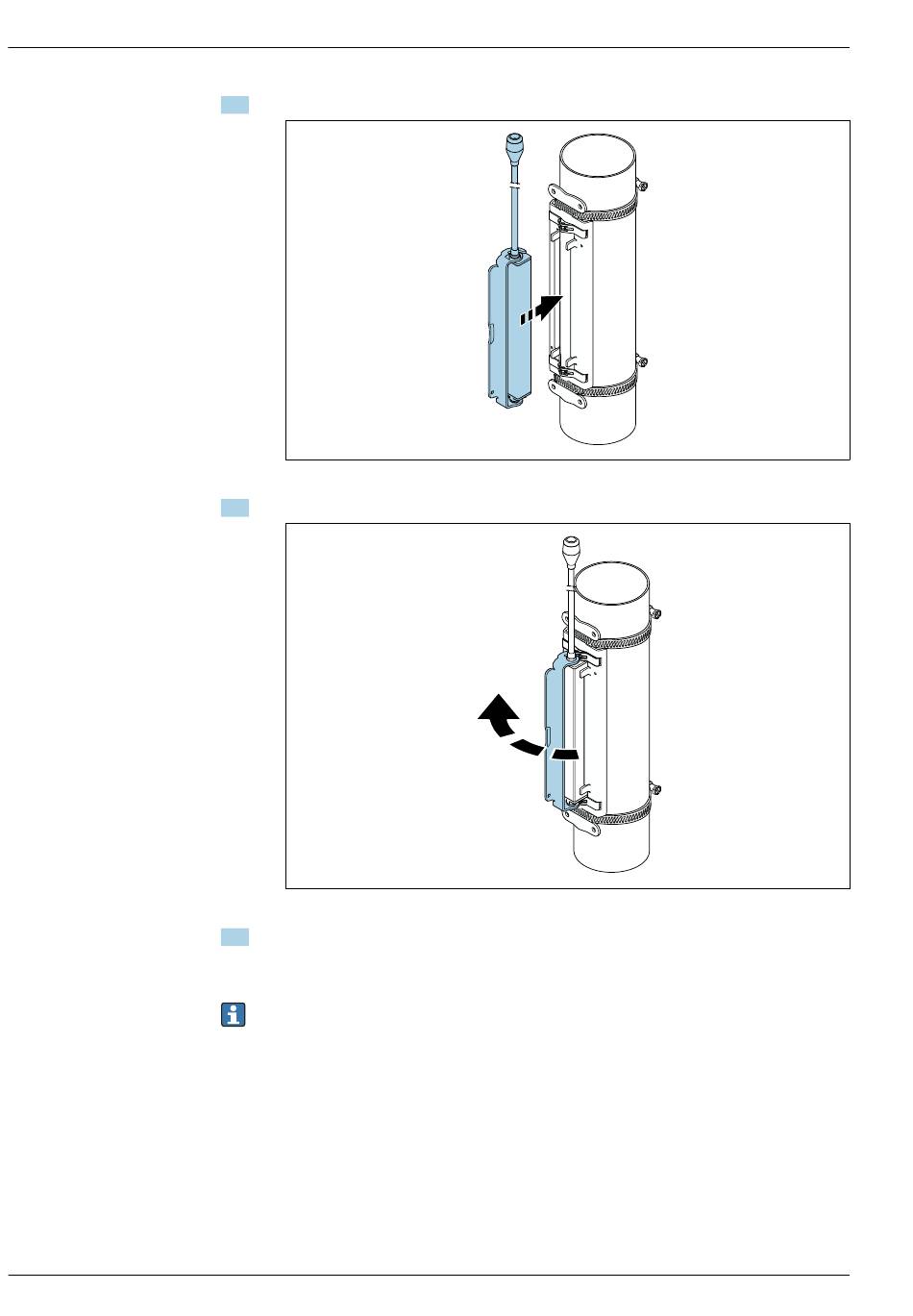

3. Messaufnehmergehäuse auf der Sensorhalterung positionieren.

 29 Messaufnehmergehäuse positionieren.
4. Messaufnehmergehäuse durch Einrasten des Bügels auf der Sensorhalterung befestigen.

 30 Messaufnehmergehäuse befestigen.
5. Sensorkabel mit Adapterkabel verbinden.
 Die Montage ist damit abgeschlossen. Die Messaufnehmer können über die Verbindungs-
kabel mit dem Messumformer verbunden werden.
• Um einen guten akustischen Kontakt zu gewährleisten, muss die sichtbare Messrohroberflä-
che sauber und frei von losem Lack und Rost sein.
• Halterung und Messaufnehmergehäuse können bei Bedarf mit einer Schraube/Mutter oder
einer Plombe (nicht im Lieferumfang enthalten) gesichert werden.
• Der Bügel kann nur durch mit einem Hilfswerkzeug (z. B. Schraubendreher) gelöst werden.
Einbau Messaufnehmer – mittlere/große Nennweiten DN 50...4000 (2...160")
Einbau für eine Messung über 1 Traverse
Voraussetzungen
• Einbauabstand und Schnurlänge sind bekannt
• Spannbänder sind vormontiert
Proline Prosonic Flow W 400
A0043377
A0043378
