Ermittlung der Sensor-Montagepositionen
Sensorhalterung mit U-Schrauben
Nutzbar für
• Messgeräte mit Messbereich DN 15...65 (½...2½")
• Montage auf Rohrleitungen DN 15...32 (½...1¼")
Vorgehensweise:
1. Messaufnehmer von Sensorhalterung trennen.
2. Sensorhalterung auf Messrohr positionieren.
3. U-Schrauben durch Sensorhalterung stecken und die Gewinde leicht einfetten.
4. Muttern auf U-Schrauben drehen.
5. Sensorhalterung genau positionieren und die Muttern gleichmäßig festziehen.

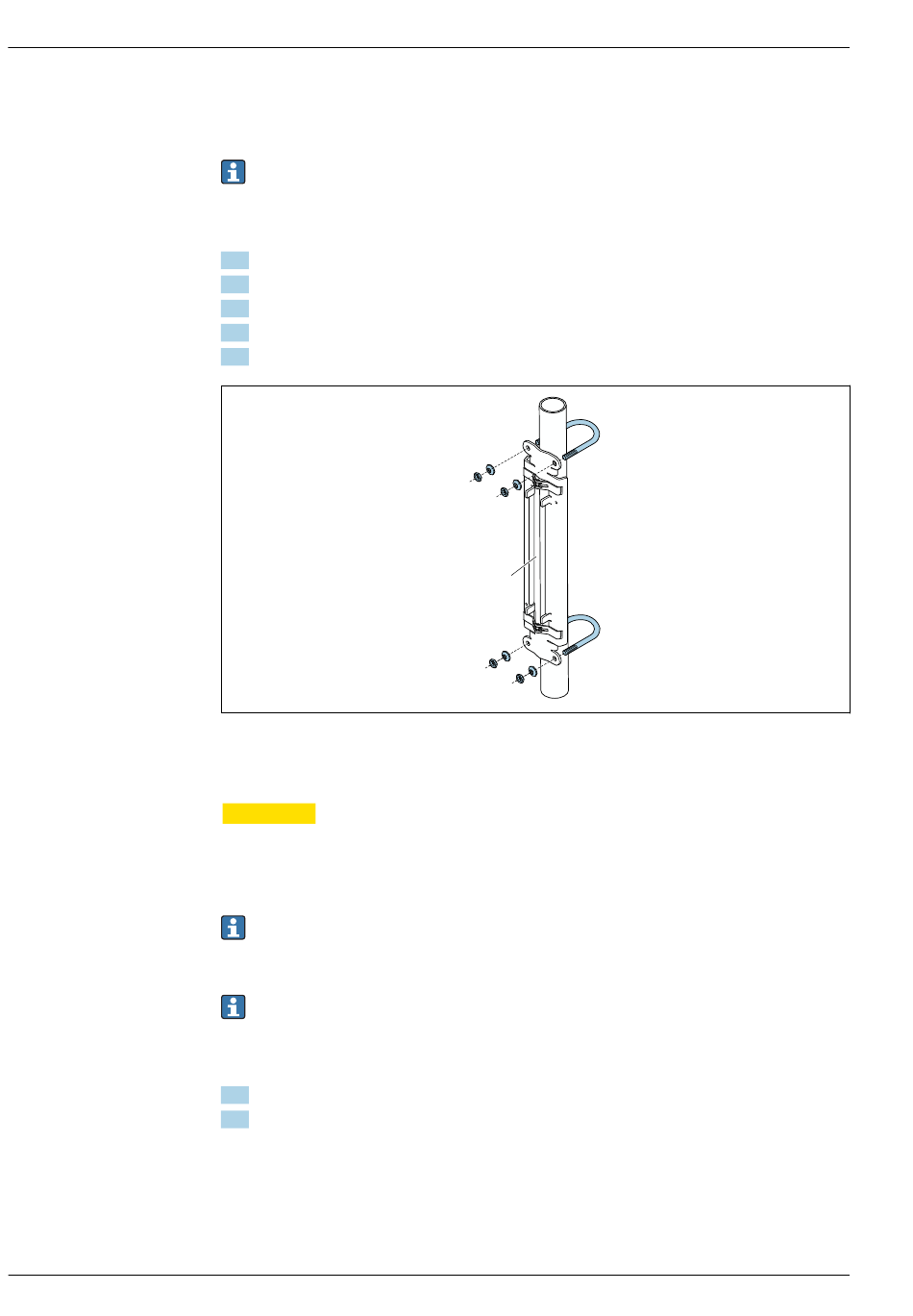

 21 Halterung mit U-Schrauben
1 Sensorhalterung
VORSICHT
L
Beschädigung der Kunststoff-, Kupfer- oder Glasrohre durch zu starkes festziehen der Muttern
der U-Schrauben!
‣
Bei Kunststoff-, Kupfer- oder Glasrohren wird die Verwendung einer metallischen Halbschale
(auf der Gegenseite des Messaufnehmers) empfohlen.
Um einen guten akustischen Kontakt zu gewährleisten, muss die sichtbare Messrohroberfläche
sauber und frei von losem Lack und Rost sein.
Sensorhalterung mit Spannbändern (kleine Nennweiten)
Nutzbar für
• Messgeräte mit Messbereich DN 15...65 (½...2½")
• Montage auf Rohrleitungen DN > 32 (1¼")
Vorgehensweise:
1. Messaufnehmer von Sensorhalterung trennen.
2. Sensorhalterung auf Messrohr positionieren.
