3. Abstand B prüfen.


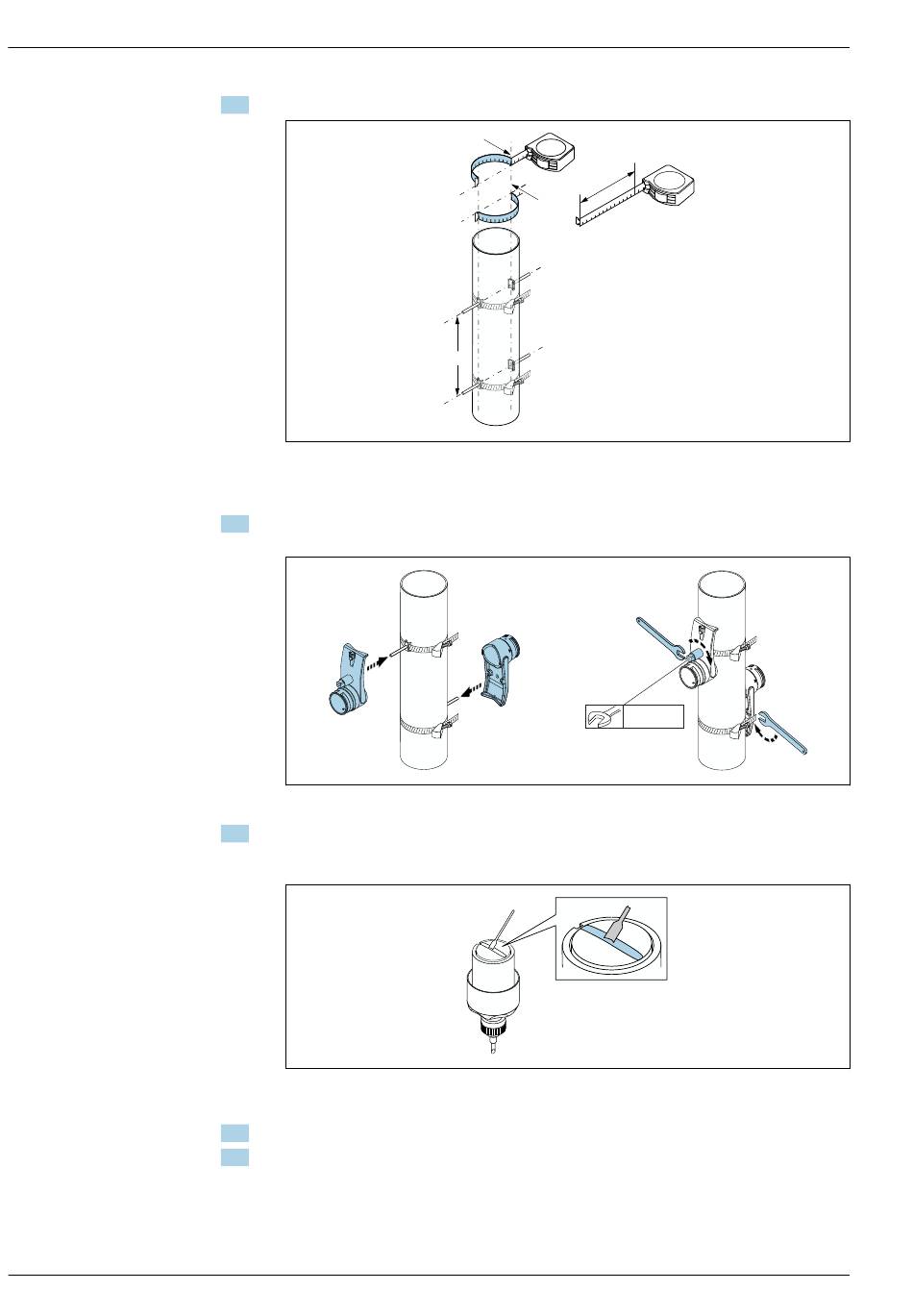

 33 Positionierung der Spannbänder und Gewindebolzen mit Rollmaßband (Arbeitsschritte 2...4)
Befestigung der Sensoren:
1. Sensorhalterungen über den entsprechenden Gewindebolzen schieben und mit der Haltemut-
ter festziehen.

 34 Sensorhalterungen montieren.
2. Koppelpad unter den Messaufnehmer kleben →  66. Alternativ die Kontatktflächen des
Messaufnehmers gleichmäßig mit Koppelgel (ca. 1 mm (0,04 in)) bestreichen. Dabei von der
Nut durch die Mitte bis zum gegenüberliegenden Rand gehen.

 35 Kontaktflächen des Messaufnehmers gleichmäßig mit Koppelgel bestreichen (wenn kein Kop-
pelpad).
3. Messaufnehmer in die Sensorhalterung einsetzen.
4. Messaufnehmerdeckel auf die Sensorhalterung drücken und drehen bis der Messaufnehmer-
deckel hörbar einrastet und die Pfeilmarkierungen (▴ / ▾ "close") aufeinander zeigen.
d / 2
' / 2
= d
d ' /
d / 2
2
B
