Proline Prosonic Flow W 400
Montageort
Einbaulage
Endress+Hauser
Montage

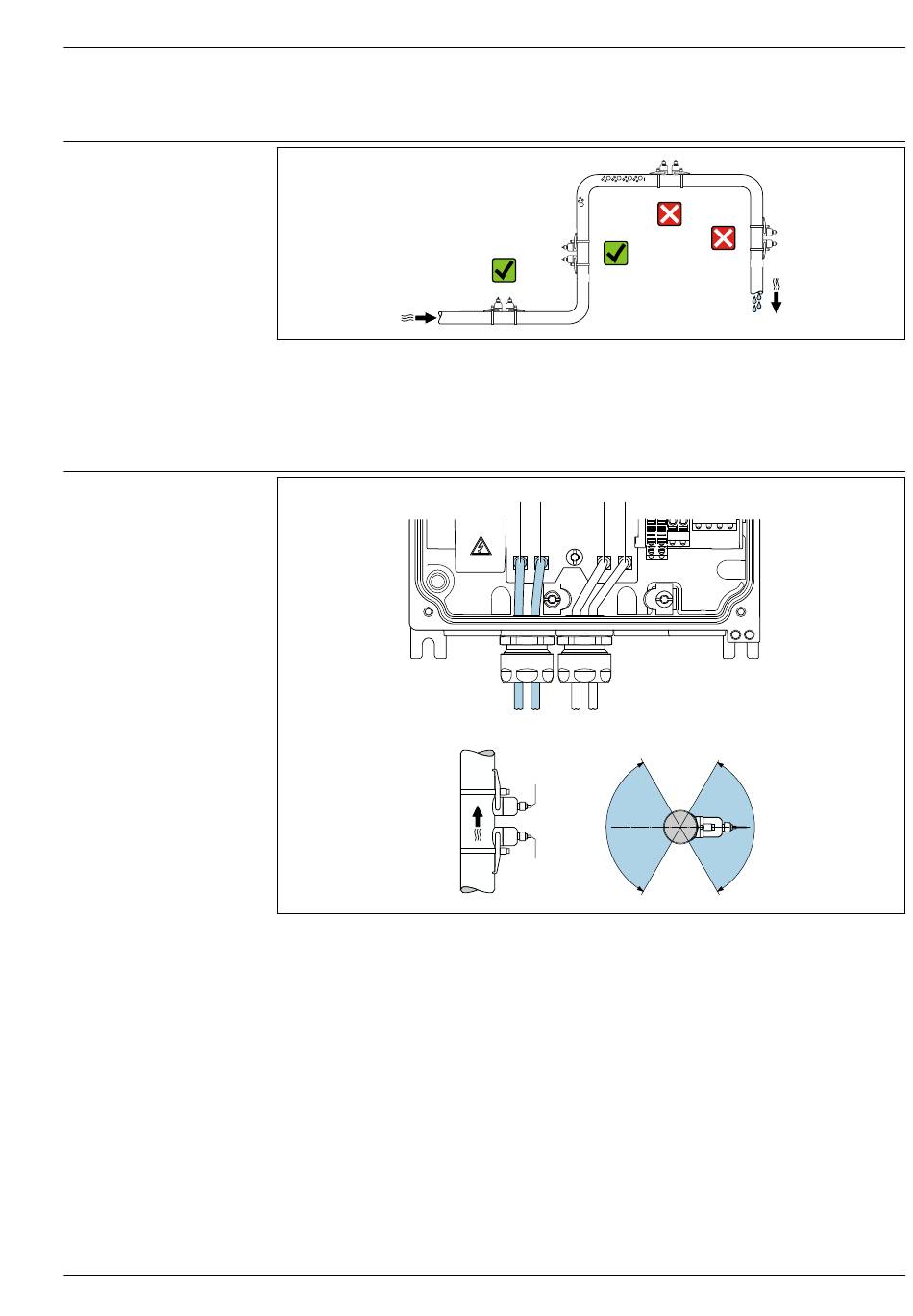

Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, folgende Ein-
bauorte in der Rohrleitung vermeiden:
• Einbau am höchsten Punkt der Leitung
• Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung
A
 20 Ansichten Einbaulage
1 Kanal 1 stromaufwärts (upstream)
2 Kanal 1 stromabwärts (downstream)
3 Kanal 2 stromaufwärts (upstream)
4 Kanal 2 stromabwärts (downstream)
A Empfohlene Einbaulage mit Fließrichtung nach oben
B Nicht empfohlener Einbaubereich bei horizontaler Einbaulage (60°)
C Empfohlener Einbaubereich max. 120°
Vertikal
Empfohlene Einbaulage mit Fließrichtung nach oben (Ansicht A). Bei dieser Einbaulage sinken mit-
gerissene Feststoffe nach unten und Gase steigen bei stehendem Messstoff aus dem Messaufneh-
merbereich nach oben. Außerdem kann die Rohrleitung vollständig entleert und vor Ablagerungen
geschützt werden.
1 2 3 4
B
2
C
1
B
A0042039
C
A0045280
