Gerätearchitektur
Verlässlichkeit
Endress+Hauser
Die Konfiguration der beiden Messpfade erfolgt nur einmal und wird für beide Messpfade übernom-
men.
A
C
D
C
 10

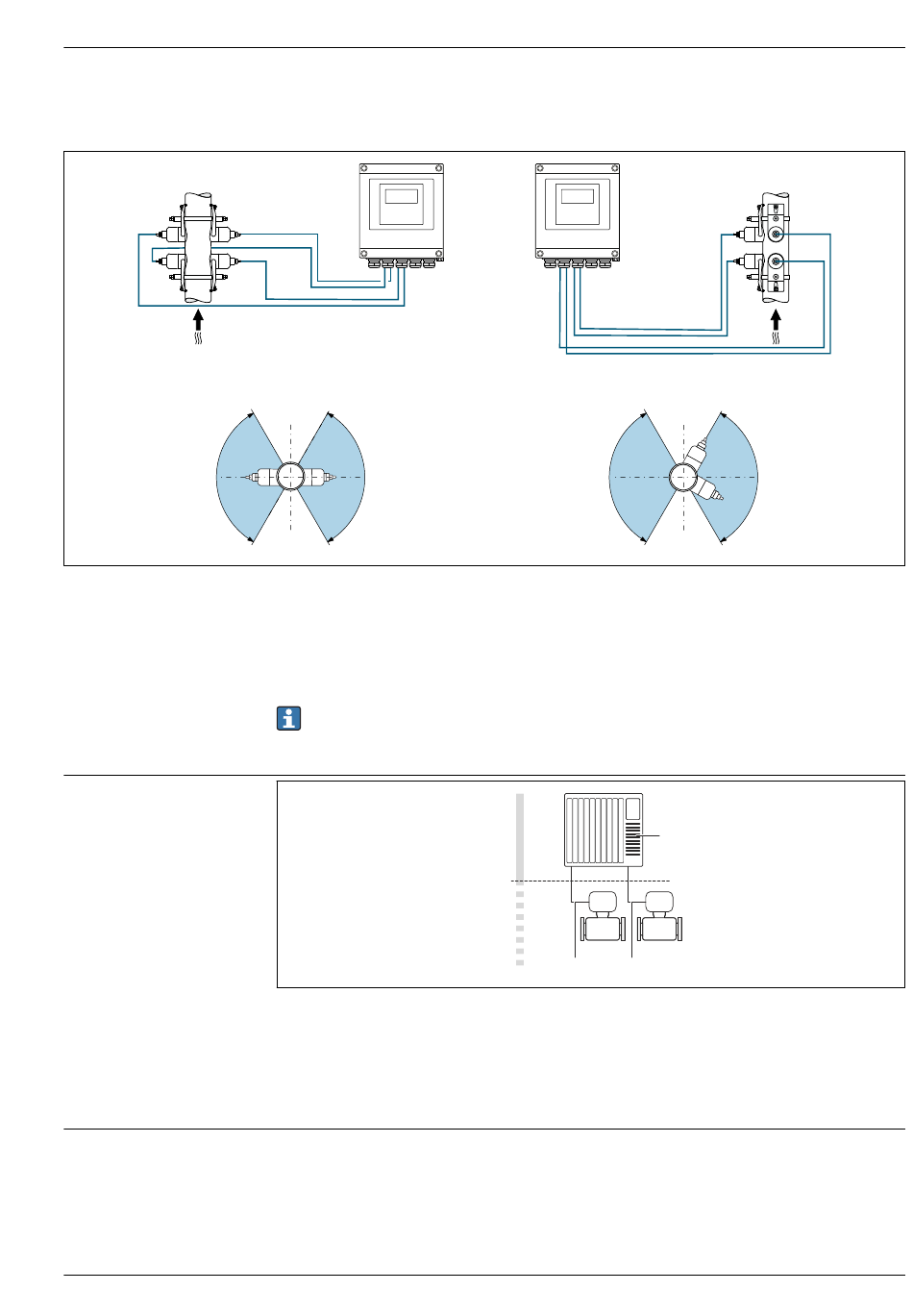

Zweipfad-Messung: Beispiele für die horizontale Anordnung der Sensorsets an einer Messstelle
A
Montage der Sensorsets für eine Messung über 1 Traverse
B
Montage der Sensorsets für eine Messung über 2 Traversen
C
Bei horizontaler Einbaulage: Nicht empfohlener Einbaubereich (60°)
D
Bei horizontaler Einbaulage: Empfohlener Einbaubereich max. 120°
Wenn kein FlowDC genutzt wird müssen die vorgegebenen Ein- und Auslaufstrecken nach
Störstellen in der Messrohrleitung (z. B. Bögen, Erweiterungen, Reduzierungen) exakt einge-
halten werden, um korrekte Durchflussmesswerte zu erhalten.
 11
Möglichkeiten für die Messgeräteinbindung in ein System
1
Automatisierungssystem (z.  B. SPS)
2
4...20 mA HART, Impuls-/Frequenz-/Schaltausgang
3
Modbus RS485
4
Nicht explosionsgefährdeter Bereich
5
Nicht explosionsgefährdeter Bereich und Zone 2/Div. 2
IT-Sicherheit
Eine Gewährleistung unsererseits ist nur gegeben, wenn das Produkt gemäß der Betriebsanleitung
installiert und eingesetzt wird. Das Produkt verfügt über Sicherheitsmechanismen, um es gegen ver-
sehentliche Veränderung der Einstellungen zu schützen.
IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Produkt und des-
sen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementieren.
D
1
4
5
2
3
B
C
D
C
A0044944
A0053820
11
