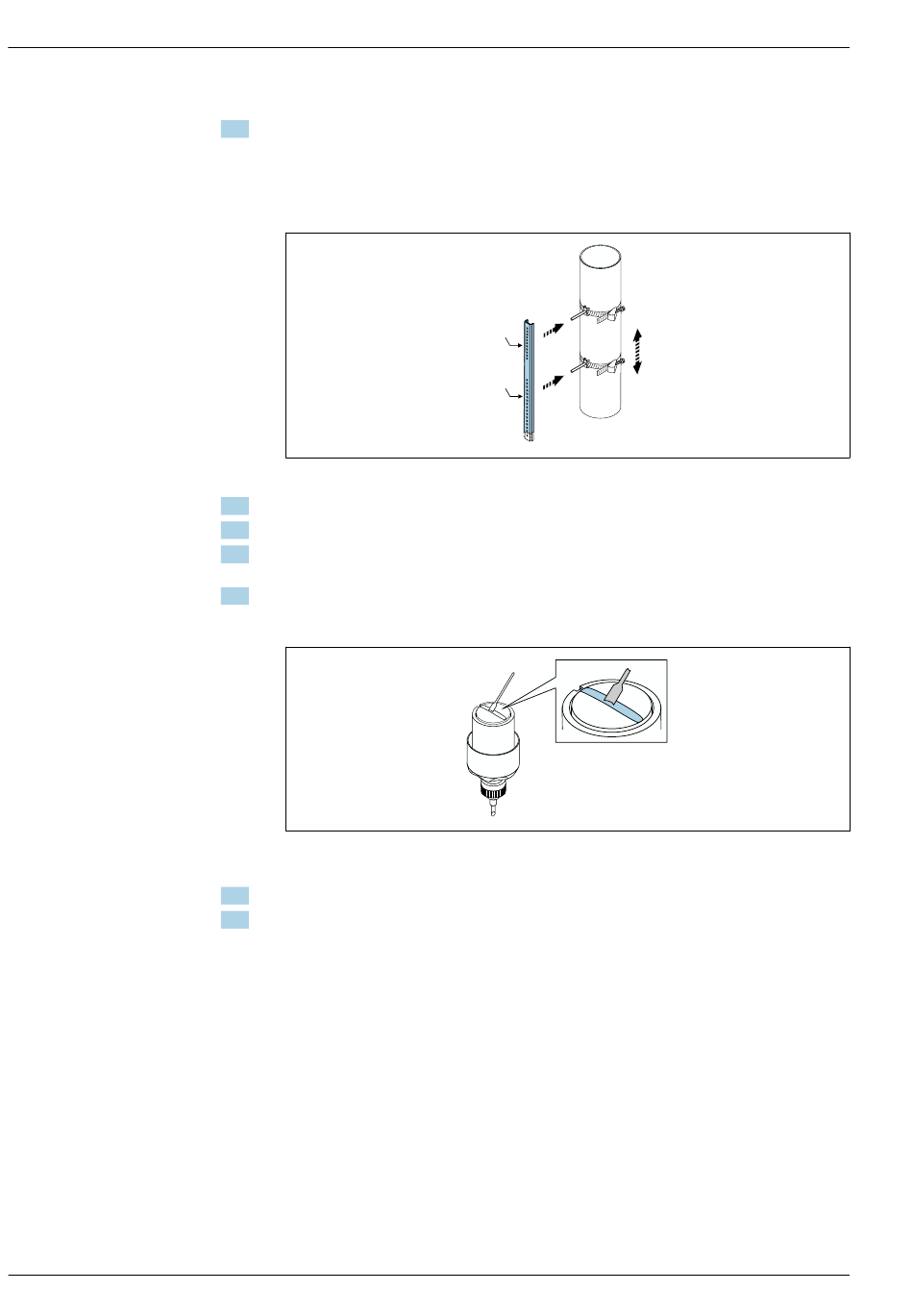

Vorgehensweise:
1. Spannbänder mit Hilfe der Montageschiene positionieren [Nur DN50...600 (2...24"), bei größe-
ren Nennweiten den Abstand der Mitte der Bandbolzen direkt messen]: Montageschiene mit
der Bohrung des Buchstabens (aus Parameter Ergebnis Sensorabstand / Messhilfe) über den
Gewindebolzen des festmontierten Spannbands 1 schieben. Verschiebbares Spannband 2 posi-
tionieren und Montageschiene mit der Bohrung des Zahlenwerts über den Gewindebolzen
schieben.

 37 Abstand entsprechend der Montageschiene bestimmen (z. B. G22).
2. Spannband 2 unverrückbar festziehen.
3. Montageschiene wieder von den Gewindebolzen entfernen.
4. Sensorhalterungen über den jeweiligen Gewindebolzen schieben und mit der Haltemutter fest-
schrauben.
5. Koppelpad unter dem Messaufnehmer kleben →  66. Alternativ die Kontaktflächen des
Messaufnehmers gleichmäßig mit Koppelgel (ca. 1 mm (0,04 in)) bestreichen. Dabei von der
Nut durch die Mitte bis zum gegenüberliegenden Rand gehen.

 38 Kontaktflächen des Messaufnehmers gleichmäßig mit Koppelgel bestreichen (wenn kein Kop-
pelpad).
6. Messaufnehmer in die Sensorhalterung einsetzen.
7. Messaufnehmerdeckel auf die Sensorhalterung drücken und drehen bis der Messaufnehmer-
deckel hörbar einrastet und die Pfeilmarkierungen (▴ / ▾ "close") aufeinander zeigen.
