Proline Prosonic Flow W 400

Montage Gehäuse Messum-

former

Endress+Hauser

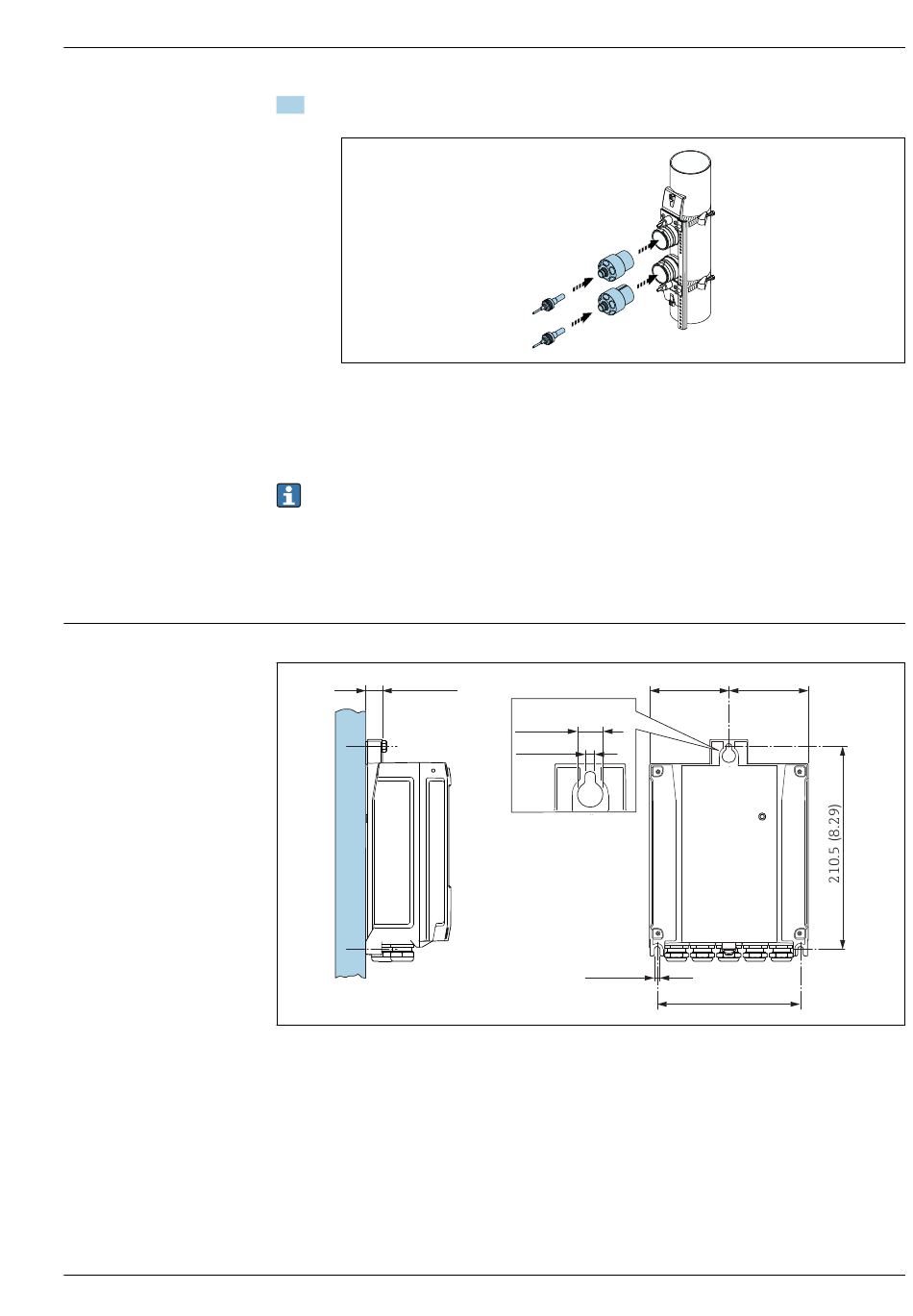

Sensorkabel bis zum Anschlag in den jeweiligen Messaufnehmer stecken und Haltemutter

festschrauben.



 39

Messaufnehmer montieren und Sensorkabel anschließen.

Die Montage ist damit abgeschlossen. Die Messaufnehmer können über die Sensorkabel

mit dem Messumformer verbunden und die Fehlermeldung im Sensorcheck geprüft wer-

den.

• Um einen guten akustischen Kontakt zu gewährleisten, muss die sichtbare Messrohroberflä-

che sauber und frei von losem Lack und Rost sein.

• Wenn der Sensor aus dem Messrohr entfernt wird, muss er gereinigt und neues Koppelgel

aufgetragen werden (wenn kein Koppelpad).

• Bei rauen Messrohroberflächen müssen die Zwischenräume innerhalb der rauen Oberfläche

mit ausreichend Koppelgel gefüllt werden, wenn die Verwendung des Koppelpads nicht aus-

reicht (Prüfung der Einbauqualität).

Wandmontage

17 (0.67)

 40

Maßeinheit mm (in)

14 (0.55)

5.8 (0.23)

149 (5.85)

A0043386

A0020523
