7 Bedienung

7 Bedienung
GEFAHR
Unbeabsichtigtes Anlaufen der Pumpe
Verletzungsgefahr durch Einziehen oder Quetschen!
▷ Sicherstellen, dass sich niemand im Gefahrenbereich der Pumpen befindet.
▷ Sicherstellen, dass alle Verrohrungen vorschriftsmäßig montiert sind und kein
Fördermedium austreten kann.
HINWEIS
In diesem Kapitel wird ein Schaltgerät für zwei Pumpen gezeigt und beschrieben.
Die Bedienung des Schaltgeräts für eine Pumpe erfolgt entsprechend; pumpenspe-
zifische Schritte sind nur einmal auszuführen.
Das Schaltgerät kann bedient werden über:

▪ Bedieneinheit

▪ Hand-Null-Automatik Wahlschalter
▪ Service Schnittstelle (Stecker im Gerät)
7.1 Bedieneinheit
1
2
3
ES C

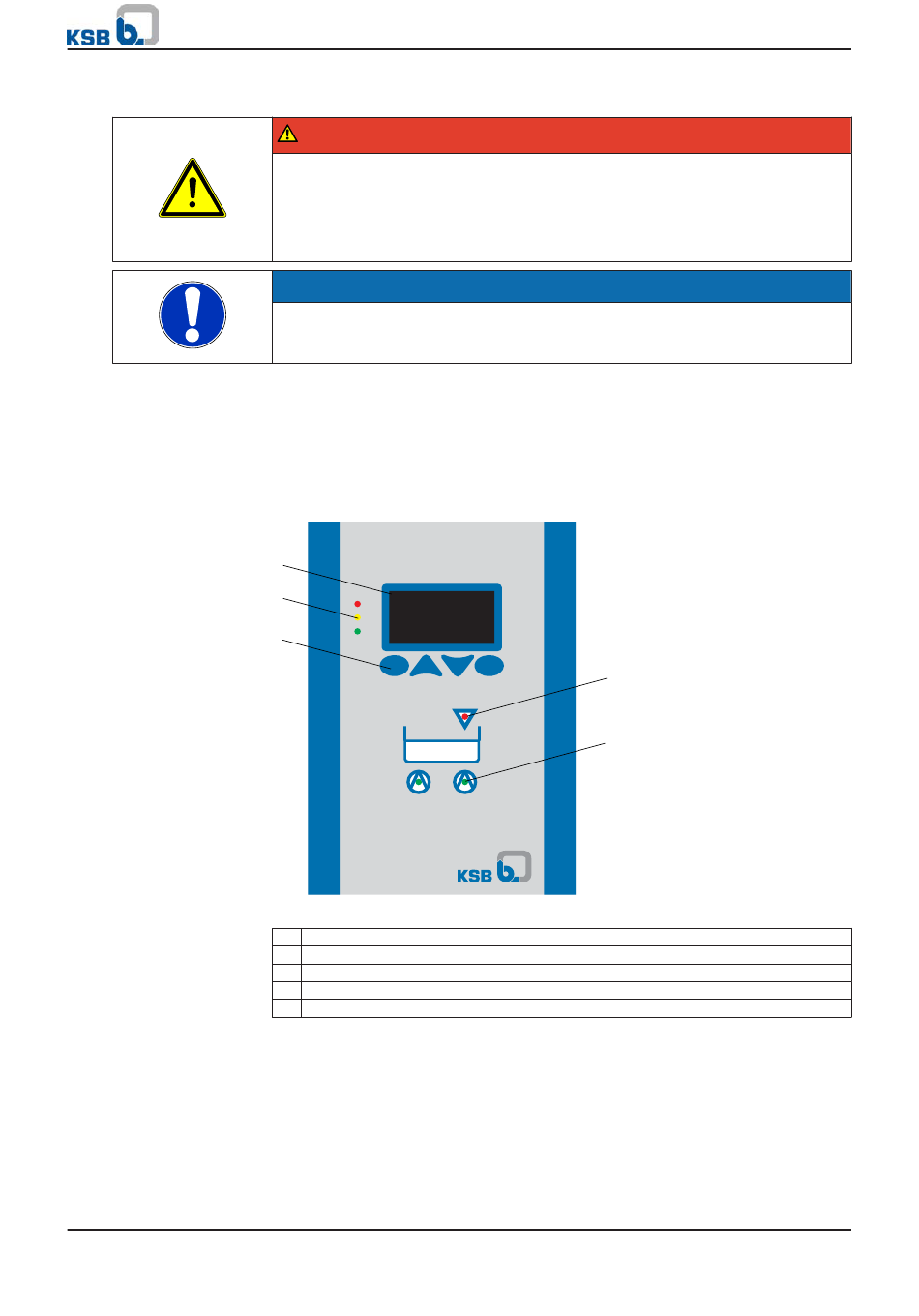

Abb. 21: Bedieneinheit
1 Display (7-Segment, 5-stellig)
2 LED-Ampel
3 Navigationstasten
4 LED-Anzeige Hochwasser
5 LED-Betriebsanzeige Pumpe (je Pumpe)
7.1.1 Anzeigen
LED-Ampel
Die LED-Ampel informiert über den Betriebszustand des Schaltgeräts:
mini-Compacta
OK
4
5
