7 Bedienung
Tabelle 12: LED-Ampel
LED
grün
gelb
rot
LED-Betriebsanzeige Pumpe
Die LED-Betriebsanzeige Pumpe informiert über den Betriebszustand der Pumpen:
Tabelle 13: LED-Betriebsanzeige Pumpe
LED
grün
grün blinkend
gelb
gelb blinkend
rot
LED-Hochwasser
Bei Hochwasseralarm leuchtet die rote LED. Die Pumpen werden zwangsweise einge-
schaltet (Ausnahme: bei defektem Sensor bei ATEX Geräten). Alarme mit höherer Pri-
orität überschreiben den Hochwasseralarm.

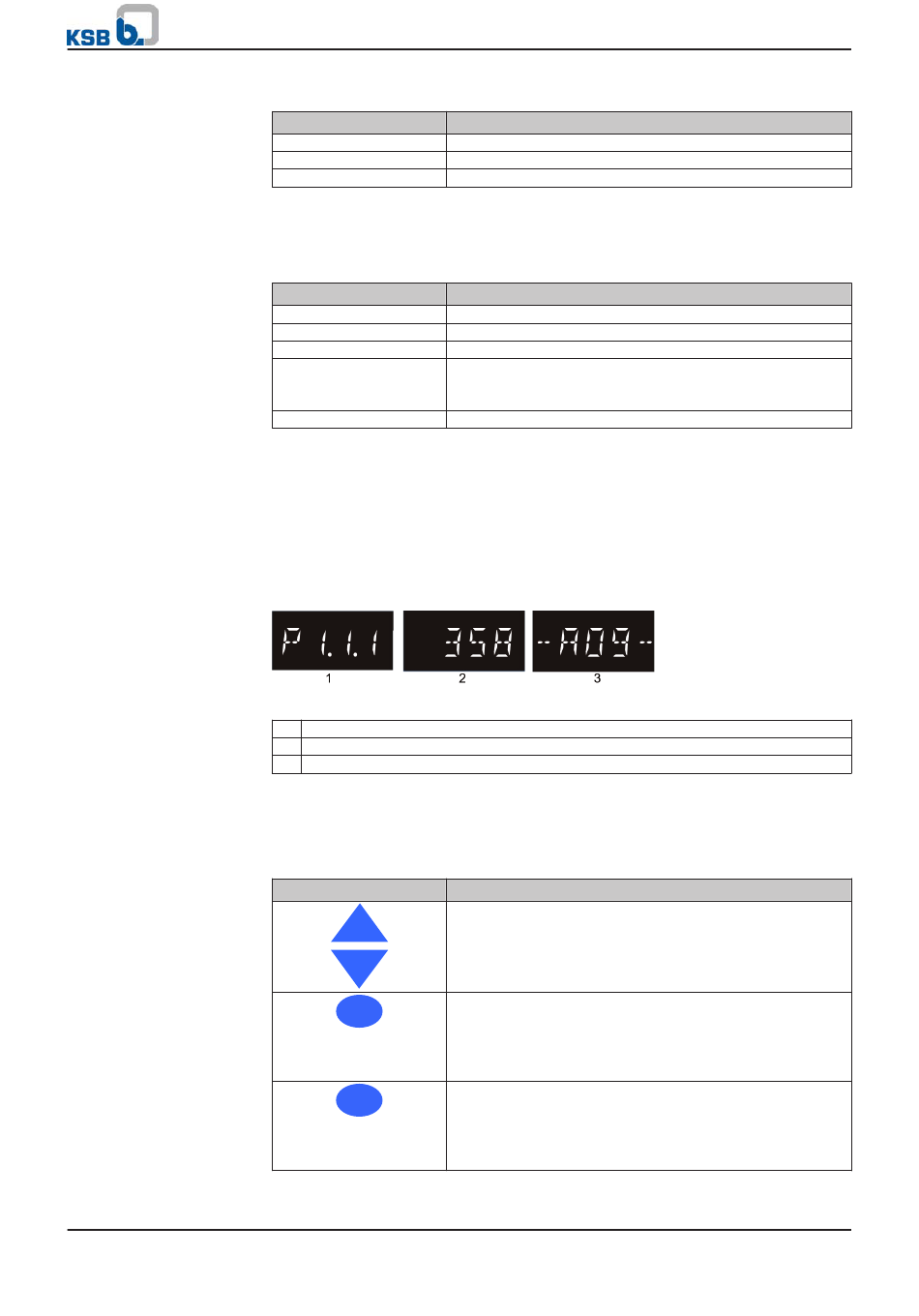

7.1.2 Display
Am Display werden gezeigt:
Abb. 22: Display
1 Parameter
2 Parameter-/Messwert
3 Alarm
7.1.3

Navigationstasten

Zur Navigation in den Menüs und zum Bestätigen von Einstellungen:
Tabelle 14: Schaltgerät: Navigationstasten
Taste
Esc
OK
mini-Compacta
Beschreibung
Betriebsbereitschaft
Warnung (ein oder mehrere Warnungen)
Alarm (ein oder mehrere Alarme)
Beschreibung
Pumpe betriebsbereit
Pumpe läuft
Pumpe aus (Hand-Null-Automatik Wahlschalter auf "0")
Pumpe läuft im Handbetrieb
Hand-Null-Automatik Wahlschalter auf "Hand" (Taster -
nicht einrastend)
Pumpe gesperrt durch Alarm oder fehlende Freigabe
Beschreibung
Pfeiltasten (nach oben/unten):
▪ In der Menüauswahl nach oben bzw. unten springen.
▪ Bei Eingabe von Ziffern angezeigten Wert erhöhen
bzw. verringern.
Escape-Taste:
▪ Eingabe ohne Speichern abbrechen.
▪ Bei Eingabe von Zahlen zur vorigen Ziffer springen.
▪ Eine Menüebene nach oben springen.
OK-Taste:
▪ Bestätigen von Einstellungen.
▪ Bestätigen einer Menüauswahl.
▪ Bei Eingabe von Zahlen zur nächsten Ziffer springen.
