5 Aufstellung/Einbau
A
A

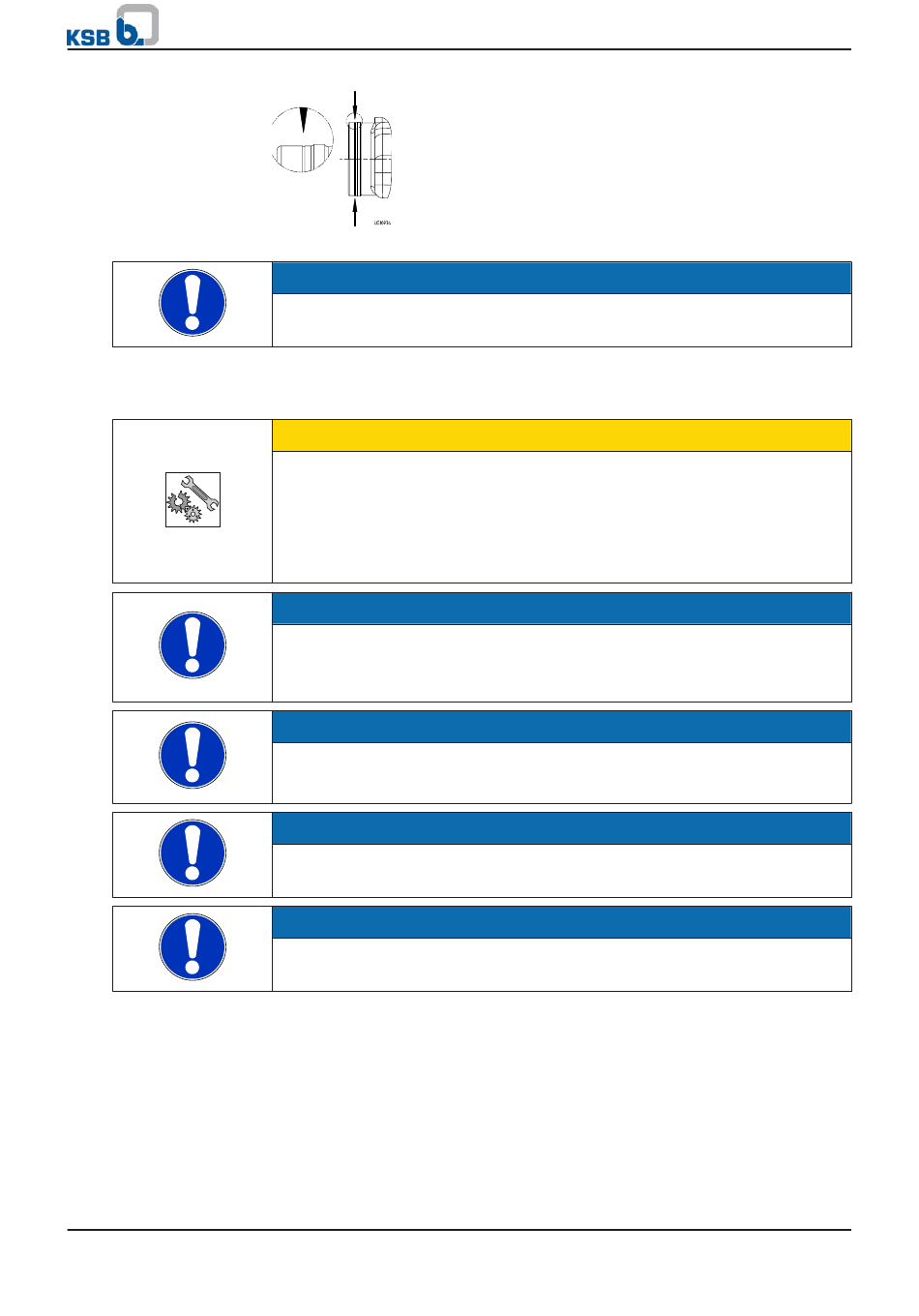

Abb. 8: Stutzen öffnen
HINWEIS
Alle Leitungsanschlüsse schalldämmend und flexibel ausführen.
Schlauchbandagen sorgfältig festziehen.
Druckleitung
ACHTUNG
Falsch eingebaute Druckleitung
Entstehung undichter Stellen und Überflutung des Aufstellungsraumes!
▷ Druckleitung über die Rückstauebene hoch und erst dann in den Abwasserkanal
führen.
▷ Druckleitung nicht an Schmutzwasserfallleitung anschließen.
▷ Keine weiteren Entwässerungsleitungen an die Druckleitung anschließen.
HINWEIS
Zum Schutz gegen eventuellen Rückstau aus dem Sammelkanal Druckrohrleitung
als "Rohrschleife" ausbilden, deren Unterkante am höchsten Punkt über der örtlich
festgelegten Rückstauebene (z. B. Straßenniveau) liegen muss.
Hinter der Rückflusssperre ist ein Absperrschieber einzubauen.
HINWEIS
Rückflusssperren DN >80 sind mit Anlüftvorrichtung zur Entleerung der Rohrleitung
ausgerüstet. Im Normalbetrieb schließt die Klappe, wenn die Spindel bis zum An-
schlag herausgedreht ist.
HINWEIS
mini-Compacta U/UZ sind bereits mit integrierter Rückflusssperre DN 80 ausgerüstet.
Bei Doppelanlagen UZ wird das Hosenrohr mitgeliefert.
HINWEIS
Elastische Schlauchverbindung für Druckleitung mit den im Beipack befindlichen
Breitbandgelenkbolzenschellen 733.03 montieren.
