5 Aufstellung/Einbau
Montagehinweis Flanschverbindung DN 80
1
3

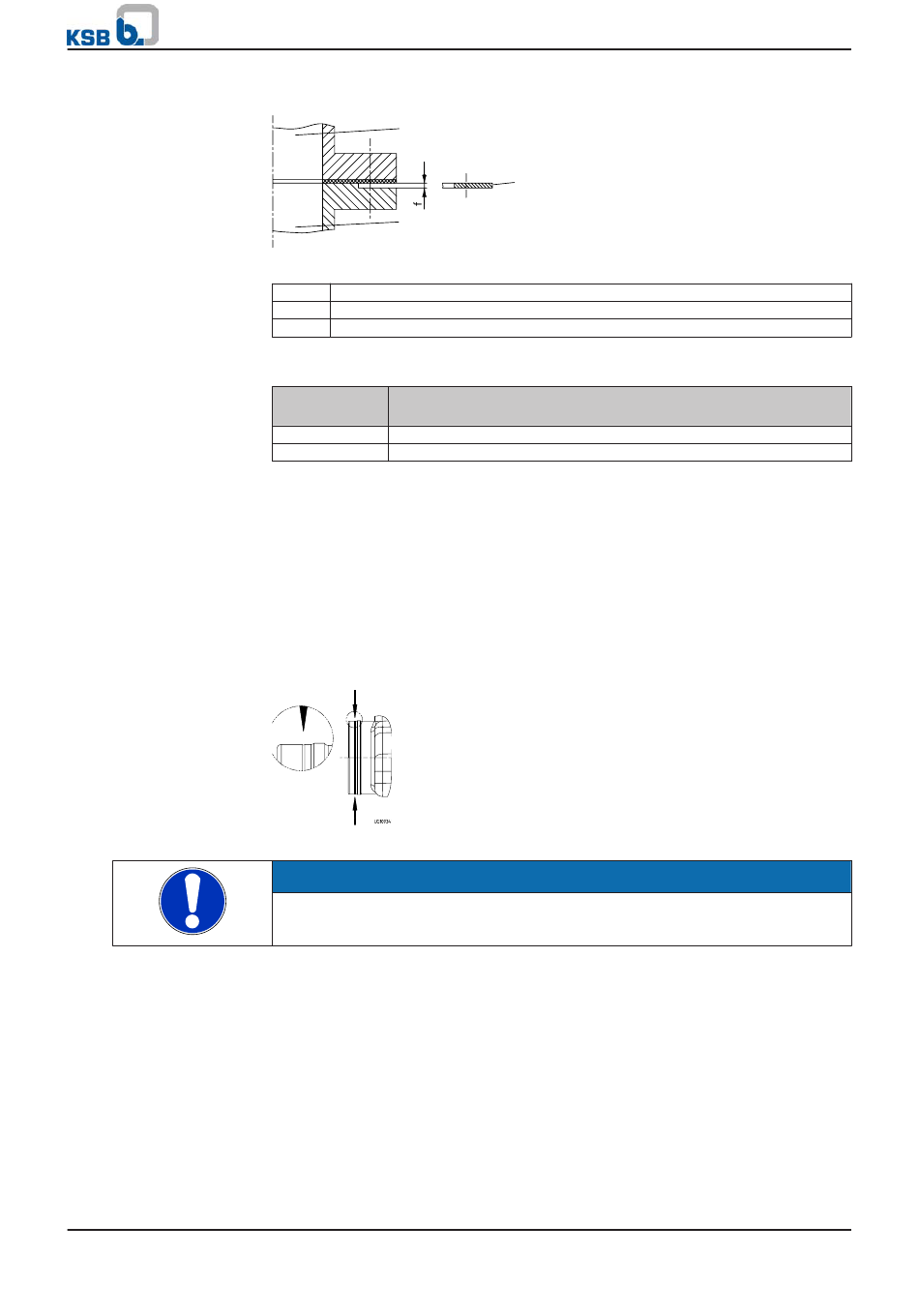

Abb. 9: Flanschverbindung
1 Kunststoffflansch (Rohrleitung) ohne Dichtleiste
2 Abstandsscheibe
3 Gussflansch (Hebeanlage) mit Dichtleiste
Bei Flanschverbindungen Gussflansch (mit Dichtleiste) und Kunststoffflansch (ohne
Dichtleiste) ist der Vorsprung durch geteilte Abstandsscheiben auszugleichen.
Vorsprung f Anzahl geteilte Abstandsscheiben
[mm]
3 bis 5 1
5 bis 7 2
Zwei geteilte Abstandsscheiben sind im Beipack-Karton jeder Hebeanlage enthalten.
Zulaufleitung
Um bei einer Reparatur oder Wartung den Zulauf kurzzeitig verschließen zu können,
ist ein Absperrschieber vorzusehen. Bei Hebeanlagen mit Toilettendirektanschluss
kann der zulaufseitige Absperrschieber entfallen.
✓
Gewichte der Rohrleitung bauseits abgefangen.
✓
Alle Zulaufstutzen des Behälters sind geschlossen.
1. Zu verwendende Anschlüsse festlegen.
2. Stirnseite der entsprechenden Anschlüsse (▼A) absägen (ca. 10 mm).
A
A
Abb. 10: Stutzen öffnen
HINWEIS
Bei mini-Compacta UZS1.150 kann der Anschlussstutzen Zulaufhöhe 180 mm nicht
genutzt werden.
Entlüftungsleitung
Fäkalienhebeanlagen nach EN 12050-1 müssen über Dach entlüftet werden.
Die Entlüftungsleitung darf nicht mit der zulaufseitigen Entlüftungsleitung eines
Fettabscheiders verbunden werden.
Die Entlüftungsleitung DN 50 bzw. DN 70 ist an dem senkrecht nach oben führenden
Stutzen mit der elastischen Schlauchverbindung geruchsdicht anzuschließen.
Unvermeidbare Verziehungen mit Gefälle (mindestens 1 : 50) verlegen.
