8 Wartung/Instandhaltung
▪ Der Berührungsschutz der Gleitflächen darf erst unmittelbar vor der Montage
entfernt werden.
▪ Für die einwandfreie Funktion der Gleitringdichtung sind bei der Montage äuß-
erste Sauberkeit und größte Sorgfalt von höchster Wichtigkeit.
▪ Die Oberfläche des Wellenbereiches muss einwandfrei sauber und glatt sein.
1. Radialwellendichtring 421.01 mit der Dichtlippe zum Laufrad einpressen.
2. Gleitringdichtung 433 montieren.
Nach dem Zusammenbau wieder Öl in die Ölkammer einfüllen. (⇨ Kapitel 8.2.4
3.
Seite 43)
8.4.4 Laufteil einbauen
mini-Compacta US100, UZS150
1. Laufradspalt prüfen.
Dazu die beiden Innensechskantschrauben 914.03 um ca. drei Umdrehungen lö-
sen.
HINWEIS
Nun das Maß "B" messen (siehe Abbildung Laufradspalt prüfen).
Der Laufradspalt "C" ergibt sich aus der Differenz "A" (= 34,5 mm) - "B".
Der Laufradspalt muss 0,25 bis 0,40 mm betragen.
Gegebenenfalls Spalt durch Unterlegen von Passscheiben 550 (Passscheibensatz)
zwischen Laufrad 230 und Wellenschulter 210 einstellen. Siehe Abbildung Laufrad-
spalt prüfen.

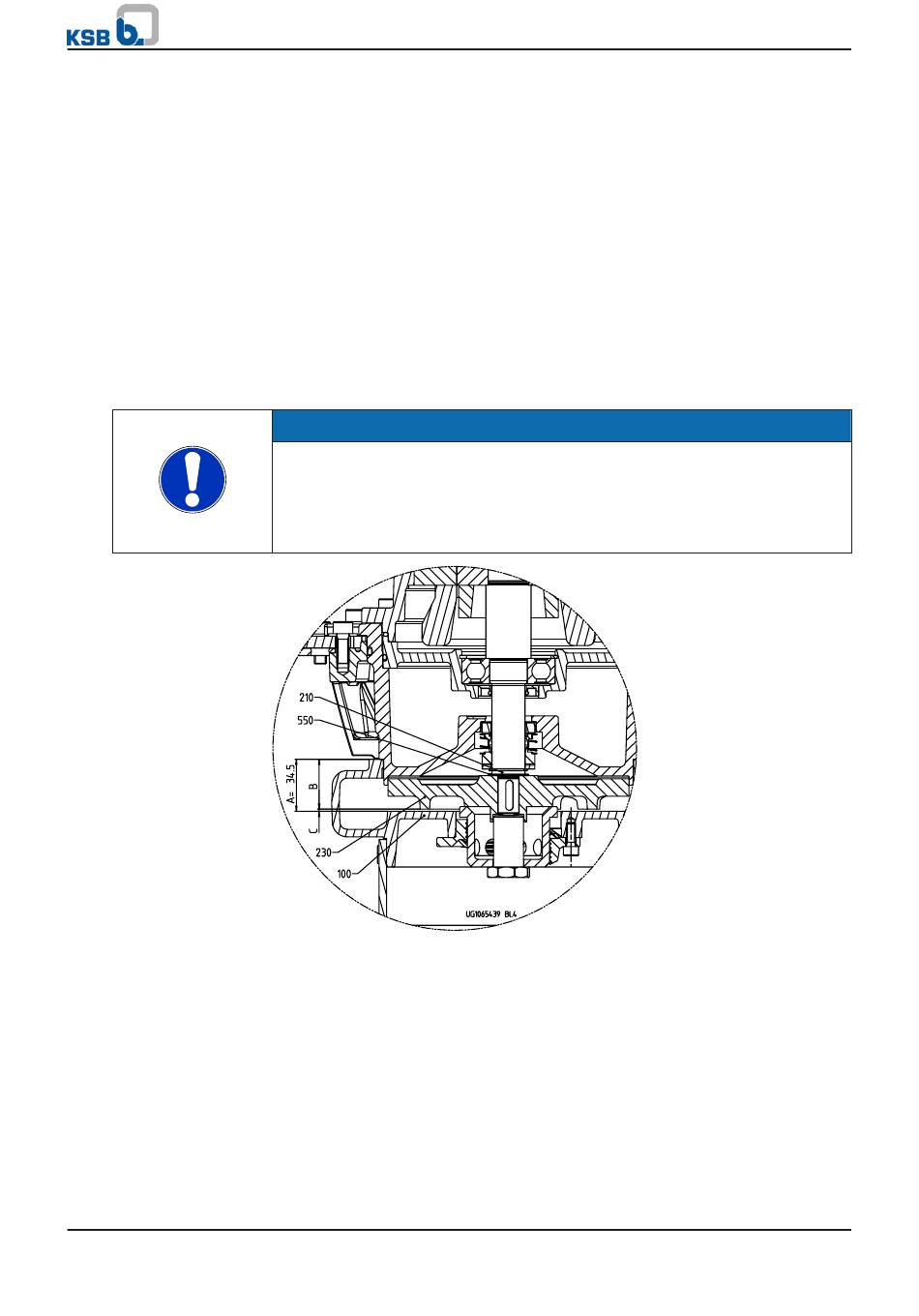

Abb. 31: Laufradspalt prüfen
2. Laufteil auf Platte 185 mit Innensechskantschrauben 914.04 und Scheiben
550.04 montieren.
3. Pumpengehäuse 100 mit Stiftschrauben 902.03, Scheiben 550.03 und Muttern
920.03 an der Laterne 343 mit max. 12 Nm festziehen.
4. Muttern 920.03 mit Loctite
5. Nach Aufbau des Laufteils auf der Platte das Laufrad durch Drehen auf eventu-
elle Reibungsgeräusche prüfen.
6. Laufteil 01-44 in das Gehäuse 100 einbauen.
mini-Compacta
sichern.
®
