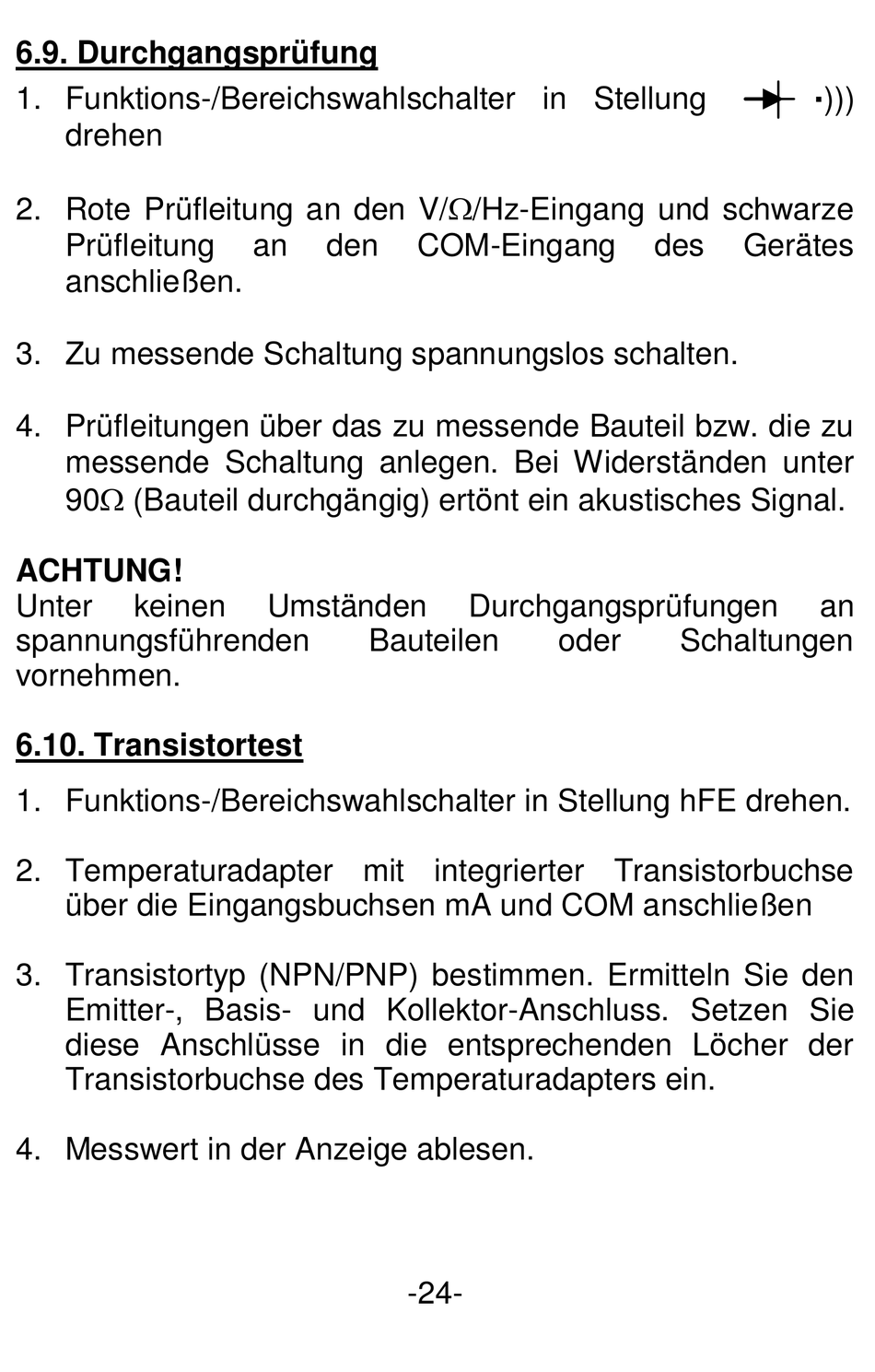

6.9. Durchgangsprüfung
1. Funktions-/Bereichswahlschalter in Stellung
drehen
2. Rote Prüfleitung an den V//Hz-Eingang und schwarze
Prüfleitung
anschließen.
3. Zu messende Schaltung spannungslos schalten.
4. Prüfleitungen über das zu messende Bauteil bzw. die zu
messende Schaltung anlegen. Bei Widerständen unter
90 (Bauteil durchgängig) ertönt ein akustisches Signal.
ACHTUNG!
Unter keinen
spannungsführenden
vornehmen.
6.10. Transistortest
1. Funktions-/Bereichswahlschalter in Stellung hFE drehen.
2. Temperaturadapter mit integrierter Transistorbuchse
über die Eingangsbuchsen mA und COM anschließen
3. Transistortyp (NPN/PNP) bestimmen. Ermitteln Sie den
Emitter-, Basis- und Kollektor-Anschluss. Setzen Sie
diese Anschlüsse in die entsprechenden Löcher der
Transistorbuchse des Temperaturadapters ein.
4. Messwert in der Anzeige ablesen.
an den COM-Eingang
Umständen
Bauteilen
