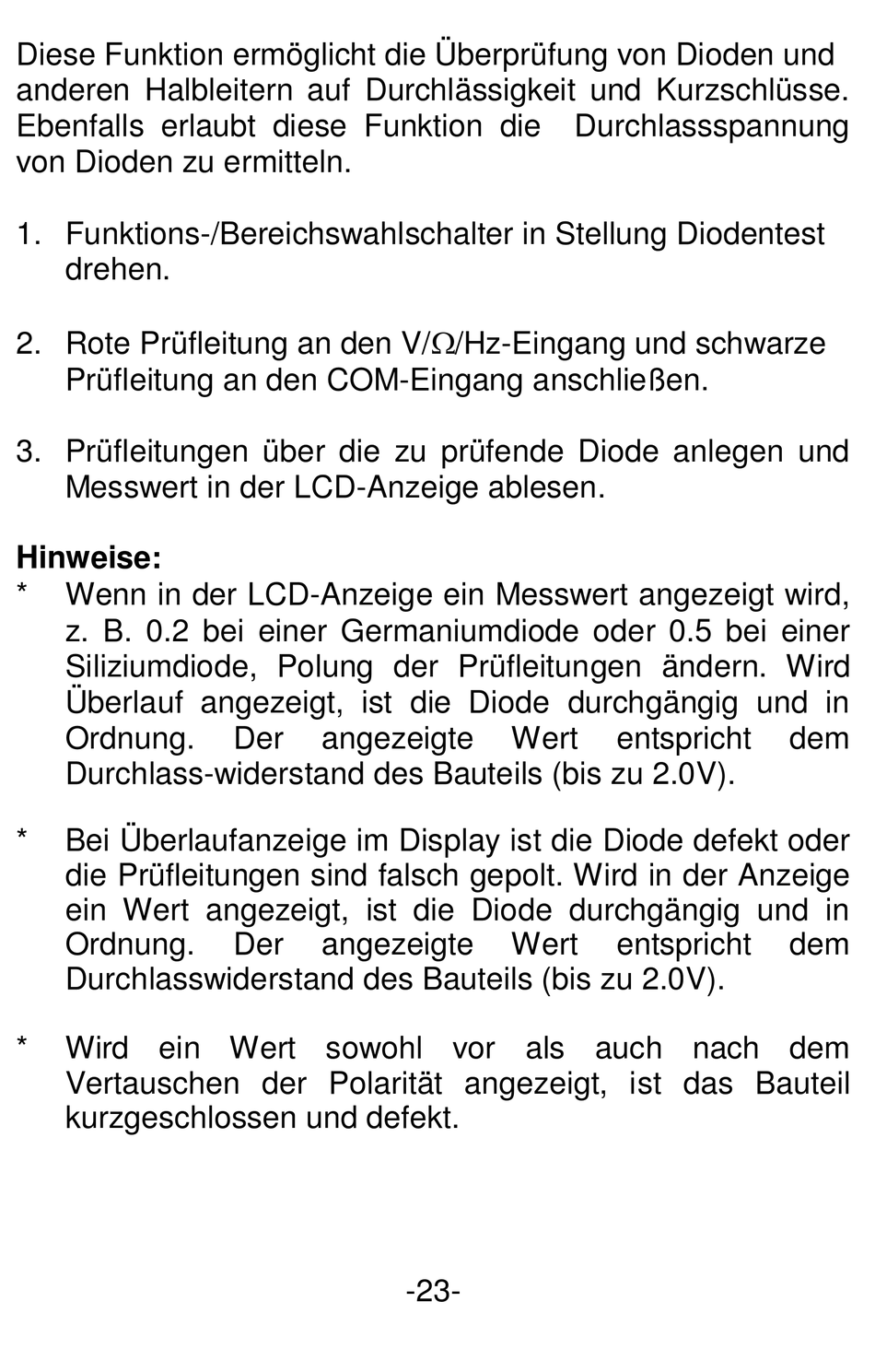

Diese Funktion ermöglicht die Überprüfung von Dioden und
anderen Halbleitern auf Durchlässigkeit und Kurzschlüsse.
Ebenfalls erlaubt diese Funktion die
von Dioden zu ermitteln.
1. Funktions-/Bereichswahlschalter in Stellung Diodentest
drehen.
2. Rote Prüfleitung an den V//Hz-Eingang und schwarze
Prüfleitung an den COM-Eingang anschließen.
3. Prüfleitungen über die zu prüfende Diode anlegen und
Messwert in der LCD-Anzeige ablesen.
Hinweise:
* Wenn in der LCD-Anzeige ein Messwert angezeigt wird,
z. B. 0.2 bei einer Germaniumdiode oder 0.5 bei einer
Siliziumdiode, Polung der Prüfleitungen ändern. Wird
Überlauf angezeigt, ist die Diode durchgängig und in
Ordnung.
Durchlass-widerstand des Bauteils (bis zu 2.0V).
* Bei Überlaufanzeige im Display ist die Diode defekt oder
die Prüfleitungen sind falsch gepolt. Wird in der Anzeige
ein Wert angezeigt, ist die Diode durchgängig und in
Ordnung.
Durchlasswiderstand des Bauteils (bis zu 2.0V).
* Wird ein Wert sowohl vor als auch nach dem
Vertauschen der Polarität angezeigt, ist das Bauteil
kurzgeschlossen und defekt.
Der angezeigte
Der angezeigte
Wert
Wert
