PeakTech 3131eff Bedienungsanleitung

Digital-ac/dc zangenmessgerät
Vorschau ausblenden Andere Handbücher für 3131eff:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
®
PeakTech
3131eff
Bedienungsanleitung/
Operation Manual
Digital-AC/DC Zangenmessgerät/
Digital-AC/DC Clamp Meter

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PeakTech 3131eff

Inhaltszusammenfassung für PeakTech 3131eff

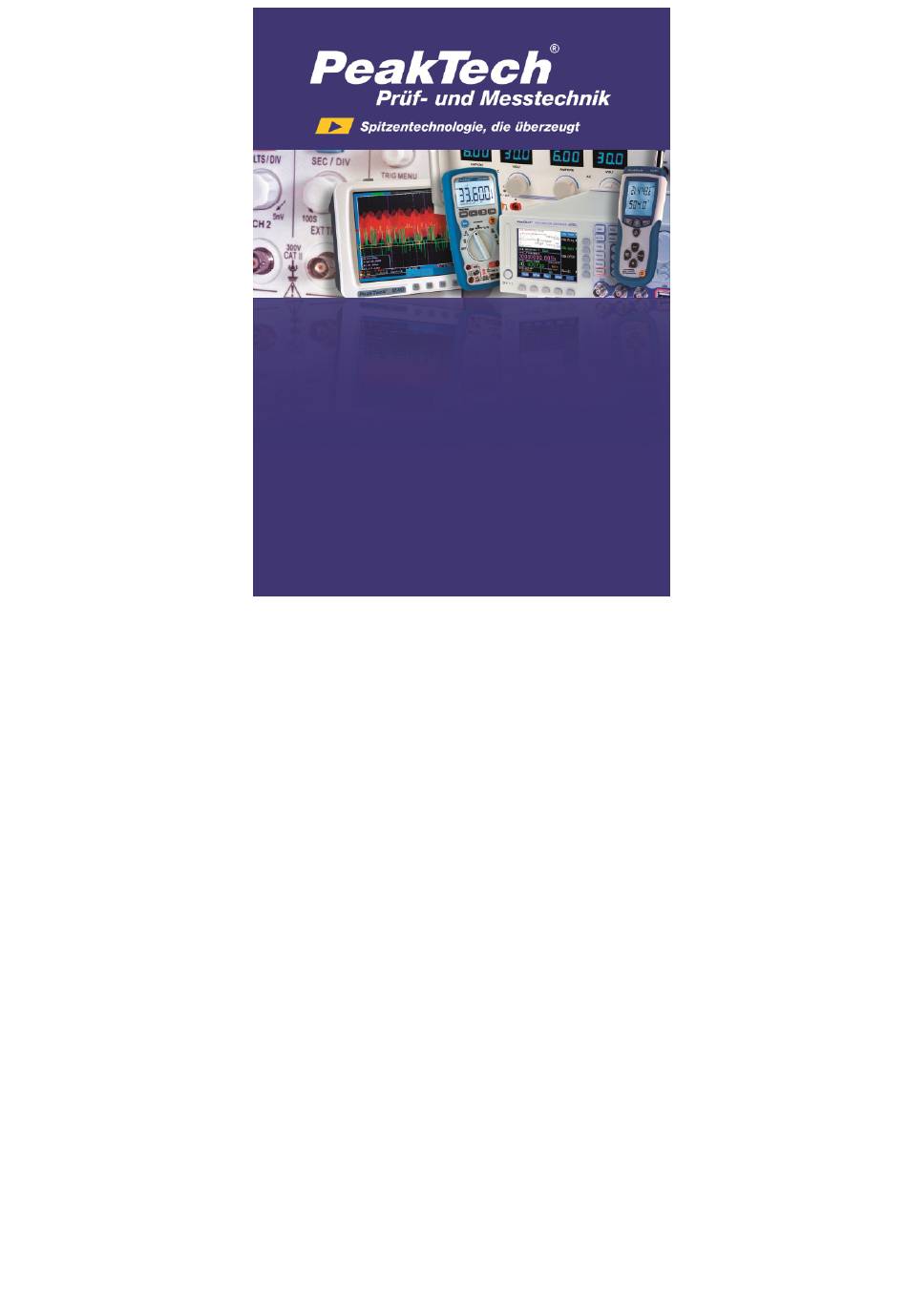

  • Seite 1 ® PeakTech 3131eff Bedienungsanleitung/ Operation Manual Digital-AC/DC Zangenmessgerät/ Digital-AC/DC Clamp Meter...

  • Seite 2: Sicherheitshinweise

    1. Sicherheitshinweise Dieses Gerät erfüllt EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) 2006/95/EG (Niederspannung), entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Überspannungskategorie II 600V; Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc.
  • Seite 3 durch den Einfluss von transienten Störungen oder aus anderen Gründen überschritten werden muss Messspannung entsprechend (10:1) vorgedämpft werden. Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist. Umschalten eine andere Messfunktion Prüfleitungen oder Tastkopf von der Messschaltung abkoppeln. Bei der Widerstandsmessungen keine Spannungen anlegen! Keine Strommessungen...
  • Seite 4 Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“ aufleuchtet. Mangelnde Batterieleistung kann unpräzise Messergebnisse hervorrufen. Stromschläge und körperliche Schäden können die Folge sein. Sollten Sie das Gerät für einen längeren Zeitraum nicht benutzen, entnehmen Sie die Batterie aus dem Batteriefach. Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden Reinigungsmittel.

  • Seite 5: Technische Daten

    Achtung! Entsprechende Abschnitte Bedienungsanleitung beachten Batterie ACHTUNG! Hinweis Benutzung beiliegenden Sicherheitsprüfleitungen entsprechend der Norm IEC / EN 61010-031:2008: Messungen im Bereich der Überspannungskategorie CAT I oder CAT II können mit Prüfleitungen ohne Schutzkappen mit einer bis zu 18mm langen, berührbaren und metallischen Prüfspitze durchgeführt werden, während bei Messungen im Bereich der Überspannungskategorie CAT III oder CAT IV nur Prüfleitungen mit aufgesetzten Schutzkappen, bedruckt mit...
  • Seite 6 Überlaufanzeige “OL” wird LCD-Anzeige dargestellt Batteriezustandsanzeige Batteriesymbol erscheint in der Anzeige Messfolge 2 x pro Sekunde Positionsfehler ± 1 % v. Messwert Messprinzip Hall-Effekt-Sensor (AC und DC) max. Zangenöffnung 25 mm max. Leiterdurchmesser 22 mm Temperaturkoeffizient 0,15 x (spezifizierte Genauigkeit)/° C bei <...
  • Seite 7 Verschmutzungsgrad Betriebstemperatur-Bereich 0° C...+30° C (< 80 % R.H.); 30° C...40° C (< 75 % R.H.); 40° C...50° C (< 45 % RH) Lagertemperatur-Bereich -20° C...60° C 2.3. Elektrische Daten Angegebene Genauigkeit gemessen bei einer Temperatur von 23° ± 5° C einer Luftfeuchtigkeit <...
  • Seite 8 Gleichspannungsmessungen (autom. Bereichswahl) Bereich Auflösung Genauigkeit Überlastschutz 400 mV 100 µV ± 0,5% v.M. + 5 St. 1 mV 600 V 40 V 10 mV ± 0,5% v.M.+ 2 St. 400 V 100 mV 600 V Eingangswiderstand: > 10 MΩ Widerstandsmessungen (autom.
  • Seite 9 Wechselstrommessungen (autom. Bereichswahl) Bereich Auflösung Genauigkeit Frequenz- Bereich 10 mA ± 1,0 % v.M. + 5 St. 50 Hz ~ 60 Hz 4 ~ 40 A 10 mA ± 1,0 % v.M. + 40 ~ 200 A 100 mA 3 St. 200 ~ 300 A 100 mA ±...
  • Seite 10 Durch eine Spannungsänderung ändert sich die Anzeige auf 120 V. Der Messbereich wechselt in 3 Schritten (von 400 mV - 4 V - 40 V - 400 V), also muss jeder Schritt mit 10 Stellen multipliziert werden, um die entsprechende Genauigkeit zu erhalten, was in diesem Fall 30 Stellen entspricht (3 x 10 Stellen).

  • Seite 11: Anschlüsse Und Bedienelemente Am Gerät

    3. Anschlüsse und Bedienelemente am Gerät 1. 3 3/4-stellige LCD-Anzeige mit Bereichs- und Funktions- symbolen, Fließkomma, Polaritätsanzeige und Batteriesymbol; max. Anzeige 3999. 2. Eingangsbuchsen Die schwarze Prüfleitung muss immer am COM-Eingang und die rote Prüfleitung an den V/Ω-Eingang zur Messung von Gleich- und Wechselspannungen, Widerstand und zur Durchgangsprüfung angeschlossen sein.
  • Seite 12 Wird der Funktionswahlschalter in Stellung “EIN” geschoben, ist die Messwert-Haltefunktion aktiv, bei gleichzeitigem Drücken der H/MAX Taste während des Einschaltens wird die Maximalwert- Haltefunktion aktiviert. Messwert-Haltefunktion DATA-HOLD Diese Funktion ermöglicht ein “Einfrieren” des Messwertes in der LCD-Anzeige zur späteren Ablesung. Den Schalter drücken, das Symbol HOLD erscheint in der Anzeige.
  • Seite 13 4. Messbetrieb 4.1. Allgemeine Hinweise Bei Benutzung des Zangenmessgerätes in der Umgebung von Geräten, die elektromagnetische Interferenzen erzeugen, ist es möglich dass die Anzeige instabil ist oder sogar falsche Messwerte anzeigt. Vor der Messung sicherstellen, dass die Batterie korrekt installiert ist und das Gerät völlig geschlossen ist. Messungen nur im angegebenen Umgebungstemperatur- bereich (0...50°...
  • Seite 14 4.2. Gleich- und Wechselstrommessungen 1. Schiebeschalter in Stellung “A ~ “ bringen. 2. Zange durch Drücken des Zangenöffners öffnen. 3. Zu messenden Leiter in die Zange nehmen und Zangenöffner langsam loslassen. Darauf achten, dass die Zange vollständig geschlossen ist. Es darf jeweils nur ein Leiter in die Zange genommen werden.

  • Seite 15: Schwarze Prüfleitung An Den Eingang Com Und Rote

    4.3. Gleich- und Wechselspannungsmessungen 1. Schiebeschalter in Stellung “V ~ “ bringen 2. Schwarze Prüfleitung an den Eingang COM und rote Prüfleitung an den “V-Ω”-Eingang anschließen. Prüfleitungen an den zu messenden Leiter anlegen und Messwert in der Anzeige ablesen. 3. Mit AC/DC-Wahlschalter entsprechende Funktion...

  • Seite 16: Wartung

    5. In der Betriebsart “Durchgangsprüfung” ertönt ein Summer, wenn der Widerstand der zu prüfenden Schaltung weniger als 50 Ω - 300 Ω beträgt. 5. Wartung WARNUNG! Vor Öffnen des Gehäuses alle angeschlossenen Prüfleitungen vom Gerät abziehen und Gerät ausschalten! Reparaturen oder Servicearbeiten, die nicht in dieser Anleitung beschrieben werden, dürfen nur von qualifiziertem Servicepersonal durchgeführt werden.
  • Seite 17 Gesetzlich vorgeschriebene Hinweise zur Batterieverordnung Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß...
  • Seite 18 Letzter Stand bei Drucklegung. Technische Änderunge n des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ©PeakTech ® 037/2016/Th/Ho -17-...

  • Seite 19: Safety Precautions

    1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage), as amended by 2004/22/EC (CE-Marking). Overvoltage category II 600V; pollution degree 2. CAT I: For signal level, telecommunication, electronic with small transient over voltage CAT II: For local level, appliances, main wall outlets, portable...
  • Seite 20 To avoid electric shock, disconnect power to the unit under test and discharge all capacitors before taking any resistance measurements. Check test leads and probes for faulty insulation or bare wires before connection to the equipment. To avoid electric shock, do not operate this product in wet or damp conditions.
  • Seite 21 Opening the equipment and service – and repair work must only be performed by qualified service personnel Measuring instruments don’t belong to children hands. 1.1. Cleaning the cabinet Clean only with a damp, soft cloth and a commercially available mild household cleanser. Ensure, that no water gets inside the equipment to prevent possible shorts and damage to the equipment.

  • Seite 22: Specifications

    2. Specifications 2.1. General Specifications Display 3 ¾ Digital Liquid Crystal Display (LCD) with a maximum reading of 3999 Polarity automatic polarity indicated Overrange indication “OL” indicated Low Battery Indication Battery symbols is displayed when the battery voltage drops below the operating voltage Measuring rate 2 times/second, normal...
  • Seite 23 Accessories Test leads, battery, manual and carrying case 2.2. Environmental Conditions Indoor use Maximum Altitude 2.000 Meter Installation Category IEC/EN 61010; CAT II 600 V / CAT III 300 V Pollution degree Operating Temperature 0° C...30° C (< 80 % RH), 30° C...40° (<...
  • Seite 24 AC Conversion Type: AC conversions are AC coupled, true rms responding, calibrated to the rms value of a sine wave input. Accuracies are given for sine wave at full scale. For distorted signals, add the following crest factor corrections: for crest factor of 1.4 to 2.0, add 1.0 % to accuracy for crest factor of 2,0 to 2,5, add 2,5 % to accuracy for crest factor of 2,5 to 3,0, add 4,0 % to accuracy DC Voltage (auto-ranging)
  • Seite 25 Put a low resistor in the input terminal before slide the sliding function switch to resistor and continuity function may be cause a buzzer sound Continuity Built-in buzzer sound when resistance is less than 50 Ω and sound off when measured resistance is more than > 300 Ω. Between 50 Ω...
  • Seite 26 AC Conversion Type: AC conversions are AC coupled, true rms responding, calibrated to the rms value of a sine wave input. Accuracies are given for sine wave at full scale. For distorted signals, add the following crest factor corrections: for crest factor of 1.4 to 2.0, add 1.0 % to accuracy for crest factor of 2,0 to 2,5, add 2,5 % to accuracy for crest factor of 2,5 to 3,0, add 4,0 % to accuracy For DCA &...

  • Seite 27: Front Panel

    3. Front Panel 1. Digital Display The digital display has a 3 ¾ digit LCD readout (max. reading 3999) plus decimal point,, AC, DC, AUTO, HOLD, MAX, continuity and unit annunciators. 2. Input Terminal The black test lead is always connected to the COM input jack and the red test lead is always connected to the V-Ω...
  • Seite 28 5. H/MAX Switch This switch has two modes, one is data hold the other is maximum hold. Sliding the function switch to power on, this switch will work in data hold mode. Pressing the H/MAX switch then slide the function switch from power off to power on, this switch will work in maximum hold mode.

  • Seite 29: Operation

    10. Transformer Jaws Designed to pick up the AC/DC current flowing through the conductor. 4. Operation 4.1. Precautions and Preparations for measurement If the meter is used near equipment that generates electro- magnetic interference, the display may be unstable or indicate incorrect measurement values Make sure the battery is properly connected.
  • Seite 30 4.2. AC/DC Current Measurement 1. Set the slide switch at A ~ position 2. Open spring-loaded clamp by pressing trigger on left side of meter. 3. Position clamp around wire or conductor and release clamp trigger smoothly, do not release quickly, make sure that the clamp is entirely closed.

  • Seite 31: Maintenance

    4.3. AC/DC Voltage Measurement 1. Set the slide switch at V ~ position. 2. Connect the black test lead to the COM terminal and the red test lead to the “V-Ω” terminal. You can now place the probes to the conductors to make the measurement. 3.
  • Seite 32 5.1. Battery Installation or replacement The meter is powered by two 1.5 V Alkaline batteries. Refer to Fig. 4 and use the following procedure to replace the battery. Disconnect the test leads and turn the meter off. Remove the test leads from the front terminals. Remove the battery cover of case bottom from the instrument by removing the screw and then lifting off battery cover.
  • Seite 33 We recommend to calibrate the unit again, after 1 year. ® ©PeakTech 03/2016/Th/Ho PeakTech Prüf- und Messtechnik GmbH - Gerstensteg 4 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de...
