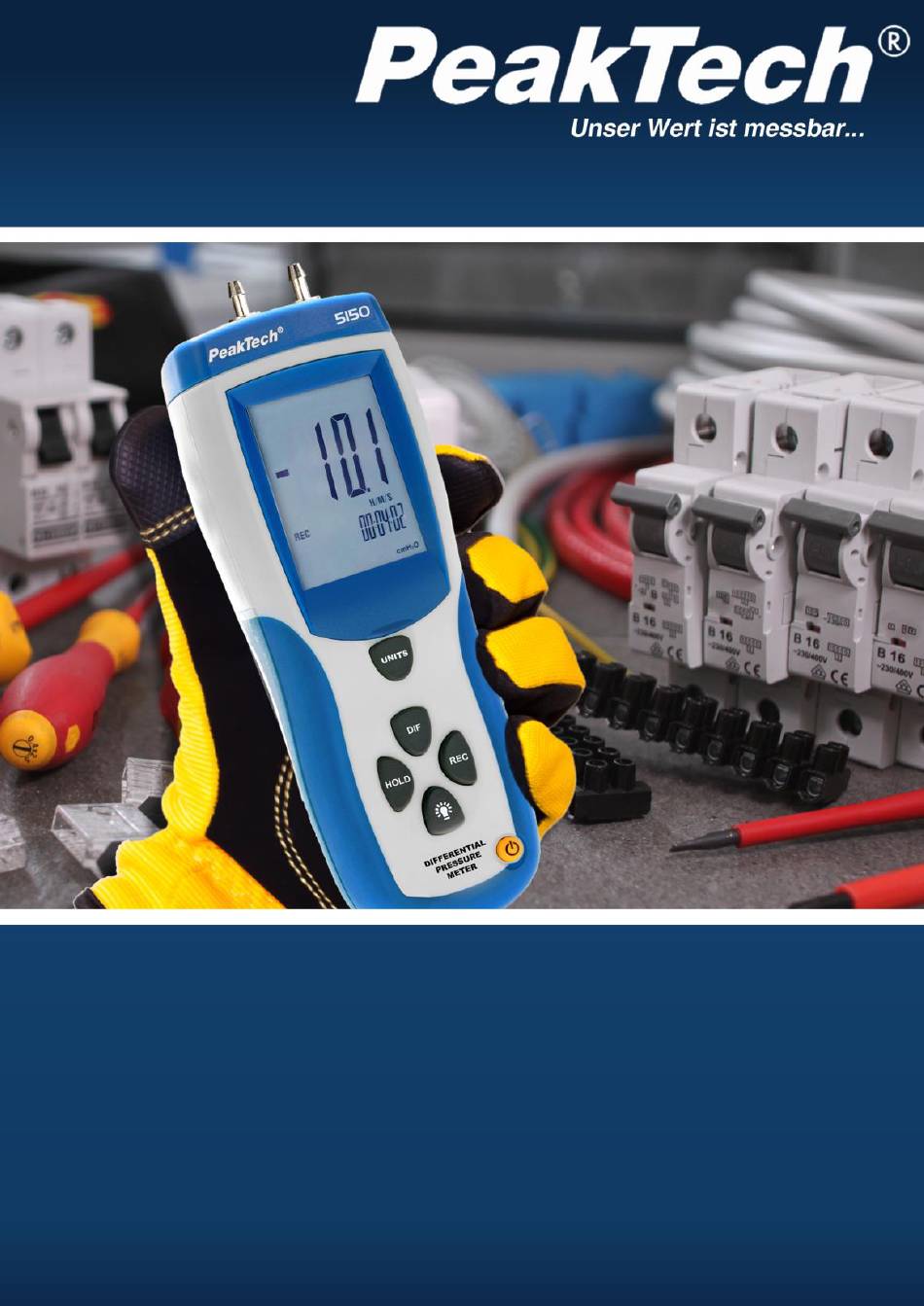

- Seite 1 5150 ® PeakTech Bedienungsanleitung / Operation Manual Differenzdruck - Messgerät / Differential Pressure Meter...
- Seite 2 1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien der Europäischen Union zur CE- Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2011/65/EU (RoHS). Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen. Dieses Gerät darf nicht in der Nähe hochenergetischen Schaltungen verwendet werden Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben Gerät nicht auf feuchten oder nassen Untergrund stellen.
-
Seite 3: Bedienelemente Und Anschlüsse Am Gerät
3. Bedienelemente und Anschlüsse am Gerät... - Seite 4 Druckmesseingang (+) Referenz-Druckmesseingang (-) LCD-Anzeige Drücken Sie die „UNITS-Taste“, um die angezeigten Messeinheiten zu ändern. Drücken Sie zum Einschalten der Hintergrundbeleuchtung auf die „☼-Taste“. Drücken Sie die Taste erneut, um die Hintergrundbeleuchtung wieder auszuschalten. Drücken Sie während einer Messung auf die „DIF-Taste“ um einen Differenzmessung zwischen der nachfolgenden Messung und der Messung, während die „DIF-Taste“...
- Seite 5 4. Anzeigesymbole HOLD; Messwerthaltefunktion Differenz-Modus Messwertanzeige REC-Modus MAX/MIN/AVG-Anzeige Batteriezustandsanzeige Druck-Einheit Relative Zeitanzeige Datenausgang über USB...
-
Seite 6: Abschaltautomatik
5. Abschaltautomatik Das Messgerät wechselt (standardmäßig) in den Schlafmodus. Das heißt, das Messgerät schaltet sich automatisch nach 20 Minuten Inaktivität ab. Um die Abschaltautomatik zu deaktivieren, HOLD-Taste gedrückt halten und gleichzeitig Gerät einschalten. Die Anzeige zeigt “n“ an und die Abschaltautomatik ist deaktiviert. 6. - Seite 7 P/V/F 3. Drücken Sie die „HOLD-Taste“ für 2 Sekunden, um das Display auf Null zu setzen, wobei das Schlauchende den Umgebungsbedingungen gegenüber offen bleibt. 4. Platzieren Sie den Eingangsschlauch in einer anderen Zone als das Messgerät. 5. Das Messgerät zeigt den Differenzdruck der Eingangszone in Bezug auf die Referenzzone an. So bedeutet z.B.
-
Seite 8: Technische Daten
7. Technische Daten 7.1. allgemeine Spezifikationen Betriebstemperatur 0 bis 50 °C; <80% RH Lagertemperatur -10 bis 60 °C; <80%RH Spannungsversorgung 9V Batterie Abmessungen (BxHxT) 75x203x50 mm Zubehör: schwarze und weißer Verbindungsschlauch, USB-Kabel, Software für Windows, Batterie und Bedienungsanleitung 7.2. Spezifikationen Manometer Genauigkeit: ±0.3% Messbereichsendwert (FSO) (bei 25°C) Wiederholgenauigkeit... - Seite 9 mmHg 258,5 34,47 0,01 inHg 10,158 0,001 Ozin 80,00 0,01 11,50 Cm H 351,5 kgmc 0,351 0,001 0,344 0,001 1psi*27.68=inH2O 1psi*68.947=mbar 1psi*703.072=1*mmH2O 1psi*6894.6=Pa FSO: Full Scale Output (Differenz des Signals zwischen Null- und Endpunkt des Messbereiches) 8. Fehlercodes Eine Fehlermeldung wird auf dem Display angezeigt, wenn das Messgerät einen internen Diagnosetest nicht bestanden hat.
-
Seite 10: Austausch Der Batterien
9. Austausch der Batterien Bei ungenügender Batteriespannung leuchtet in der LCD-Anzeige das Batteriesymbol auf. Bei leuchtendem Batteriesymbol sind exakte Messergebnisse nicht mehr gewährleistet. Die Batterie ist verbraucht und sollte baldmöglichst ausgewechselt werden. Dazu wie beschrieben vorgehen: 1. Batteriefachabdeckung auf der Rückseite abnehmen. 2. - Seite 11 Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-97398-80 +49-(0) 4102-97398-99 ...
- Seite 12 1. Safety precautions This product complies with the requirements of the following directives of the European Union for CE conformity: 2014/30/EU (electromagnetic compatibility), 2011/65/EU (RoHS). To ensure safe operation of the equipment and eliminate the danger of serious injury due to short- circuits (arcing), the following safety precautions must be observed.
-
Seite 13: Front Panel Description
3. Front Panel Description... - Seite 14 Pressure input (+) Differential pressure (-) LCD-display Press the “UNITS-button” to change the measurement unit. Press the „☼-button” to turn on the backlight. Press it again to turn off the backlight. Press the “DIF-button” during a measurement to start a differential pressure measurement between the following measurement value and the value while pressing the “DIF-key”.
-
Seite 15: Display Elements
4. Display Elements Hold Function Differential Mode Primary Data screen Record Mode MAX/MIN/AVG Low Battery indicator Pressure Unit indicator Relative Time Clock Data output from USB... -
Seite 16: Operation
5. Auto Power Off Mode The meter enters sleep mode (default). That is to say, the meter will automatically shut off after 20 minutes if no button press occurs for 20 minutes. 6. Operation 6.1. Measuring Pressure The Primary Display number is Pressure value, the device measures Gauge/Differential Pressure, it features 11 selectable units of measure: PSI, mbar, hPa, inH2O, mmHg, ozin , ftH O, cmH... - Seite 17 P/V/F With the tubing open to ambient conditions press the “HOLD-button” and hold for 2 seconds to zero out the display. Place the input hose in a different zone than the Meter. The Meter displays the differential pressure of the input zone with respect to the reference zone.
-
Seite 18: Specifications
7. Specifications 7.1. General Specifications Operating Conditions 0 to 50°C; <80% RH Storage Conditions -10 to 60°C; <80% RH Power Supply 9V Battery Low Battery Indicator Dimensions (WxHxD) 75x203x50mm Accessories black and white hose, USB-cable, software for windows, battery and operation manual 7.2. -
Seite 19: Error Codes
mmHg 258,5 34,47 0,01 in Hg 10,158 0,001 Ozin 80,00 0,01 11,50 0,01 351,5 kgcm 0,351 0,001 0,344 0,001 1psi*27.68=inH2O 1psi*68.947=mbar 1psi*703.072=1*mmH2O 1psi*6894.6=Pa FSO: Full Scale Output (The difference signal between zero and end point of range) 8. Error Codes An error message will appear on the display if the meter fails an internal diagnostic test. -
Seite 20: Replacing The Battery
9. Replacing the Battery When the entire display shows the low battery indication, the 9 V battery has fallen to a critically low voltage level and should be replaced as soon as possible. 1. Take off the battery cover at the button side of the instrument, 2. - Seite 21 We herewith confirm, that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after 1 year. ® © PeakTech 01/2022 MP/JL/Ehr PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-97398-80 +49-(0) 4102-97398-99 ...
