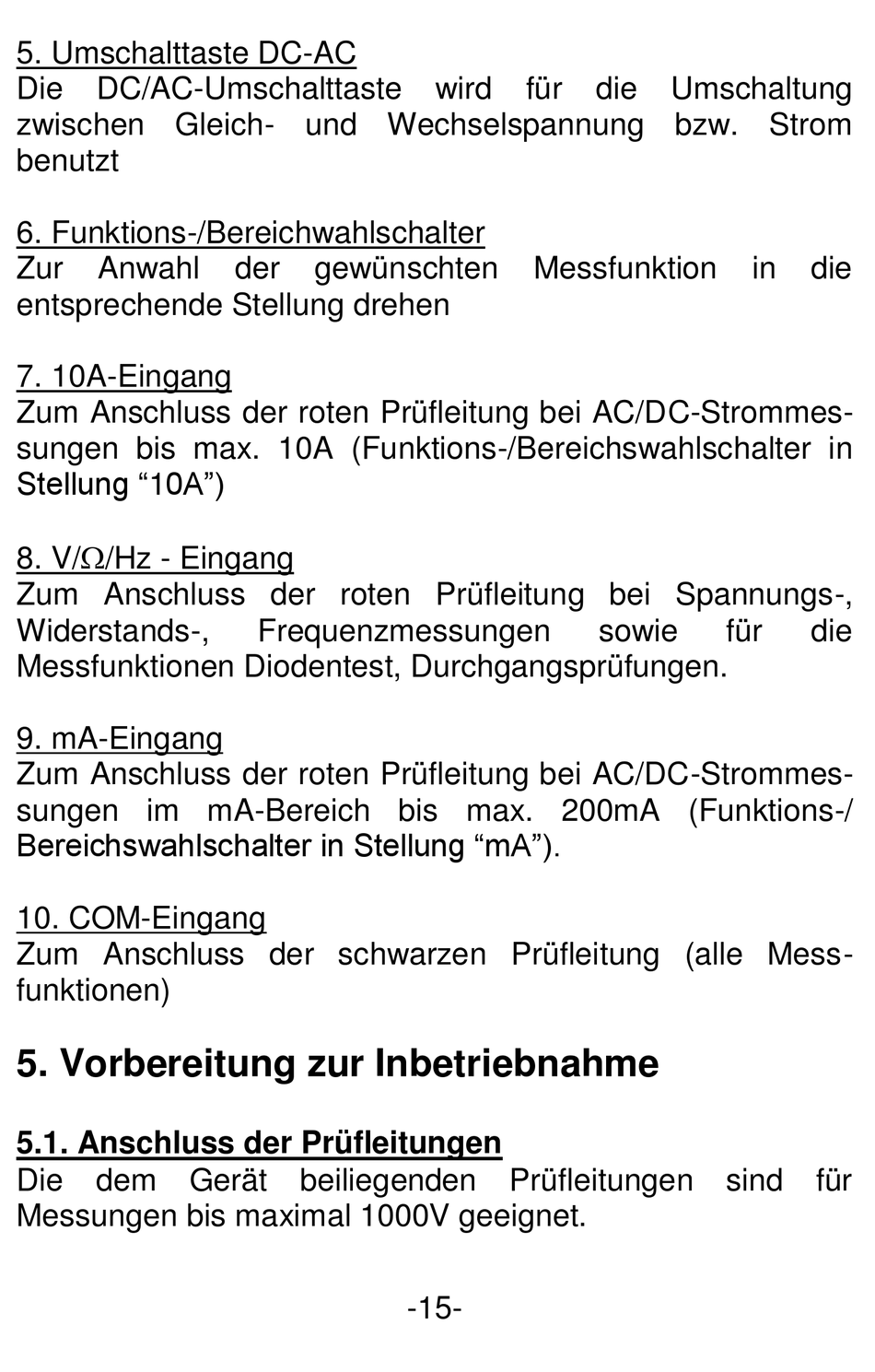

5. Umschalttaste DC-AC
Die DC/AC-Umschalttaste wird für die Umschaltung
zwischen Gleich- und Wechselspannung bzw. Strom
benutzt
6. Funktions-/Bereichwahlschalter
Zur Anwahl der gewünschten Messfunktion in die
entsprechende Stellung drehen
7. 10A-Eingang
Zum Anschluss der roten Prüfleitung bei AC/DC-Strommes-
sungen bis max. 10A (Funktions-/Bereichswahlschalter in
Stellung "10A")
8. V//Hz - Eingang
Zum Anschluss der roten Prüfleitung bei Spannungs-,
Widerstands-, Frequenzmessungen sowie für die
Messfunktionen Diodentest, Durchgangsprüfungen.
9. mA-Eingang
Zum Anschluss der roten Prüfleitung bei AC/DC-Strommes-
sungen im mA-Bereich bis max. 200mA (Funktions-/
Bereichswahlschalter in Stellung "mA").
10. COM-Eingang
Zum Anschluss der schwarzen Prüfleitung (alle Mess-
funktionen)
5. Vorbereitung zur Inbetriebnahme
5.1. Anschluss der Prüfleitungen
Die dem Gerät beiliegenden Prüfleitungen sind für
Messungen bis maximal 1000V geeignet.
