5.3.2 Vorbereitung zum Start von LINtools
5.3.2
5.3.2
5.3.2
Vorbereitung zum Start von LINtools
Vorbereitung zum Start von LINtools
Vorbereitung zum Start von LINtools
Vorbereitung zum Start von LINtools
Die Vorbereitung zum Starten von LINtools beinhaltet zwei Hauptpunkte:
Die Verbindung des Geräts mit einem PC.
Erstellen eine Projekt Ordners.
VERBINDEN MIT EINEM PC
VERBINDEN MIT EINEM PC
VERBINDEN MIT EINEM PC
VERBINDEN MIT EINEM PC
VERBINDEN MIT EINEM PC
Zugriff auf das Gerät haben Sie über ein Ethernet Netzwerk über einen Ethernet Hub/Switch, der mit der 'Ethernet
Kommunikationsschnittstelle' auf dem primären T2550R Modul und der PC Ethernet Schnittstelle verbunden ist.
Anmerkung: Zur Konfiguration eines redundanten Geräts (zwei synchronisierte T2550R Module) muss der PC
mit dem primären T2550R Modul verbunden sein.
ERSTELLEN EINES PROJEKT ORDNERS
ERSTELLEN EINES PROJEKT ORDNERS
ERSTELLEN EINES PROJEKT ORDNERS
ERSTELLEN EINES PROJEKT ORDNERS
ERSTELLEN EINES PROJEKT ORDNERS
Einzige Vorraussetzung für die Verwendung der LINtools Software ist das Vorhandensein eines Projekt Ordners (oder
Projekt Datenbasis), der die entsprechenden Netzwerk und Geräte Ordner enthält. Einen neuen Projekt Ordner
erstellen Sie über den New Project wizard, den Sie über den Befehl
starten. Verwenden Sie danach die kontextsensitiven Menüs zur Erstellung der benötigten Netzwerk und Geräte
Ordner.
Anmerkung: '...' zeigt den Dateipfad der installierten Software.
Jeder Netzwerk Ordner stellt ein Netzwerk und einen über den New Network wizard definierten Typ dar und enthält
alle Geräte innerhalb diese Netzwerks.
Jeder Geräte Ordner repräsentiert eine Geräteart, die über den New Instrument wizard definiert ist und beinhaltet
alle Dateien, die für den erfolgreichen Betrieb der Regelstrategie durch das Gerät dieser Adresse nötig sind.
Anmerkung: Jede automatisch erstellte LIN Datenbasis kann über LINtools im richtigen Geräte Ordner
gespeichert werden.
Nach der Erstellung aller Netzwerke und Geräte verwenden Sie die Projektstruktur Software des Herstellers zur
Eingabe aller konfigurierten Projektinformationen in die Projekt Datenbasis über den Befehl Build 'Project Name'.
Anmerkung: Den Build Befehl können Sie jederzeit verwenden. Jedoch sollte das Netzwerk vor dem Gerät
aufgebaut werden.
Projekt Verzeichnis
Projekt Ordner
Weitere Verzeichnisse zum
besseren Verständnis
Netzwerk Ordner
Geräte Ordner
Netzwerk Ordner
(enthält ELIN2 Netzwerk
Geräte)
HA028898GER
Ausgabe 5 Jan 07
T2550 HANDBUCH

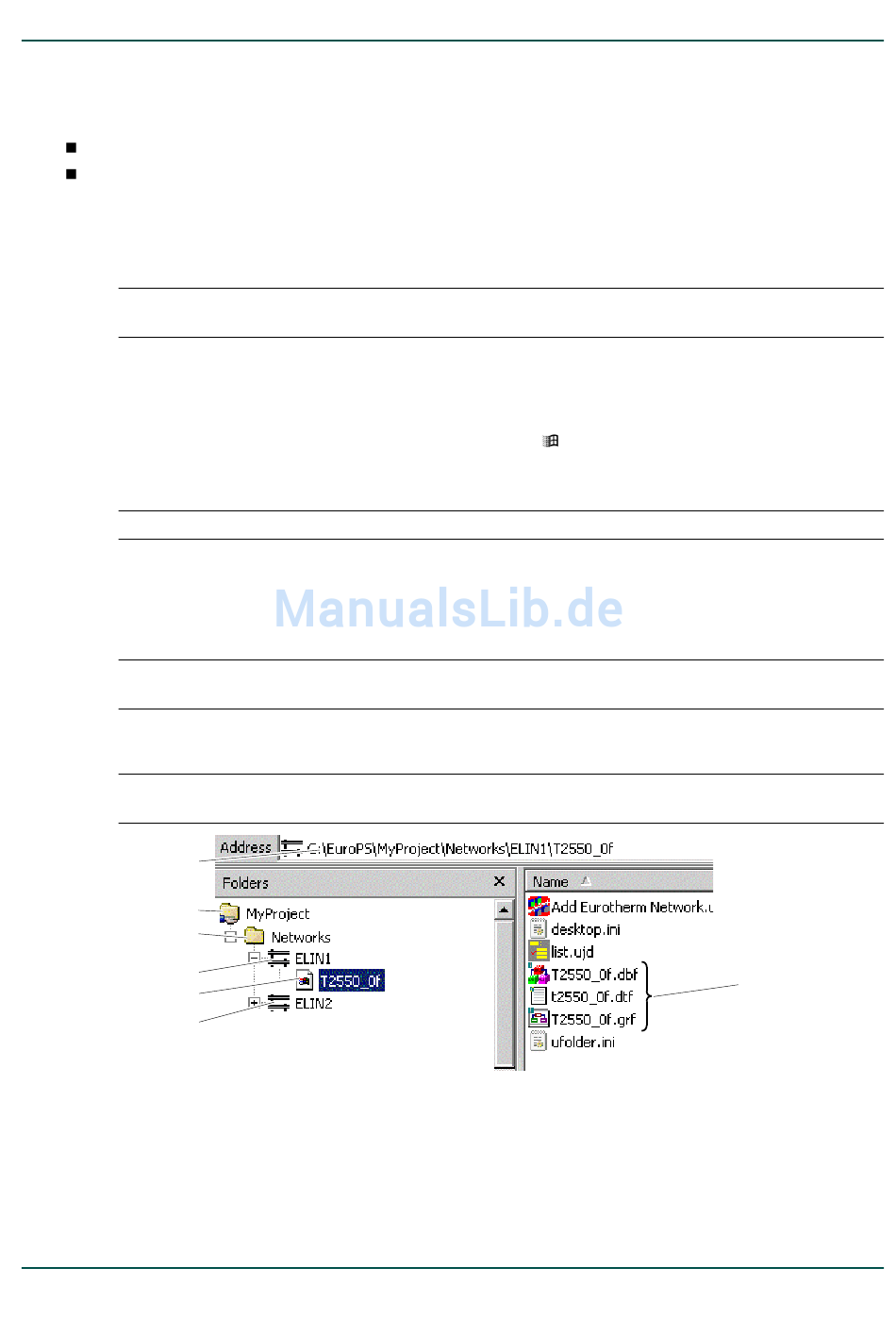

Abbildung 5.3.2 Struktur des Projekt Verzeichnisses
Start > Programme > ... > New Project
LINtools Functional
Block Diagram (FBD)
Dateien
Kapitel 5
Seite 5 - 5
