D12.8
KONFIGURATION DER KANAL SPANNUNGSEINSTELLUNG
Die Klemmeneinheit ist mit einer entfernbaren Box ausgestattet, die Trenneinheiten zur Isolation der
Versorgungsausgänge und Eingangssignale beinhaltet. Diese sind ebenso mit Bürden und 'Pull-up' Widerständen für
die Kanaleingänge ausgestattet und werden über Links konfiguriert (siehe Abschnitt Anweisung).
Anmerkung: Die Links sind nur bei nicht gestecktem Modul zugänglich.
D12.8.1 Anweisung

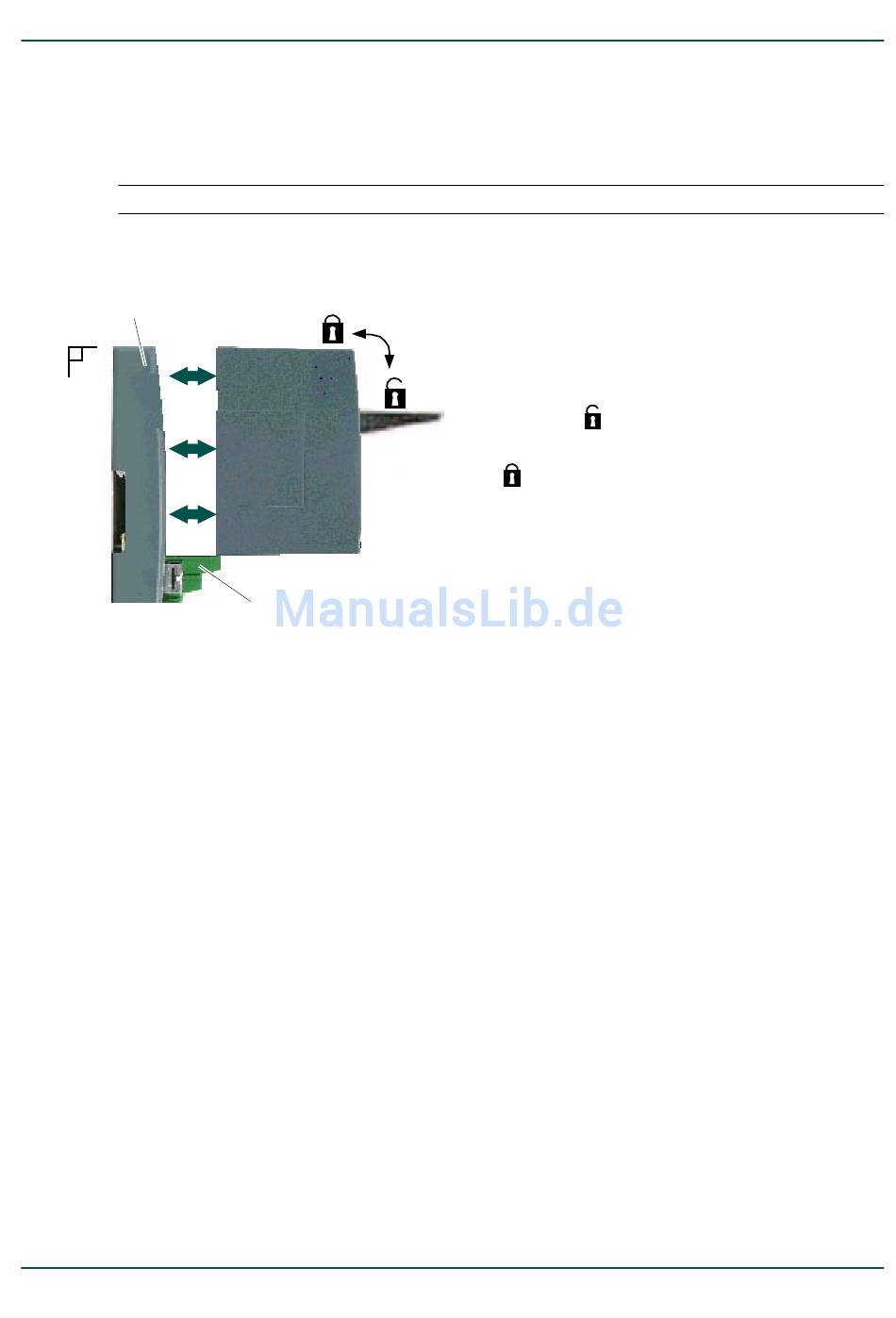

1.
Entfernen Sie das Modul aus der Klemmeneinheit.
Basiseinheit
2.
Stellen Sie die 6-fach Link für jeden Kanal entsprechend ein
3.
Stecken Sie das Modul wieder auf Position.
HA028898GER
Ausgabe 5 Jan 07
Anlagen- und Prozess
Anschlüsse
FI2 MODUL
i
Die Module werden mit Hilfe des Haltehebels in
Position gehalten.
ii
Stecken und entfernen Sie die Module mit offenem
Haltehebel (
iii Steckt das Modul auf Position, schließen Sie den Hebel
(
), um das Modul zu fixieren.
(Abschnitt
), wie neben gezeigt.
Klemmen).
Anhang D12
Seite D12 - 11
