D8.3
D8.3
DIGITALEINGANG
DIGITALEINGANG
D8.3 DIGITALEINGANG
D8.3
D8.3
DIGITALEINGANG
DIGITALEINGANG
D8.3.1
D8.3.1
D8.3.1
D8.3.1
D8.3.1
Isolationsdiagramm
Isolationsdiagramm
Isolationsdiagramm
Isolationsdiagramm
Isolationsdiagramm
Wandler können Sie direkt mit den Klemmen eines passenden Kanals verbinden. Beachten Sie dabei allerdings die
Sicherheitshinweise, insbesondere bezüglich Stromschlag. Eine elektrische Isolation verringert dieses Risiko auch bei
Fehlern in Bauteilen und vor allem, wenn einige Wandler unter Spannung arbeiten.
Um den effektiven Betrieb zu garantieren, ist eine einfache Isolationsstrategie eingebaut, in Form einer Sperre, die alle
E/A Kanäle in jedem E/A Modul vom Rest des Systems trennt. Damit wird verhindert, dass gefährliche Spannungen
auf einem E/A Kanal weitere gefährliche Spannungen in der Verdrahtung oder in anderen E/A Modulen induzieren
oder das Systenm stören. Die Kanal-zu-Kanal Isolation der Module bietet eine gute Sicherheit und eine hohe
Signalqualität auf allen Kanälen.
HA028898GER
Ausgabe 5 Jan 07
DI8 MODUL
1
DI1
2
DI2
1C2
3
DI3
4
DI4
3C4
5
DI5
6
DI6
5C6
7
DI7
8
DI8
7C8

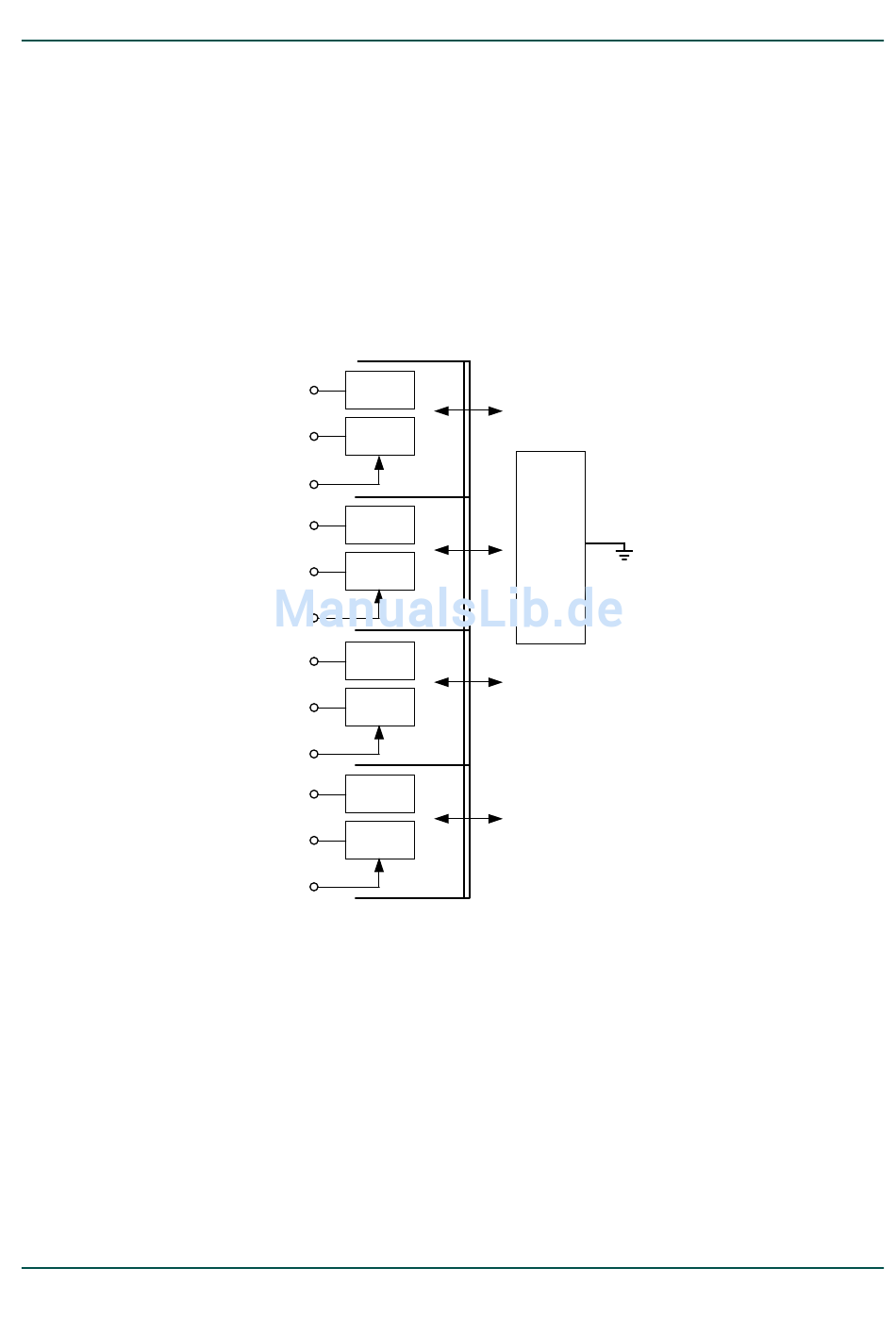

Abbildung DI8-3
E/A Bus
und IOC
Isolationsdiagramm
Anhang D8
Seite D8 - 3
