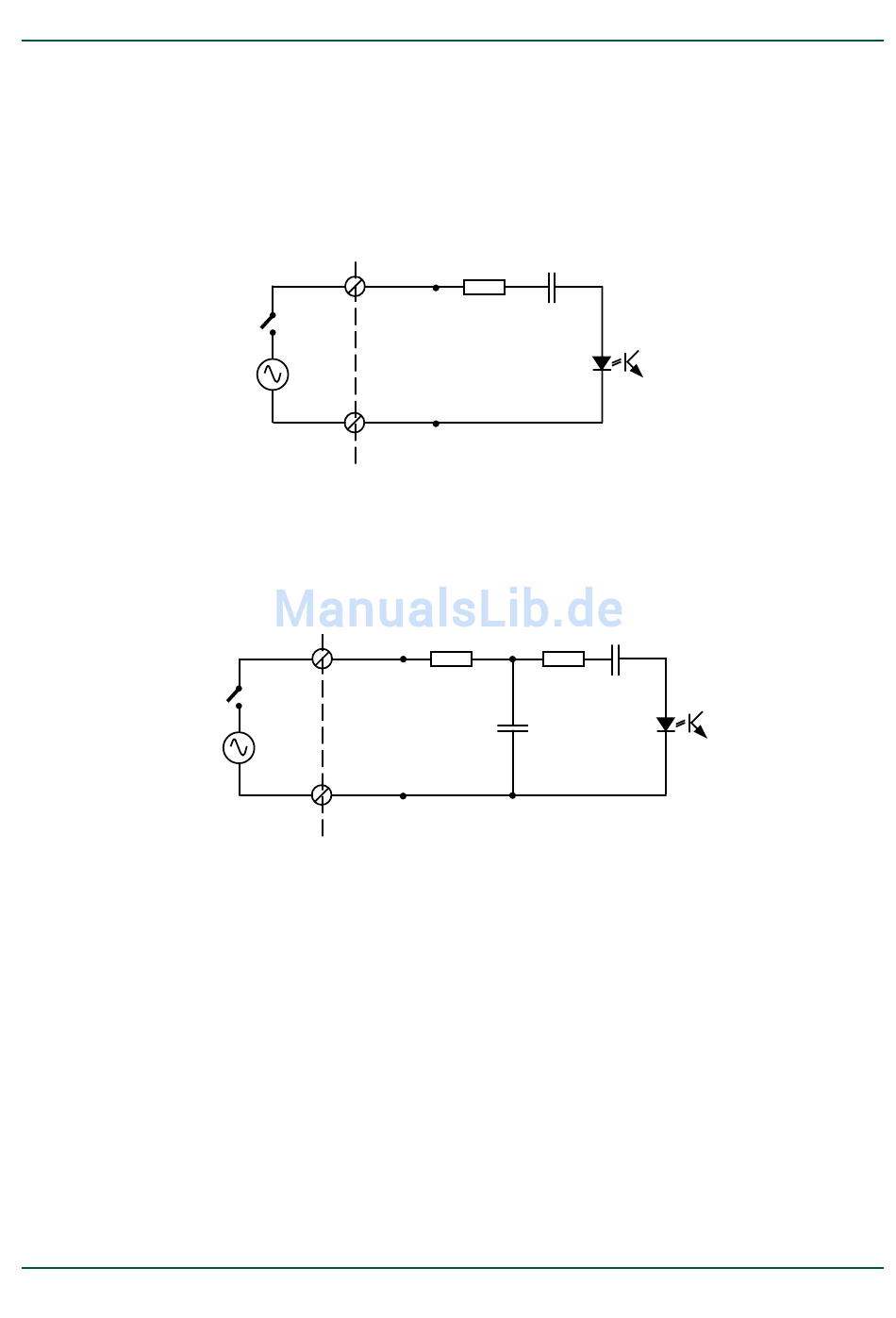

Die folgenden äquivalenten Kreise zeigen den Eingang in ein Sechs-Kanal Digital-Eingangsmodul zur Bestimmung
der Quell-Bedingungen.
HA028898GER
Ausgabe 5 Jan 07
L1 bis L6
230 V
AC
N1 bis N6
Interne Ansicht
Abbildung DI6-4 Äquivalenter Kreis für 230 V
L1 bis L6
115 V
AC
N1 bis N6
Interne Ansicht
Abbildung DI6-5 Äquivalenter Kreis für 115 V
DI6 MODUL
68 nF
1K5Ω
Digitaleingang
AC
500 Ω
1 kΩ
15 nF
Digitaleingang
AC
68 nF
