D8.4
D8.4
STATUS ANZEIGE
STATUS ANZEIGE
D8.4 STATUS ANZEIGE
D8.4
D8.4
STATUS ANZEIGE
STATUS ANZEIGE
Der Status des Moduls wird durch neun LEDs wie folgt angezeigt:
Anmerkung:
1.
* Die IOC Firmware vor Softwareversion 2.10 erkennt das DI8 Modul nicht.
2.
Beim Rücksetzen des Moduls leuchten alle LEDs für 1 s als Test.
LED
Farbe
Grün
LED
Farbe
1
Gelb
2
Gelb
3
Gelb
4
Gelb
5
Gelb
6
Gelb
7
Gelb
8
Gelb
HA028898GER
Ausgabe 5 Jan 07
EIN
Normalbetrieb
EIN
Digitaleingang Kn1 EIN
Digitaleingang Kn2 EIN
Digitaleingang Kn3 EIN
Digitaleingang Kn4 EIN
Digitaleingang Kn5 EIN
Digitaleingang Kn6 EIN
Digitaleingang Kn7 EIN
Digitaleingang Kn8 EIN

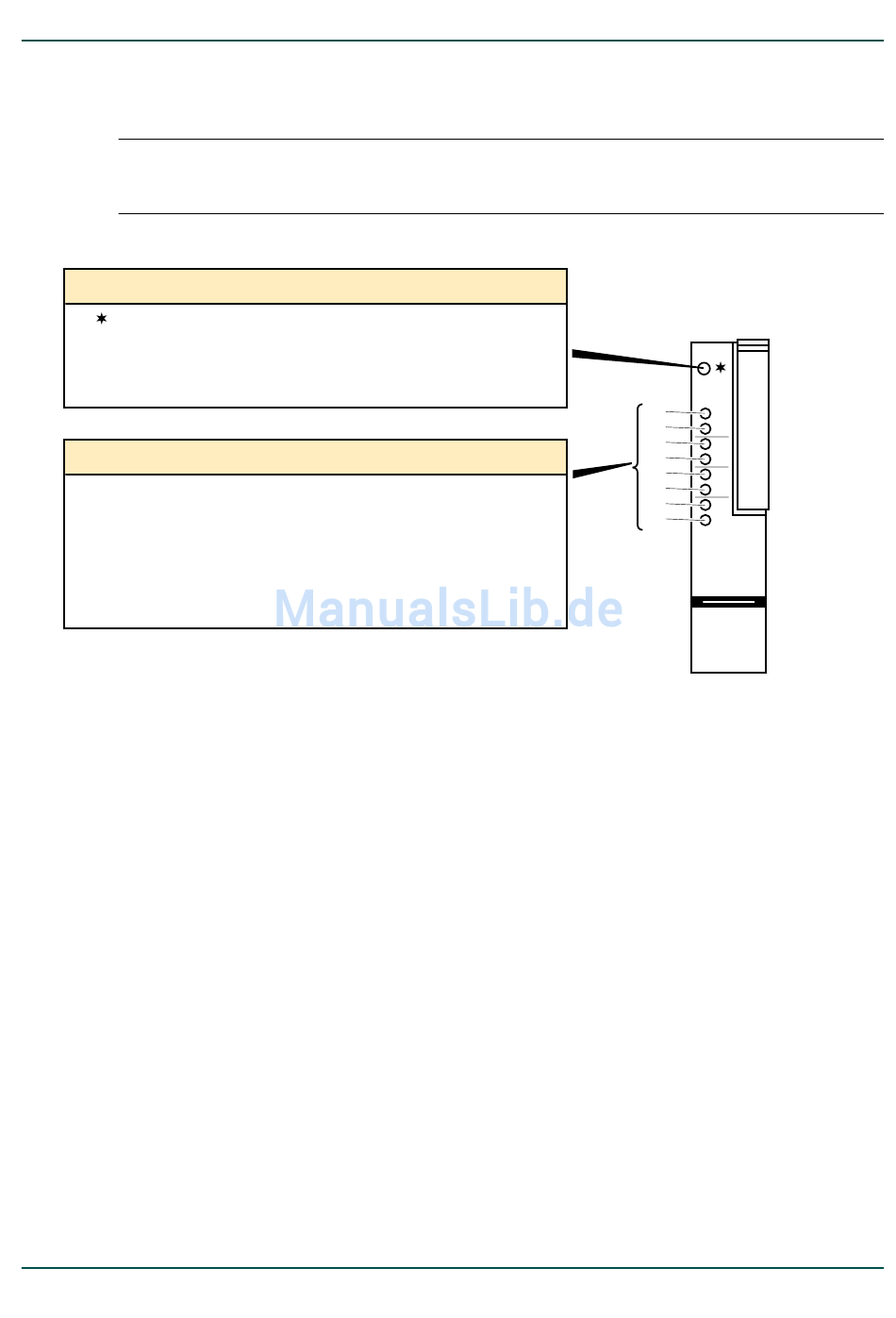

Abbildung DI8-5
Acht-Kanal Digital-Eingangsmodul Status Anzeige
DI8 MODUL
AUS
Fehlerbedingung:
Kein Strom oder
Keine Comms oder
Unerkannter Modultyp
*
Falscher Modultyp
AUS
Digitaleingang Kn1 AUS
Digitaleingang Kn2 AUS
Digitaleingang Kn3 AUS
Digitaleingang Kn4 AUS
Digitaleingang Kn5 AUS
Digitaleingang Kn6 AUS
Digitaleingang Kn7 AUS
Digitaleingang Kn8 AUS
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
DI8
Anhang D8
Seite D8 - 5
