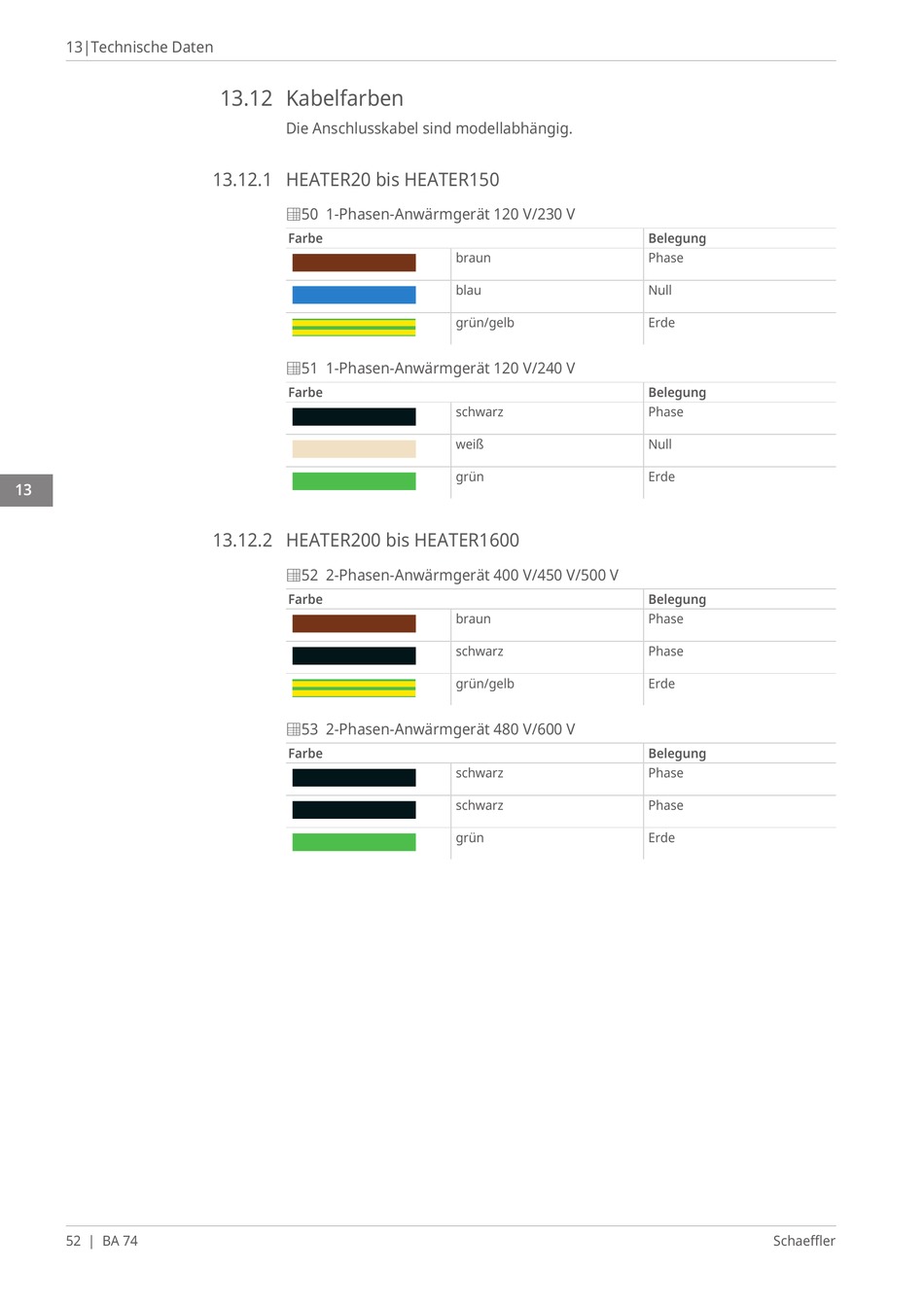

13.12 Kabelfarben

Die Anschlusskabel sind modellabhängig.

13.12.1 HEATER20 bis HEATER150

e50 1-Phasen-Anwärmgerät 120 V/230 V
Farbe
e51 1-Phasen-Anwärmgerät 120 V/240 V
Farbe

13.12.2 HEATER200 bis HEATER1600

e52 2-Phasen-Anwärmgerät 400 V/450 V/500 V
Farbe
e53 2-Phasen-Anwärmgerät 480 V/600 V
Farbe
|
|
braun
blau
grün/gelb
schwarz
weiß
grün
|
braun
schwarz
grün/gelb
schwarz
schwarz
grün
Belegung
Phase
Null
Erde
Belegung
Phase
Null
Erde
Belegung
Phase
Phase
Erde
Belegung
Phase
Phase
Erde
