Schaeffler BASIC Serie Betriebsanleitung

Induktive anwärmgeräte
Vorschau ausblenden Andere Handbücher für BASIC Serie:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Induktive Anwärmgeräte
BASIC Series
Betriebsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Schaeffler BASIC Serie

Inhaltszusammenfassung für Schaeffler BASIC Serie

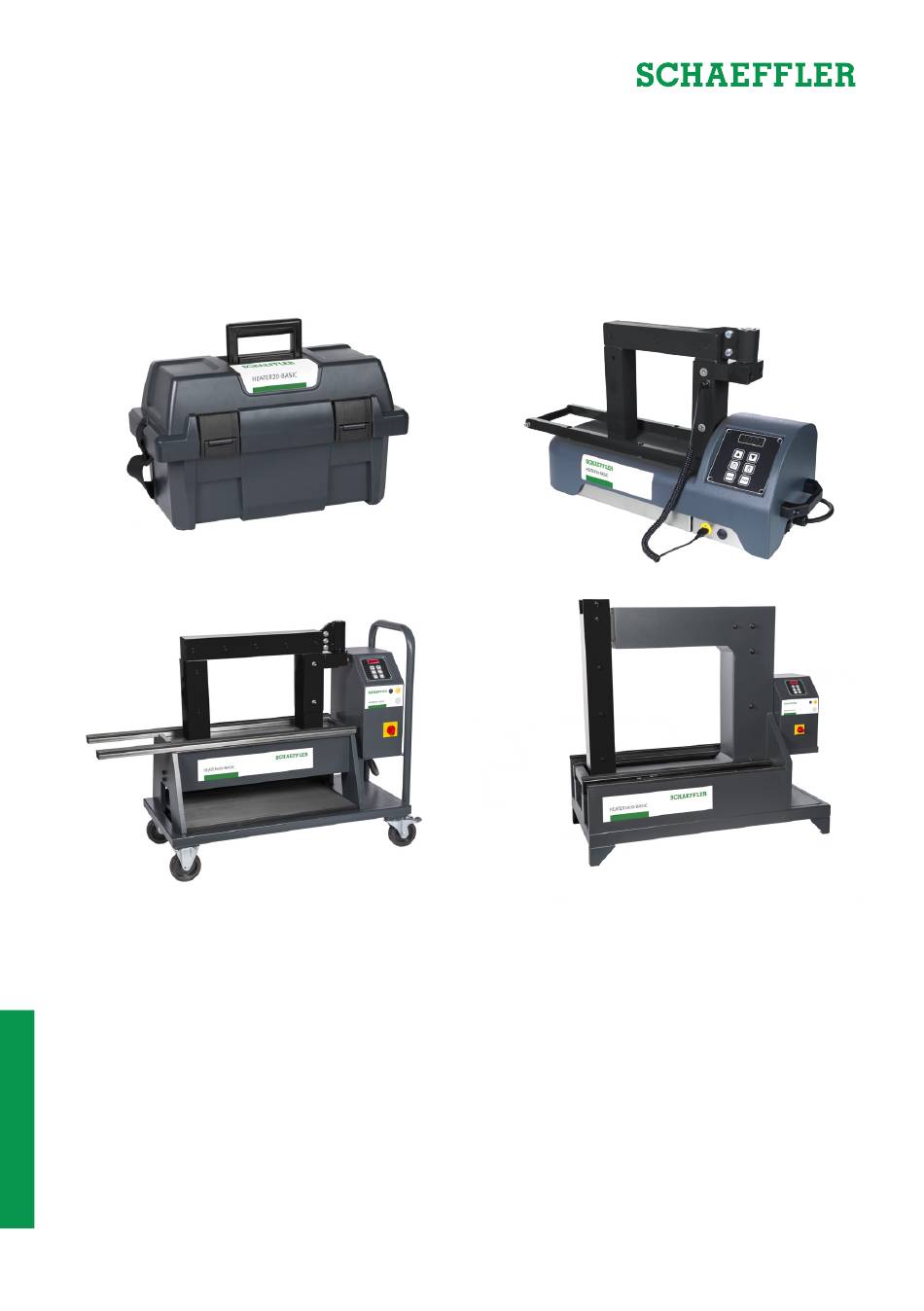

  • Seite 1 Induktive Anwärmgeräte BASIC Series Betriebsanleitung...
  • Seite 2 Schaeffler Technologies...
  • Seite 3 Schaeffler Technologies...
  • Seite 4 Kontakt Adresse Schaeffler Technologies AG & Co. KG Georg-Schäfer-Straße 30 97421 Schweinfurt, Germany Tel +49 2407 9149-66 Web www.schaeffler.com/services Mail support.is@schaeffler.com ISO ISO 9001: 2015 Maschinen-ID und Siehe Maschinenplatte Zertifizierung: Warnung! Read the manual and safety instructions before operating the device ■...
  • Seite 5 Anwendungsbereich ist sehr umfangreich. Lose Innenringe von Zylinderrollenlagern oder Nadellagern, aber auch abgedichtete und befettete Lager können angewärmt werden. Gegenüber den Vorgängermodellen wurden die Leistungsfähigkeit und Sicherheit weiter verbessert. Um im rauen Industriealltag bestehen zu können, sind die Geräte extrem robust und zuverlässig. Schaeffler Technologies...

  • Seite 6: Inhaltsverzeichnis

    10.1 Technische Daten HEATER20-200 ..................28 10.2 Technische Daten HEATER400-1600 ..................29 10.3 Maschinen-ID und Zertifizierung ................... 30 10.4 Joche ............................. 32 10.5 Lieferumfang ......................... 33 11. Haftungsausschluss ......................... 34 12. Abfallentsorgung ........................34 13. Konformitätserklärung ......................35 Schaeffler Technologies...

  • Seite 7: Hinweise Zur Betriebsanleitung

    Die Informationen in dieser Anleitung entsprachen bei Redaktionsschluss dem neuesten Stand. Aus den Abbildungen und Beschreibungen können keine Ansprüche auf bereits gelieferte Geräte geltend gemacht werden. Die Schaeffler Technologies AG & Co. KG übernimmt keine Haftung für Schäden und Betriebsstörungen, wenn das Gerät oder das Zubehör verändert oder nicht bestimmungsgemäß...

  • Seite 8: Sicherheit, Warnhinweise Und Potentielle Gefahren

    Nicht zulässig für Personen mit Metallimplantaten. Beim Bedienen keine magnetischen oder elektronischen Datenträger mitführen. Betriebsanleitung beachten! Hitzebeständigen Handschutz tragen. Sicherheitsschuhe tragen. Warnung vor Gefahr. Warnung vor elektrischer Spannung. Warnung vor Magnetfeld. Warnung vor heißer Oberfläche. Warnung vor schwerem Objekt. Schaeffler Technologies...

  • Seite 9: Beschreibung Potenzieller Gefahren

    Das erzeugte Magnetfeld kann die korrekte Funktion derartiger Körperhilfsmittel möglicherweise beeinflussen. Das Tragen von Schmuck ist bei der Arbeit mit Generator und Induktoren verboten. Es besteht die Gefahr, dass sich dieser durch das elektromagnetische Feld mit Verbrennungsfolge erhitzt. Schaeffler Technologies...
  • Seite 10 Verletzungen durch Verbrennungen zu vermeiden. Vorsicht! Verletzungsgefahr durch Heben Eine Reihe von Geräten aus der Serie mit Anwärmgeräten von Schaeffler wiegen mehr als 23 kg und dürfen daher nicht von einer Person allein angehoben werden. (Siehe technische Daten) Schaeffler Technologies...

  • Seite 11: Zu Treffende Sicherheitsmaßnahmen

    Elektriker angeschlossen werden. ■ Verwenden und/oder lagern Sie ein induktives Anwärmgerät niemals in einer feuchten Umgebung. ■ Induktive Anwärmgeräte von Schaeffler dürfen nur in geschlossenen Räumen verwendet werden. ■ Bei mobilen Ausführungen sind nach dem Bewegen stets die Bremsen der Lenkrollen zu betätigen.
  • Seite 12 Feld erhitztes Implantat, siehe Kapital 2.2! Sicherstellen, dass sich keine Personen mit ferromagnetischem Implantat im Gefahrenbereich des Anwärmgeräts befinden! Eine Absperrung aufstellen und deutlich sichtbare Warnschilder anbringen, Bild 1! 1 Gefahrenbereich, 1 m. 2 Absperrung. 3 Ebene, tragfähige Fläche. Bild 1 Schaeffler Technologies...

  • Seite 13: Sicherheitsvorrichtungen

    ■ Modelle mit einem Schwenkarm sind mit einer Sicherheitsvorrichtung mittels eines Positionierungsnockens ausgestattet. Ein induktives Anwärmgerät funktioniert durch Erzeugung eines magnetischen Feldes. Das Magnetfeld nimmt innerhalb einer Entfernung von 1 Meter so weit ab, dass es unter der geltenden Norm 0,5 mT liegt. Schaeffler Technologies...

  • Seite 14: Einleitung

    3. Einleitung 3.1 Anwendung Induktive Anwärmgeräte von Schaeffler sind zur Anwärmung von Lagern vorgesehen, so dass sich diese mit Schrumpfpassung leichter montieren lassen. Vorbehaltlich einer professionellen Beurteilung können sie auch zur Erwärmung von Buchsen, Zahnrädern, Kupplungen sowie von Metallgegenständen verwendet werden, die einen geschlossenen Stromkreis bilden.

  • Seite 15: Funktionsprinzip

    Der Anschluss darf nur von einem qualifizierten Elektriker vorgenommen werden. Es gibt mehrere Anschlussmöglichkeiten, je nach Art des Kabels am Heizgerät: Anschlussmöglichkeiten HEATER20 - 150 BASIC 1-Phasen-Anwärmgerät 120V/230V Braun Phase Blau Null Grün/Gelb Erde 1-Phasen-Anwärmgerät 120V/240V Schwarz Phase Weiß Null Grün Erde Schaeffler Technologies...
  • Seite 16 Endtemperatur (Preset) auf dem Display an. ■ Schließen Sie den Temperatursensor an, indem Sie den Stecker in den Kupplungsstecker einstecken. Achten Sie hierbei darauf, dass „–” und „+” am Stecker und Kupplungsstecker übereinstimmen. ■ Das induktive Anwärmgerät ist nun in der Temperaturfunktion betriebsbereit. Schaeffler Technologies...

  • Seite 17: Erklärung Des Displays Und Der Tastatur

    5. Erklärung des Displays und der Tastatur 1. Zeit oder Temperatur hoch 2. Aufwärmen mit Zeitfunktion 3. Erwärmen nach Einstellen von Zeit/Temperatur starten 4. Anzeigen: Zeit oder Temperatur 5. Zeit oder Temperatur verringern 6. Erwärmen mit Temperaturfunktion 7. Erwärmen stoppen/ automatisch entmagnetisieren Schaeffler Technologies...

  • Seite 18: Der Magnetmessfühler

    Gehäuse) anschließen. Achten Sie hierbei darauf, dass „–” und „+” am Stecker und Kupplungsstecker übereinstimmen. VORSICHT! Gehen Sie pfleglich mit dem Messfühler um! Er ist eine empfindliche Komponente des Anwärmgerätes. Positionieren Sie den Messfühler nach Gebrauch an der Seite eines vertikalen u-förmigen Kerns. Schaeffler Technologies...

  • Seite 19: Arbeitsweise

    Schlinge läuft und sie erhitzt. Ein Werkstück kann auf verschiedene Arten platziert werden: Hängend, mit Induktionsjoch Liegend, mit Werkstück um durch das Werkstück den u-förmigen Kern Hängend, mit Induktionsjoch Liegend, mit Werkstück um durch das Werkstück den u-förmigen Kern Schaeffler Technologies...

  • Seite 20: Hängend Erwärmen

    Dafür können sogar 2 Joche gleichzeitig verwendet werden. Damit fördern Sie eine optimale, schnelle und gleichmäßige Erwärmung. ■ Achten Sie darauf, dass blanke Seiten ausreichend mit Vaseline geschmiert sind, um einen optimalen Kontakt zu gewährleisten und Vibrationen zu vermeiden. Schaeffler Technologies...

  • Seite 21: Erwärmen Eines Horizontalen Werkstücks

    ■ Das Werkstück darf nicht über die horizontalen Trägern hinausragen. ■ Wählen Sie immer das größtmögliche Induktionsjoch. ■ Achten Sie darauf, dass blanke Seiten ausreichend mit Vaseline geschmiert sind, um einen optimalen Kontakt zu gewährleisten und Vibrationen zu vermeiden. Schaeffler Technologies...

  • Seite 22: Maximalgewichte Für Modelle Mit Schwenkarm

    ■ Halten Sie diese Maximalgewichte ein und vermeiden Sie ein Kippen des Anwärmgerätes oder Beschädigungen an Trägern, (Schwenk-) Jochen oder Scharnieren. VORSICHT! ■ Behandeln Sie Induktionsjoche immer vorsichtig. Die Joche reagieren empfindlich auf Fallen, Stöße usw. Verstauen Sie sie unmittelbar nach Gebrauch. Schaeffler Technologies...

  • Seite 23: Betrieb

    ■ In bestimmten Fällen kann bei Werkstücken, die für das Anwärmgerät zu groß sind, so dass es in der Temperaturfunktion aufgrund einer unzureichenden Temperaturerhöhung eine Fehlermeldung ausgibt, die Zeitfunktion eine Lösung sein. Wenn das häufig vorkommt, empfiehlt sich ein größeres Anwärmgerät aus dem Schaeffler-Sortiment. Schaeffler Technologies...

  • Seite 24: Auswahl Der Erwärmungsfunktion

    ■ Hitzebeständige Handschuhe tragen. Legen Sie das Joch mit dem Werkstück auf einen sauberen Untergrund. Wenn das Anwärmgerät mit einem Schwenkarm ausgestattet ist, öffnen Sie diesen bis zur Positioniernocke und schieben Sie das Werkstück vom Joch. Das Werkstück sofort montieren und vermeiden, dass es abkühlt. Schaeffler Technologies...

  • Seite 25: Fehlermeldung

    ■ Nach 10 Sekunden ertönt wieder ein kurzer Signalton, die Anzeige im Display wechselt die Einheit. ■ Das Anwärmgerät ist jetzt bereit, mit der neu eingestellten Temperatureinheit zu arbeiten. ■ Trocken und vor Frost und Feuchtigkeit geschützt lagern. Schaeffler Technologies...

  • Seite 26: Reinigung, Instandhaltung Und Fehlerbehebung

    3. Lösen Sie die Inbusschrauben und die Bolzen an der Scharnierbuchse um ca. eine halbe Drehung. 4. Drücken Sie auf „Start“, um das Anwärmgerät einzuschalten. Das Joch setzt sich nun selbst fest. Gegebenenfalls kann außerdem ein rückschlagfreier (Kunststoff-) Hammer verwendet werden. Schaeffler Technologies...
  • Seite 27 Instandhaltung und Einhaltung der Anweisungen ist wichtig. ■ Wenn Sie den Eindruck haben, dass das Gerät nicht ordnungsgemäß funktioniert, wenden Sie sich an Ihren Händler. ■ Reparaturen müssen durch den Hersteller oder einen vom Hersteller zugelassenen Fachbetrieb vorgenommen werden. Schaeffler Technologies...

  • Seite 28: Technische Daten Und Accessoires

    Max. AD Ø mm A Abstand zwischen u-förmigen Kernen mm B Höhe u-förmiges Kerns mm C Fläche u-förmiges 40x40 40x50 50x50 70x80 70x80 Kerns mm D Abmessung mm 460x240x280 600x226x272 702x256x392 788x315x456 788x315x456 (LxBxH) HEATER20 HEATER50 - 200 Schaeffler Technologies...

  • Seite 29: Technische Daten Heater400-1600

    Abstand zwischen u-förmigen Kernen mm B Höhe u-förmiges Kerns mm C Fläche u-förmiges Kerns mm D 80x100 90x110 180x180 230x230 1080x650x955 1520x750x1415 Abmessung mm (LxBxH) 1214x560x990 1344x560x990 1080x650x1025* 1520x750x1485* *Höhe mit optionalen Rädern HEATER400 - 600 HEATER800 - 1600 Schaeffler Technologies...

  • Seite 30: Maschinen-Id Und Zertifizierung

    2 ~ 600V/14A CERTIFIED ELECTRICAL SAFETY LR1601 *Geräte mit dem Suffix "US": QPS-zertifizierte Versionen für die USA und Kanada gemäß CSA C22.2 No. 88-19 - Industrial Heating Equipment und UL 499, 14th Ed. (Nov 7, 2014) - Elektrische Heizgeräte Schaeffler Technologies...
  • Seite 31 HEATER1600-BASIC-600V-US 600V/65A CERTIFIED ELECTRICAL SAFETY LR1601 *Geräte mit dem Suffix "US": QPS-zertifizierte Versionen für die USA und Kanada gemäß CSA C22.2 No. 88-19 - Industrial Heating Equipment und UL 499, 14th Ed. (Nov 7, 2014) - Elektrische Heizgeräte Schaeffler Technologies...

  • Seite 32: Joche

    10x10x350 0,27 Nein ✓ HEATER200.YOKE-20 14x14x350 0,51 Nein ✓ HEATER200.YOKE-30 20x20x350 1,06 Nein ✓ HEATER200.YOKE-45 30x30x350 3,67 ✓ HEATER200.YOKE-60 40x40x350 5,51 ✓ HEATER200.YOKE-72 50x50x350 7,79 ✓ ✓ HEATER200.YOKE-85 60x60x350 10,69 ✓ HEATER200.YOKE-100 70x70x350 14,01 ✓ HEATER200.YOKE-110 70x80x350 15,90 Schaeffler Technologies...

  • Seite 33: Lieferumfang

    32,50 Nein ✓ HEATER1600.YOKE-115 80x80x1140 56,76 Nein ✓ HEATER1600.YOKE-145 100x100x1140 88,69 Nein ✓ HEATER1600.YOKE-215 150x150x1140 199,56 Nein ✓ 10.5 Lieferumfang Lieferumfang HEATER-BASIC Temperatursensor 1 Stk. Handschuhe hitzebeständig (bis 250°C) ✓ ✓ Säurefreies Fett Gedrucktes Handbuch (Englisch, Deutsch) ✓ Schaeffler Technologies...

  • Seite 34: Haftungsausschluss

    Schäden an Werkstücken und für Folgeschäden, die sich aus einem Defekt des Geräts ergeben. 12. Abfallentsorgung Elektrowerkzeuge, Zubehör und Verpackungen müssen am Ende ihres Lebenszyklus umweltgerecht wiederverwendet werden. Entsorgen Sie gebrauchte Elektrowerkzeuge nicht als Abfall, sondern übergeben Sie sie einem Recyclingunternehmen, das die geltenden Umweltschutzvorschriften erfüllt. Schaeffler Technologies...

  • Seite 35: Konformitätserklärung

    EMV Emission ■ EN 55011 ■ EN 61000-3-2 ■ EN 61000-3-3 EMV Störfestigkeit ■ EN 61000-6-2 Name und Anschrift des Schaeffler Technologies AG & Co. KG Bevollmächtigten für die Georg-Schäfer-Straße 30 technische Dokumentation: D-97421 Schweinfurt H. van Essen Ort, Datum: Managing Director Vaassen, 23.11.2021...
  • Seite 36 Schaeffler Technologies...
  • Seite 37 Schaeffler Technologies...
  • Seite 38 Schaeffler Technologies...
  • Seite 40 Diese Publikation ersetzt alle www.schaeffler.com/services abweichenden Angaben aus älteren Publikationen. Nachdruck, auch auszugsweise, nur mit unserer support.is@schaeffler.com Genehmigung. © Schaeffler Technologies AG & Co. KG Tel +49 2407 9149-66 BA74 HEATER-BASIC / 01 / de-DE / DE / 2022-03...
